Мангал из кирпича: чертежи, проекты и лучшие конструкции, которые можно сделать своими руками

Какие материалы лучше использовать

Для строительства берут шамотный огнеупорный кирпич Возведение мангала начинается с подбора правильных материалов. Для этого учитывается соответствие сырья нормативам – прочность, термоустойчивость и другое. Кирпич рекомендуется выбирать с маркировкой «произведено по ГОСТ 8691-73».

Кирпич

Для строительства жаровни пригодна не каждая марка кирпича. Примечательно, что для отдельных элементов конструкции используется сырьё с конкретными свойствами. Рекомендуется выбирать – красный для печей, рядовой полнотелый и шамотный. Последний вид отличается низкой теплопроводностью, высокой прочностью и устойчивостью к продуктам распада. Предельная огнеупорность достигает 1800°C.

Виды растворов

Глиняно-песчаный раствор – крепкий и долговечный материал На первом этапе строительства используется классический раствор, приготовленный в пропорциях 1:3 из цемента и песка. На него необходимо выложить полнотелый кирпич, цоколь, внешние стены и кровельный отрезок с трубой.

В кладке также используются следующие виды растворов:

Шамотный – на момент приобретения глины проверяйте срок годности и соблюдение условий хранений. Сырьё запрещено держать в помещении с высоким уровнем влажности. В противном случае есть риск разрушения конструкции при достижении температуры в топке 1800°C. Качественные материалы позволяют приготовить пластинный и прочный раствор.
Глиняно-песчаный – отличается среднем уровнем термостойкости 400°C. В отличие от цементного раствора данный тип экологически чистый. Приготовленное сырьё имеет неограниченный срок годности. Испарение влаги нивелируется добавлением воды.
Цементный – применяется на участках с сильным нагревом. Не рекомендуется для кладки внутренней части топочной.

Чтобы приготовить раствор, потребуется ведро или другая ёмкость. Для выравнивания поверхности используйте строительный уровень и верёвку.

Декоративная отделка

После окончания кладочных работ для чистовой обработки специалисты рекомендуют пройтись наждачной бумагой или болгаркой со щеткой по кладке, чтобы снять остатки раствора. После этого кирпич протирают водой с уксусом при помощи губки.

Для придания возведенному мангалу неповторимого дизайна нередко используются облицовочные материалы различных цветов и фактур:

плитка;
кирпич;
камень натуральный и искусственный;
штукатурка;
специальные составы.

Алгоритм укладки:

Обработка стены грунтовкой.
Нанесение шпателем на часть стены клеевого раствора, приготовленного из готовой смеси.
Укладка камня или плитки, плотно прижимая ее к поверхности.
Очистка швов от клея и заполнение мастикой.
Нанесение защитного состава.

Отделочные материалы могут подчеркнуть общий дизайн участка или помещения, а также задать свой. С их помощью можно воссоздать атмосферу старинного замка, охотничьего домика, южной виллы, строгого минимализма и множество других. Обложить всю конструкцию или ее часть – зависит от подобранного проекта и вашей фантазии.

Примеры интересной отделки барбекю.

Камень натуральный для отделки

Выбор мангала для загородного дома

Стоит понимать, что при выборе того или иного вида мангала вы должны руководствоваться не только личными предпочтениями, но также удобством и надежностью конструкции. Рынок предлагает мобильные, стационарные и переносные мангалы.

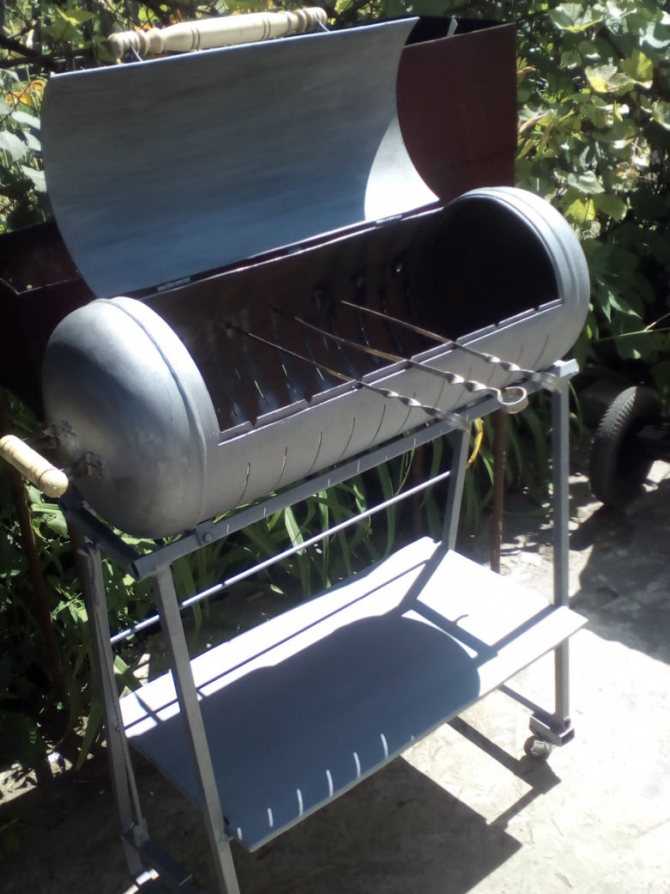

Мобильные мангалы

Данный вид мангалов вы с легкостью можете взять с собой на пикник или в путешествие – он занимает мало места и его легко переносить одному человеку. Вот только срок службы у него не очень велик, да и вид не слишком презентабелен.

Переносные мангалы

Этот вид мангалов на порядок надежней их мобильных собратьев. Их конструкция напоминает так популярный в западных странах переносной гриль.

Стационарные мангалы

Именно о них мечтают все дачные романтики просматривая сотни фото мангалов из кирпича на просторах интернета. Красивые, надежные и такие разные.

Даже существуют уже готовые варианты, но для экономии бюджета или наоборот для масштабного проекта большинство будущих владельцев таких мангалов нанимают специалистов или изучив досконально виды конструкций и технику создания, выкладывают их сами.

Как выбрать проект

Какая беседка украсит участок, зависит от многих причин. Первым делом необходимо решить, будет ли она использоваться только в течение теплого сезона или круглый год. В первом случае будет достаточно легкой конструкции без стен. Любителям посиделок поздней осенью понадобится закрытое сооружение с фундаментом, утеплением и остеклением, способное защитить от непогоды.

Со съемными ПВХ шторамиИсточник i.siteapi.org

Сезонность косвенно влияет на место расположения постройки. Открытую конструкцию лучше возводить подальше от жилого дома, в глубине участка или на возвышении. Закрытую беседку выгоднее ставить рядом с домом, это уменьшит расходы на прокладку коммуникаций

Так же важно определить, каким будет размер постройки, а он задается после анализа следующих факторов:

Размеры жилого дома, двора и самого участка.
Сколько человек будут пользоваться беседкой, то есть, сколько места потребуется для установки стола и скамеек.
Вид конструкции внутри беседки. Это может быть переносной или стационарный мангал с решеткой для барбекю (гриля). Реже в беседке модно увидеть камин или полноценную каменную печь.

На свежем воздухеИсточник stroy-podskazka.ru

Окружающая обстановка. Распространены проекты беседок с мангалом, имеющие только одну глухую стену в кухонной зоне. Постройка остается открытой с трех сторон, что позволяет насладиться отдыхом на свежем воздухе. Если любоваться окружающей природой затруднительно, а из всех красот в наличии только соседские заборы, беседку окружают зеленью. На роль декора подойдут ягодные кусты (смородина), кусты с приятным запахом (чубушник), штамбовые сорта роз, вьющиеся растения (хмель, девичий виноград).
Соблюдение норм пожарной безопасности. Печь, мангал или барбекю — это живой огонь. Существуют правила СНиП, определяющие минимальные расстояния между нежилыми постройками (к которым относится и беседка) и остальными сооружениями. Также по правилам обустраивается пространство вокруг мангала.

В окружении цветовИсточник medifile.unistica.com

Перед планировкой беседки с мангалом выбирается материал строительства, определяется дизайн. Большая часть беседок выполняется в классическом стиле; распространены варианты под старину, хай-тек, модерн. Форма дачной беседки ограничивается только фантазией владельцев участка; распространены следующие варианты:

Прямоугольная. Наиболее простой и экономный в исполнении проект. Такое сооружение гармонично вписывается в любой ландшафт.
Круглая. Часто такие беседки имеют вид легкого навеса, сооружаются из металла и оборудуются переносными мангалами и барбекю.
Многогранная. Имеет шесть или восемь граней, часто выбирается для закрытых конструкций; строить ее сложнее, но зато и результат впечатляет. Оригинальной разновидностью являются финские беседки с большой площадью остекления и дымоходом; они хорошо зарекомендовали себя в зимних условиях.

Хватит места и для гостей, и для мангалаИсточник lanshaft.com

Где разместить?

Правильное размещение барбекю – это вопрос не только удобства и красоты, но в первую очередь безопасности.

Основные требования к месту расположения барбекю являются одинаковыми для всех моделей, а именно:

ровная поверхность;
вблизи не должно быть легковоспламеняющихся объектов (строений, растений, автомобиля и прочего);
отдаление от жилого строения на 5–15 метров;
предусмотрение защиты от дождя под средством навеса или крыши;
роза ветров (направление дыма должно быть в противоположную сторону от жилого строения).

Не стоит также забывать, что сильный жар от барбекю может навредить любой растительности, поэтому не нужно располагать его в окружении клумб или огородных грядок. Пострадает не только внешний вид ландшафта, но и урожай. А также лучше заранее продумать путь к барбекю от дома и зоны отдыха.

Как построить мангал из кирпича своими руками — пошаговая инструкция с фото

Жаровню необходимо делать, в точности выполняя следующие пункты:

На площадке, которая подходит для размещения кирпичного мангала, следует подготовить яму, которая уходит в глубину на 30 см. Выкопанный котлован должен быть хотя бы на 10 см длиннее и шире приспособления для приготовления мяса.
Вниз ямы надо насыпать слой песка толщиной более 30 см, а затем утоптать его, придав ему плотность и ровность. Сделанную «подушку» необходимо покрыть гравием, тем самым уменьшив глубину котлована ещё на 10 см. После этого дно требуется снова утрамбовать и разровнять.
Теперь в яму можно класть вспомогательную деревянную конструкцию и арматуру, то есть решетку из прочных металлических прутьев, имеющую ячейки размером 15х15 см.

Пришло время заливать опалубку жидким бетоном

Важно, чтобы смесь, которая вскоре затвердеет, распределилась равномерно по всей поверхности. После этого в работах по строительству мангала следует сделать двухнедельный перерыв, ведь именно столько времени застывает бетон

Дабы засыхающий фундамент не растрескался на солнце, его рекомендуется время от времени увлажнять, закрывая толстой полиэтиленовой плёнкой.
Спустя 2 недели можно покрывать бетон материалом, защищающим от негативного воздействия влаги, например, листом рубероида.
После сооружения фундамента следует приступать к основному этапу — строительству кирпичного мангала.

Первый ряд керамических блоков следует уложить на поверхность без допущения погрешностей, предварительно сделав разметку.

Возведя кирпичную кладку, нужно заняться сооружением столбчатого основания для опор, на которых станет держаться крыша. Главное, чтобы эти столбы располагались на расстоянии 2 м от огня. Чтобы их установить, требуется выкопать в грунте 4 ямки глубиной 0, 6 м и диаметром около 30 см. Дно каждой надо засыпать щебнем, обязательно притоптав его, чтобы получился слой в 10 см. Верх пласта из щебня следует присыпать песком и утрамбовать, дабы толщина нового слоя тоже соответствовала 10 см.
Потом необходимо свернуть в трубу рубероид и установить его в яме в качестве опалубки, возвышающейся на 30 см над уровнем грунта. Внутрь гидроизоляционного материала следует поместить металлические прутья, выполняющие роль костяка будущей опоры. Сразу после этого в опалубку надо заполнить бетонной смесью. При этом поверхность бетона должна оказаться выше уровня земли на 10 см. Когда основание застынет, на него нужно будет уложить кладку из 4 кирпичей.
Теперь можно устанавливать жаровню, используя для этого металлический поддон. Они станут основанием для зоны топки. Затем можно выкладывать на этом месте кирпичи, оставляя кое-где зазоры, не заполненные клеевой смесью. Они нужны для проникновения воздуха в камеру, который будет поддерживать горение дров.

После этого следует выполнить кладку дымохода. При этом каждый проход полагается сужать на треть, главное, делать это равномерно.
Закончив со строительством мангала, можно устанавливать опоры для навеса, защищающего приспособление от осадков. Для этого на бетонную поверхность надо уложить рубероид, а затем поставить брусья их дерева. Они крепятся к кирпичам посредством болтов и металлических пластин. Каждый брус должен иметь пропил позволяющий фиксировать верхнюю обвязку.
Между поставленными деревянными столбами следует зафиксировать укосы, задача которых — сделать приспособление для жарки шашлыков прочным.
Потом можно устанавливать верхнюю обвязку из брусьев и изготавливать стропила для крыши. Их лучше делать из брусьев, имеющих сечение 100х50 мм.

Теперь надо прикрепить изготовленные с уклоном в 30о стропила к верхней обвязке, тем самым получив конструкцию с 4 опорами и 3 V-образными деталями стропил.
Затем в перпендикулярном брусьям направлении нужно выложить деревянную обрешётку, закрепляя её саморезами. Готовое основание следует покрыть металлочерепицей, используя при этом саморезы.

Видео: строительство мангала из кирпича

Мангал из кирпича, сделанный своими руками, вскоре подарит немало положительных эмоций. Получив его, хозяева дачи смогут угощать гостей вкусной едой и хорошо проводить время в течение выходных. Всё-таки жаровня, созданная по самостоятельно составленному проекту, будет выглядеть так, как ранее только мечталось.

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно — тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали — из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Правила эксплуатации

Печь прослужит долго, если правильно за ней ухаживать. Очищать решетки от грязи после каждой жарки, а дымоход минимум раз в полгода.

Важно соблюдение техники пожарной безопасности:

контролировать интенсивность огня;
не допускать рядом с жаркой легковоспламеняющихся предметов;
не использовать для розжига бензин или керосин.

Чтобы избежать постепенного разрушения конструкции от резкого колебания температур, перед использованием в холодную погоду устройство надо просушить на медленном огне в течение 15 минут.

Для сборки барбекю своими руками по чертежам и фото не потребует много усилий, если следовать пошаговой инструкции.

В магазине, конечно, продаются уличные печи, но приготовленные блюда на лично построенном сооружении будут казаться еще вкуснее, а сердце наполнится радостью за такой самостоятельный труд.

Декоративная отделка

Перед тем, как построить мангал из кирпича своими руками, необходимо задуматься о том, нужна ли будет будущей печи декоративная отделка. На функциональные способности печи использование декора не оказывает никакого влияния, соответственно, этот этап работ не носит обязательный характер. Однако, если есть необходимость придать мангальной зоне эффектный внешний вид, декоративную отделку стоит выполнить. Этапы проведения работ в таком случае будут следующими:

В первую очередь необходимо тщательно оштукатурить всю поверхность печи, что поможет упростить работы по декору сооружения.
Далее необходимо облицевать печь выбранным материалом, используя цементный раствор или, что ещё лучше, специальный клей, выбирать который следует в соответствии с особенностями элементов для декоративной отделки.

Для придания мангальной печи эффектного внешнего вида рекомендуется использовать декоративные материалыИсточник blog-potolok.ru

Для декора печи рекомендуется использовать такие виды материала, как керамический кирпич, натуральный или искусственный камень, а также множество иных. Более того, для придания печи оригинального вида рекомендуется комбинировать различные материалы

В этом случае важно учитывать их особенности, используя для отдельных видов различные клеящие составы

Пример возведения мангала в видео:

Создание проекта и чертежи с точными расчетами

Составление проекта — важный и ответственный этап работ. Многие пользователи пренебрегают им, в результате получая массу проблем как для себя, так и с пожарной инспекцией, соседями. Составление проекта позволит в деталях продумать этапы работ, определиться с положением и размерами сооружения, рассчитать количество материалов.

Не обязательно составлять полноценный проект, часто ограничиваются рабочим чертежом. Его можно выполнить от руки, но обязательно в масштабе. Для строительства некоторых отделений могут потребоваться специальные схемы-порядовки, которые показывают строение того или иного элемента.

Как правило, они используются для печей с дымоходами. С помощью порядовки даже неопытный человек может выложить сложную конфигурацию топки, остальных элементов конструкции, избежав ошибок.

Кроме этого, рекомендуется сразу предусмотреть возможность подведения воды и канализации. это позволит сделать приготовление пищи более комфортным и безопасным в санитарном отношении.

Разновидности

Большинство моделей можно разделить на 2 типа:

мобильные, которые легко складываются и удобны для транспортировки. Они небольшие и мало весят. Состоят из решетки и жаровни;
стационарные — это уже крупные каменные печи. Их устанавливают на фундамент.

Некоторые переносные барбекю можно собрать из кирпича своими руками без использования растворов. Их можно быстро соорудить на улице без специальных инструментов.

Из мобильных вариантов распространены устройства в виде котла, напоминающие казан с 3 ножками и крышкой в форме купола. Не менее популярны раскладные тележки.

Комплектация всех моделей может отличаться лишь наличием определенных частей. Основные из них следующие:

встроенный механический или автоматический вертел;
решетка;
камера для коптильни;
расширенная зона топки (для имитации садового камина);
площадка для мангала и варки.

Универсальные современные модели многофункциональны. Они включают в себя все эти дополнения.

Мангал с дымоходом

Конструкция немного походит на барбекю, но к ней добавились: место для дров, отдельная столешница, дымоход и закрытый мангал.

Основная часть выполняется в форме буквы «Ш» и ставится на забетонированную поверхность. Далее возводится перегородка, но кирпич необходимо класть поперёк, для большей надёжности.

Следующим этапом ложится место под приготовление продуктов и задняя стенка. При возведении жаровни лучше брать огнеупорный материал, он меньше подвергается эрозии.

В завершении делается дымоход. Применять можно кирпич или металл. Если кирпич, то кладётся он ступеньками на сужение, а если метал, то просто берётся заготовка и устанавливается поверх мангала.

Формирование кирпичной кладки

Чтобы сделать качественную кладку мангала, можно применить такие способы:

Кладка в половину кирпича. Кладка идет одним рядом шахматным порядком, то есть перекрытие стыков кирпича нижнего ряда.
Цепной вариант кладки. Является прочной конструкцией. Два горизонтальных ряда связываются друг с другом

Нюансы кладки:

Вместо обычного цементного раствора применяется цементная клеевая смесь. Она способна выдержать резкие перепады температуры. Очень прочная и высокого качества
При выкладывании двух-трех рядов, следует оставить работу на некоторое время для схватывания раствора.
Для ровности конструкции обязательно применяем уровень
Чтобы кирпич плотно лег на свое место, по нему слегка можно постучать молотком
Выкладывание арки происходит при помощи деревянных подпорок, которые некоторое время будут удерживать кирпич на своем месте до схватывания раствора
При выкладывании места жаровни в барбекю, требуется между кирпичей положить специальные крючки для установки над углями сетки или держателя шампура. Кроме металлических крючков можно также сделать выступы из кирпичей, на которых будет фиксироваться решетка для барбекю

Огнеупорный кирпич применяется только в месте, где будет гореть огонь. Остальной мангал можно выкладывать обычным кирпичом.

Для большей функциональности жаровни, чтобы угли обдувались необходимым количеством воздуха, кладка кирпича происходит с «окошками» размером до 5см. Это создаст необходимый сквозняк, который будет поддерживать жар в углях.

Окошко для вентиляции жаровни

Как сделать красивые и необычные полки на стену своими руками: для цветов, книг, телевизора, на кухню или в гараж (100+ Фото Идей & Видео) +Отзывы

Где расположить?

Наиболее подходящими для установки барбекю считаются беседки и террасы, благодаря которым можно находиться на улице независимо от погодных условий. Не менее важный фактор — сочетаемость с прочими частями ландшафта, ведь печь должна гармонично дополнять композицию дачи или садовой площадки, а не выбиваться из нее. Когда двор покрыт кирпичом, желательно ставить печь из похожего материала. Целесообразно подумать о расположении барбекю еще на этапе продумывания ландшафта в целом.

Идеальная мангальная зона должна быть удалена не только от дома и хозяйственных построек, но и от любого куста, дерева, забора и других легко воспламеняющихся конструкций. При этом следует подумать и о защите жилья от дыма, и о мощении лужайки или газона (если печь встанет именно там). Очень важная деталь — качественная подсветка, ведь праздники и просто дружеские посиделки имеют свойство затягиваться до вечера и даже поздней ночи…

Стационарные конструкции ставят с учетом еще одного соображения — удобства использования. «Удобство» невозможно описать какой-то одной нормой, это во многом дело субъективное. Но рекомендуется подвести к мангальной зоне дорожки; если сад или дача уже обустроены, придется выбирать среди мест, куда они идут. Бывает так, что на участке нет ни одного строения с крышей, кроме дома, тогда место выбирают, ориентируясь на запас пространства для монтажа обеденной группы. Кроме того, при установке желательно выдерживать определенное расстояние от участков соседей, независимо от того, используются ли самодельные или фабричные печи.

Кладка кирпича

Для мангала на улице кирпич – лучший вариант конструкции. Кроме того, выложив внутренние стены топки шамотным, жаропрочным кирпичом, вы существенно сэкономите на реставрации мангала в дальнейшем.

Мангал из кирпича

Кладка кирпича – занятие кропотливое

Важно обеспечить полное соблюдение параллельности и горизонтальности конструкции. Поэтому знание определенных правил, некоторые умения все же потребуются

Первый слой порядовки выкладывают без цементного раствора. В качестве материала для начального ряда используйте цельный кирпич и при необходимости половинки. Нанесите разметку, которой будете пользоваться в последующих рядах.

Совет! Для кладки мангала используйте вымоченные водой кирпичи. За день до выполнения намеченных работ облейте материал водой.

Распределите аккуратно при помощи мастерка немного раствора, уложите кирпич сверху. Для улучшения сцепления слоев рекомендуется выполнить легкие простукивания ручкой мастерка. Правильность кладки обязательно проверяйте уровнем и вертикальным отвесом.

Кладка мангала из кирпича порядно

Для выполнения кладки вам потребуется раствор. По консистенции он должен напоминать густую сметану. Для возведения цокольной части используют обыкновенный цементный раствор. Что касается кладки выше цоколя, то используйте раствор с огнеупорной глиной. Он не боится повышенной температуры.

Чтобы всегда под рукой были сухие дрова, в цоколе мангала можно предусмотреть дровник. Для этого после 3 слоев порядовки вдоль всей кладки П-образной формы таким образом, чтобы впереди мангала было пространство под дрова. Последующие ряды смещайте на расстояние в полкирпича. Оптимальные размеры дровника составляют: по длине боковой стенки – 2 кирпича; по задней – 3 кирпича, по высоте – порядка 5 рядов кирпичной кладки. Для укрепления сооружения рекомендуется дополнительно армировать каждые 3 ряда кладки металлическими прутами или специальной сеткой. Для организации крыши дровника используйте металлическое или бетонное перекрытие. Затем приступайте к выполнению топки.
