Как сделать мангал из газового баллона, бочки, трубы

Типы мангалов

Из газового баллона можно сделать несколько конструкций различных по сложности и назначению изделий.

Тип мангала Краткое описание эксплуатационных характеристик

Барбекю

Относительно простая конструкция, часть баллона отрезается и приспосабливается под дверку. Внутрь насыпаются горящие угли и устанавливаются шампуры с мясом или сетка для барбекю. Никаких дополнительных конструкций не делается, для изготовления требуется только один баллон.

Коптильня

Соединяется большой баллон с малым, для увеличения тяги к большому крепится дымоход. Более сложная конструкция, в зависимости от места размещения огня может использоваться как мангал или коптильня. В связи с тем, что дым не имеет возможности остывать, продукты получаются только горячего копчения.

Смокер

Последовательно присоединяются три газовых баллона, самая сложная конструкция. В нем готовится гриль, шашлык, барбекю, можно коптить различные продукты. Дополнительно устанавливаются дымоходы и термометры, приделываются поддувала для контроля потока свежего воздуха и т. д.

Для примера мы рассмотрим процесс изготовления простейшего мангала.

Ход изготовления: размеры, чертежи

Вариантов оборудования, изготавливаемого из использованных газовых баллонов, может быть несколько:

  • мангал;
  • печь-барбекю;
  • сочетание мангала и печи-барбекю;
  • сочетание мангала, печи-барбекю и гриля;
  • перечисленное выше плюс коптильня.

Оптимальным вариантом является печь-барбекю, которую можно использовать, как мангал. Для изготовления выбранной модификации требуется запастись необходимым инструментом: болгаркой, электролобзиком, дрелью, сварочным аппаратом, средствами защиты. Прежде всего, для изготовления печи-барбекю понадобится израсходованный газовый баллон.

Фото 2. Чертёж барбекю из газового баллона с указанием частей устройства. Вид спереди и сбоку.

Самыми распространенными для использования в загородном доме считаются емкости на 5 л, 12 л, 27 л и 50 л. Опытные мастера рекомендуют работать с баллонами на 50 л. Этот вариант хорошо подходит по размерам для приготовления любых блюд. Если требуется снабдить конструкцию функцией копчения, основную камеру на 50 л дополняют баллоном на 27 л, достаточного для размещения горючих материалов.

Внимание! Строго соблюдайте требования пожарной безопасности. Использованные газовые баллоны перед обработкой необходимо несколько раз наполнить водой

Это позволит миновать взрыв оставшегося газа. Делайте элементы конструкции печи из негорючих материалов!

Для изготовления печи из баллона используются чертежи, которые предлагают разные варианты конструкции. Основываясь на самом простом из них, достаточно удалить половину стенки баллона и обработать его поверхность. Такое изделие надо переносить вручную, устанавливая там, где готовится барбекю.

Более сложный чертеж включает крышку и металлическую подставку на уровне пояса. На чертеже, где рассматривается весь потенциал конструкции, можно увидеть шасси, топку и трубу для коптильни помимо основной камеры, а также различные элементы декора, выполняемые резкой по металлу и сваркой.

Так или иначе, основной частью конструкции остается газовый баллон на 50 л. Его необходимо разметить по выбранному чертежу, а затем приступить к обработке.

Первый раз емкость заполняют водой, чтобы вытеснить остатки газа и растворить налет на стенках. Заполненный баллон оставляют так на несколько дней. Затем воду выливают и наливают второй раз непосредственно перед резкой. Ее также производят по заполненной водой емкости. У размеченного баллона отрезают примерно половину стенки. Отрезанную часть можно выбросить или использовать в качестве крышки.

Фото 3. Чертёж барбекю из газового баллона с указанием частей устройства и потоков холодного и горячего воздуха.

Диаметр баллона составляет 30 см. В процессе резки у емкости сохраняется закрытая часть высотой 15 см, а также боковые стенки, защищающие рабочую часть будущей печи. Присоединив крышку, закрытое пространство можно будет использовать не только для барбекю, но и для гриля, расширив, таким образом, возможности самодельной конструкции.

Для соединения элементов будущей печи требуется сварочный аппарат и набор электродов. Сначала вдоль разреза привариваются уголки 32х32, которые нужны для того, чтобы металл не «повело» при высокой температуре. С той же целью к крышке (отрезанной части стенки) по бокам привариваются поперечные металлические полосы. К задней части баллона крепятся петли для крышки, к которым она приваривается. К основным операциям сварки можно добавить соединение с трубой-дымоходом и подставкой-шасси.

Сварка при изготовлении барбекю из баллона — самый надежный метод соединения элементов конструкции, который обеспечивает герметичность и устойчивость к высоким температурам. После завершения сварочных работ дорабатываются остальные детали системы.

К установленной крышке можно добавить ручку, чтобы не обжечься при открывании и закрывании. Внизу баллона делается отверстие для тяги, а сбоку устанавливается дымоход с заслонкой. К подставке-шасси сваркой или другим способом прикрепляется столешница, на которой впоследствии разместят блюда или ингредиенты для них.

Что нужно приготовить для работы?

Для начала работ необходимо подготовить инструменты, а также вспомогательные расходные материалы.

✹ Инструменты для выполнения работы:

  • углошлифовальная машинка (УШМ, болгарка) с набором отрезных и зачистных дисков;
  • сварочный аппарат с электродами. Практика доказала, что современные инверторные устройства могут производить сварку при постоянном токе в тонкостенных изделиях;
  • рулетка и другие измерительные приборы помогут разметить заготовки;
  • токарный станок позволит выточить петли и рукоять. Можно и купить необходимые приспособления;
  • электродрель со сверлами по металлу;
  • электрошуруповерт позволяет быстро собирать отдельные детали в узлы и целую конструкцию;
  • заклепочник вытяжного типа применятся для создания неразъемных соединений;
  • карандаш и чертилка, а также мел помогут размечать заготовки;
  • защитные приспособления: маска сварщика, фартук, перчатки, очки или маска для выполнения слесарных работ, респиратор.

✹ Материалы для работы:

  • баллон на 50 л газовой смеси;
  • катаные уголки, профильные трубы;
  • металлический прут диаметром 8…16 мм;
  • метизы: саморезы, винты и болты с гайками;
  • краска огнеупорная, жидкость для смывания загрязнений и жира;
  • черенок от лопаты или иного садового инструмента.

Пошаговая инструкция

Начальные операции по разметке и резке баллона мы описали в начале статьи. Теперь дополним нашу инструкцию фотографиями и поясним дальнейшие действия.

Петли к корпусу жаровни удобнее приваривать до момента отделения крышки, прорезав линию на обратной стороне корпуса. В этом случае они без перекосов встанут на свое место. На другой стороне к крышке приваривается ручка из стального прутка.

Если со стороны петель не поставить ограничитель, то дверца при открывании упадет назад и доставать ее будет неудобно. В качестве упоров можно использовать короткий обрезок уголка, приварив его посередине между петлями.

Поддувальные отверстия можно просверлить, но легче сделать их с помощью болгарки в виде вертикальных прорезей.

Для установки шампуров на ребрах жаровни делают треугольные вырезы или же сверлят в корпусе отверстия с шагом 5-7 см.

Ножки для мангала можно изготовить двумя способами:

  • «По-простому» из кусков арматуры или трубы, приварив их к днищу;
  • Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.

Для ускорения процесса жарки крышку следует закрывать. В этом случае для отвода дыма в торце емкости придется сделать отверстие и вварить в него трубу.

Мангал-коптильня отличается от обычной жаровни наличием дымогенераторного отделения. Для этой цели чаще всего используют баллон объемом в 20 литров. Наметив отверстие для пропуска дыма, его вырезают болгаркой.

Такую же операцию проделывают и с большой емкостью. После этого их стыкуют с помощью сварки. Большой баллон ставят на ножки.

Начертив контуры крышек их вырезают из корпусов и ставят на петли. В торце большой емкости делают отверстие под дымовую трубу и вваривают ее.

Внутри баллонов делают полочки из уголка и кладут на них решетки из толстой проволоки. Сзади в корпусе дымогенератора сверлят отверстия и ставят поворотную заслонку для регулировки тяги. Аналогичную заслонку крепят на трубе.

Знатоки настоятельно советуют поставить на корпус основной камеры датчик температуры (верхний передел измерения +350 С). Он поможет точно контролировать процесс копчения и получить продукцию отменного качества.

Завершает работу покраска конструкции термостойким составом.

Наглядные инструкции

Итак, баллон полностью готов и промыт. Теперь вам нужно разрезать его на 2 части. Самый простой вариант — просто разрезаете баллон на две половины вдоль и получаете два классических открытых мангала.

Проще всего разрезать баллон пополам и использовать как обычный открытый мангал

Если же вы делаете мангал-барбекю, то нужно «выкроить» и отрезать прямоугольник, который будет крышкой мангала, а вторая часть остаётся в качестве основы. Отчертите на поверхности прямоугольник из линий разреза, горизонтальные линии будут проходить примерно посередине баллона или на 5 см выше неё, а вертикальные (поперечные) на расстоянии около 20 см от его краёв.

Разделка баллона

Чтобы разрезать баллон, воспользуйтесь газорезкой или болгаркой. Наметьте границы крышки: от сварочных швов, соединяющих основу и дно ёмкости, отступите 5 см и обозначьте линию, по которой будет делаться разрез. Выпиливайте от середины по направлению к краю, при этом держите диск болгарки перпендикулярно баллону.

Так выглядит разрезанный баллон — заготовка для мангала

Ножки мангала

Обдумайте, какая высота должна быть у вашего мангала, после чего начинайте приделывать ножки. Вам нужно прочно установить мангал на земле, чтобы удобно было приваривать крышку.

Проще всего приделать к мангалу ножки от старой швейной машинки или металлическое подстолье от небольшой парты

Вы можете соорудить ножки из труб, прикрепив их болтами к днищу. Проделайте в дне основы 4 отверстия, вставьте в них болты резьбой наружу. Зафиксируйте их гайками или приварите, чтобы закрепить. К верхушкам ножек прикрепите сваркой гайки под болты и прикрутите к основе вашего мангала.

Установка крышки и ручки

Чтобы прикрепить крышку, сделайте отверстия для петель, зафиксируйте их заклёпками и приварите. Если этого не сделать, крышка может отсоединиться от воздействия высокой температуры. Можно установить съёмную крышку без петель, тогда внутри к поперечным краям мангала нужно приделать металлические планки, чтобы крышка не проваливалась внутрь.

Закрепите на мангале крышку с помощью приваренных дверных петель

Для того чтобы прикрепить к крышке ручку, можно использовать болты. Достаточно просто просверлить для них отверстия и зафиксировать. Выбирайте простые ручки, устойчивые к жару, чтобы они не обгорали впоследствии. Очень удобные ручки можно сделать из металлического прута, приварив его к основанию.

Выбирайте для мангала удобные термостойкие ручки

Теперь нужно установить на крышку ограничитель. Сделайте его из уголка или части трубы. А саму крышку можно фиксировать с одной или двух сторон при помощи цепей, тем самым определив максимально возможную величину её «откидывания».

Сборка

  1. Вы можете столкнуться с деформацией жаровни, когда будете готовить на мангале. Чтобы избежать этого, приварите уголки ко внутренним продольным краям основы. На получившийся из уголка выступ вы можете класть решётку барбекю или шампура. Для высоких ножек мангала тоже нужна дополнительная фиксация, которую вы легко обеспечите, если приварите по внешнему периметру конструкции уголок, который повысит её жёсткость.

  2. В днище мангала проделайте дрелью отверстия. Они нужны для того, чтобы удобно было высыпать угли или сливать накопившуюся после дождя воду. Кроме того, дрова в мангале будут лучше гореть, если обеспечить тягу воздуха снизу.

  3. В отверстие, на месте которого был вентиль, установите трубу для вывода дыма и приварите. Не все это делают, кто-то оставляет мангал без дымохода, особенно если планируется готовить в основном с открытой крышкой.

  4. Если вы не прикрепляли внутрь уголок, при помощи болгарки можете сделать в боках основы прорези, в которые будут устанавливаться шампуры.

Сделайте болгаркой прорези в стенках баллона для шампуров

Алгоритм производства подготовительных работ: правила техники безопасности

Необходимо помнить, что если даже кран баллона открыт, и из него не выходит газ, внутри остаются пары, способные вспыхнуть при резке металла болгаркой. Это значит, что нужно максимально обезопасить себя при проведении подобных работ. Для этого необходимо произвести некоторые действия.

Для начала нужно открыть кран и, убедившись, что шипение отсутствует, вывернуть его из баллона. При этом нижнюю часть (подставку) лучше зажать в тиски, что исключит прокручивание ёмкости. После того, как кран вывернут, необходимо залить в баллон обычную воду. Когда баллон будет наполнен, кран вворачивается на место. Лишь после этого можно приступать к резке.

Перед резкой нужно выкрутить кран и заполнить баллон водопроводной водой ФОТО: pochini.guru

Разметка и резка газового баллона

Сначала нужно удалить подставку. Это сделать несложно, она не проварена по кругу, а держится на нескольких точечных прихватках. После этого следует найти сварочные швы, которые расположены по кругу в верхней и нижней части баллона, а также вдоль него. Они и будут служить ориентирами.

Разметка производится следующим образом. От продольного шва отмеряют расстояние 300 мм в любую сторону и проводят прямую. Это будет линия реза. Вторая линия реза – сам продольный сварочный шов. Боковые можно и вовсе не отмечать. Достаточно будет поперечных сварочных швов. В итоге должно получиться отверстие, размером 300×920 мм. Вырезанная часть подойдёт для изготовления крышки (при условии, что мангал будет использоваться для барбекю). Если от него будет требоваться только приготовление обычного шашлыка, то крышка и вовсе не потребуется, как и монтаж дымохода.

Примерная разметка газового баллона с размерами ФОТО: metmastanki.ru

Однако лучше, если крышка будет сделана. Много усилий её изготовление не потребует, а функциональности готовому изделию добавит.

Монтаж крышки мангала

Для того чтобы крышка не проваливалась внутрь мангала, необходимо приварить полосу металла по длине баллона в том месте, где край будет соприкасаться с корпусом. После этого, на заднюю часть прорези, как и крышки, привариваются обычные дверные или оконные петли. На внешнюю часть приваривается ручка. Лучше, если она будет деревянной, фиксирующейся на металлических кронштейнах.

Следует продумать и то, чтобы крышка не откидывалась назад полностью. В этом поможет велосипедная цепь, приваренная одним концом к крышке, а одним к корпусу.

Вот такую цепочку можно использовать в качестве ограничителя ФОТО: youtube.com

Особенности дополнительных элементов корпуса мангала

В самом корпусе, на необходимом расстоянии друг от друга со стороны петель крышки сверлятся отверстия, диаметром чуть больше ширины шампура. С обратной стороны выпиленного проёма (в зеркальном отражении к отверстиям) делаются прорези при помощи болгарки. Получается, что шампур встаёт ровно в прорезь, при этом другой его конец легко вращается в отверстии. Если шпажку продвинуть вперёд, то она будет вращаться благодаря закрученной части.

Изготовление ножек или подставки

Здесь может использоваться 2 варианта. Ножки можно сделать съёмными, а можно приварить их к мангалу. Наверное, не стоит слишком подробно останавливаться на этом моменте. Единственное, снизу стоит приварить площадку для размещения сухого топлива. Она будет играть ещё и роль ребра жёсткости, не позволяя мангалу качаться.

Ножки можно сделать съёмными или стационарными ФОТО: drive2.ru

Статья по теме:

Особенности

Мангал из старых газовых баллонов делится на несколько типов, которые вы сможете с легкостью изготовить самостоятельно.

Существуют следующие разновидности:

  • простой мангал, в котором нет крышки;
  • барбекю;

  • коптильня;
  • смокер.

Три последние самодельные конструкции существенно отличаются от первого варианта, поэтому следует ознакомиться с их особенностями более детально:

Барбекю представляет собой простую конструкцию, которую вы с легкостью сможете создать своими руками. Для создания такого мангала вам потребуется отрезать часть емкости, которая в дальнейшем будет держаться на петлях и выступать в качестве дверцы. Внутри конструкции находится зона под угли и сетка, на которой будут располагаться продукты.

Коптильня отличается от традиционных мангалов тем, что в ней присутствует топка. Само сооружение должно быть герметичным, чтобы выполнять поставленные задачи. Для ее создания удаляется половина дна. Топка изготавливается из железных листов. Некоторые люди используют для данных целей другой баллон. Деталь приваривается и оборудуется специальной дымоходной трубой, по которой будет отводиться дым.

Смокер называют также «паровозом». Он представляет собой сложное сооружение, которому свойственна многофункциональность. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Мангалы изготавливаются из пропанового и кислородного баллонов. Баллоны выступают в качестве великолепной основы для создания многочисленных конструкций. Они обладают качественным металлом, почти готовой формой и стандартными габаритами.

За счет толстых стен баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, барбекю и мангалов.

Плюсы мангала из баллона:

  • Такая конструкция не прогорит даже после длительного контакта с открытым пламенем.
  • Благодаря оптимальной конфигурации и толстым стенам мангал не будет деформироваться от влияния высокой температуры.
  • В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
  • После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой. Также она позволяет хранить мангал на улице. За счет больших размеров вы сможете приготовить порции на всю компанию.

  • Легкость монтажа. Мангал из баллона сможет изготовить даже новичок.
  • На работу потребуется несколько часов.
  • Конструкция из баллона подойдет для реализации любых творческих задумок.

Мангалы, созданные из баллонов, практически не обладают недостатками. Некоторые пользователи заявляют, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести и более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров.

По мнению профессионалов, сферическое строение стен мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, которые способствуют «раскрытию» аромата запеченного мяса.

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

  • Кирпичная беседка.
  • Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Как изготовить мангал из дисков автомобиля

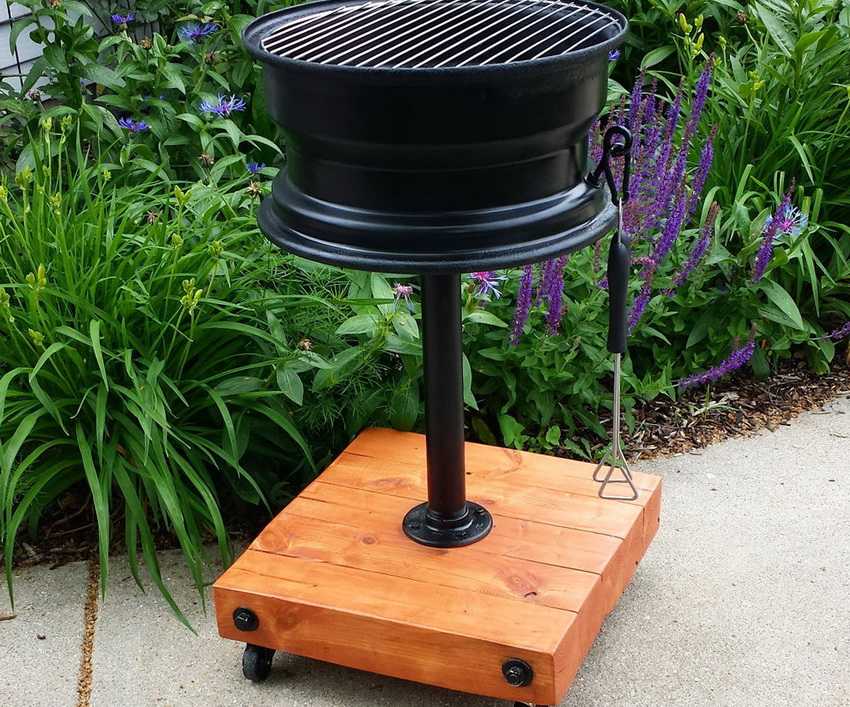

Мангал из дисков автомобиля сочетает в себе барбекю, коптильню, варочную поверхность и гриль из газового баллона. Металлическую конструкцию можно выполнить из старых колесных дисков от автомобиля. Брать следует такие, которые изготовлены из цельной стали, а не из алюминиевого сплава.

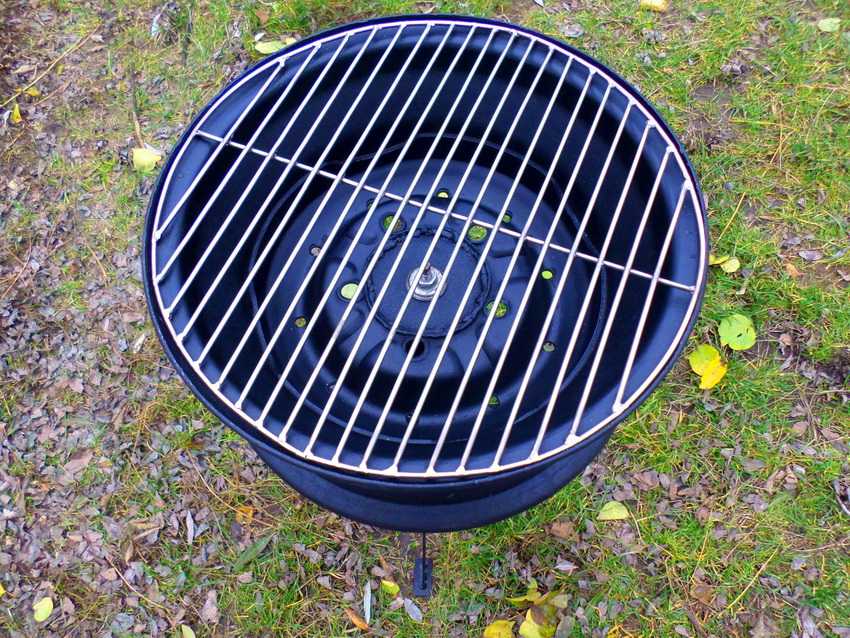

Мангал из автомобильного диска прост в изготовлении и эксплуатации

Мангал из автомобильных дисков выполняется различными способами. Для самой простой конструкции достаточно одного элемента. Из него вырезается внутренняя часть, образуя емкость, похожую на котелок. Если в днище располагаются слишком большие отверстия, необходимо предусмотреть металлическую пластину. Однако полностью закрывать отверстия не следует, поскольку для поддержания жара угли должны продуваться. С боковых сторон днища нужно приварить ножки из трубы.

На таком мангале можно жарить не только шашлык, нанизанный на шампур, но и готовить барбекю. Для этого конструкцию следует покрыть металлической решеткой. Более целесообразным будет сделать ее съемной. Для удобства перемещения мангала симметрично по бокам конструкции привариваются ручки. Для поддержания жара сбоку в диске можно сделать окошко.

Чтобы сварить мангал более сложной конструкции, понадобится два диска одинаковых размеров. На одном из них вырезается перегородка с помощью газового резака. Элементы помещают друг на друга и приваривают по периметру. Перегородка второго диска является дном для первого. Здесь удобно будет располагать котелок. В боковой части нижнего диска выполняется окошко для подбрасывания дров.

Для получения готового мангала достаточно окрасить диск, приварить пару ножек и установить решетку

Еще одним вариантом, заслуживающим внимания, является приваривание двух элементов друг к другу, у которых предварительно вырезана середина. В боковой части конструкции делают окошко, через которое в топку подаются дрова. Верхняя часть конструкции оснащается решеткой, которая превращает мангал в барбекю.

Технология изготовления мангала

Пока емкость отмывается, создают чертеж. Спроектировать мангал из пропанового баллона несложно — в самом простом варианте изделие состоит из трех элементов: корпуса, крышки и ножек. Сложнее выглядит схема мангала-паровоза с дымоходом для копчения. На чертеже отмечают размеры, определяют расположение крышки, пропилов для шампуров, креплений для решетки гриля и т. д.

Чертеж: мангала

Основная работа состоит из трех стадий:

  1. распиливание баллона,
  2. приваривание ножек,
  3. монтаж крышки.

Дополнительный этап — декорирование готового мангала.

Разметка и резка

Чтобы разделить емкость на жаровню и крышку, выпиливают полукруглую часть стенки тары. Длина окружности стандартного пропанового баллона объемом 50 л равняется 96 см. Маркировку провести несложно: на баке присутствуют метки, от которых можно отталкиваться.

По всей длине проходит сварной шов — от него отступают по 24 см в обе стороны и наносят границы отверстия. Сразу же делают насечки для креплений шампуров. Крайние отметки располагают в 3 см от сварочных колец; промежуточные — расставляют с любым шагом, для большего удобства рекомендуют расстояние в 8 см — тогда влезет 6 шампуров. Если хочется оставить место для решетки гриля, шаг между насечками уменьшают.

Фото: выпиливаем крышку

Далее баллон распиливают болгаркой. Толщина стенок составляет 3 мм, так что разрезать тару нетрудно. Начинают с продольных линий, а затем переходят к поперечной разметке — иначе можно получить травму, когда стенка с силой отойдет от среза

Важно использовать средства индивидуальной защиты — маску, перчатки

После распила стенки болгаркой делают надрезы под шампуры. Чуть ниже дрелью просверливают отверстия для прохождения воздуха. Такие же просветы делают в нижней части мангала. Не трогают только дно и крышку баллона, чтобы ветер не задувал угли.

Крышка

На втором этапе самодельный мангал оборудуют крышкой и ручкой. Эту деталь приваривают металлическими петлями — крепеж может выйти из строя под действием высокой температуры. Чтобы было удобно работать одному, временно крышку фиксируют заклепками. Петли располагают на равном расстоянии друг от друга.

Фото: приварили петли

Для ручки используют металл, так как дерево и пластик в процессе эксплуатации могут деформироваться, обгореть или расплавиться.

Ножки

В зависимости от того, стационарным или переносным будет мангал, выбирается форма ножек для него. Для мобильного варианта эти детали изготавливают из труб или металлических уголков, приварив на концы широкие площадки, чтобы жаровня не уходила под землю под действием своего веса. Высота изделий подбирается индивидуально; опытным путем установлено, что удобнее ставить мангал на ножки длиной 20-30 см.

Фото: готовые ножки из металлической трубы

Стационарную барбекюшницу, как правило, монтируют на фундамент из бетона или кирпича. Кроме того, конструкцию можно стилизовать — например, приварить кованые колеса, чтобы придать мангалу вид паровоза.

Фото: мангал в виде паровоза

На этом барбекю из баллона готово. Остаются только финишные штрихи — приваривание креплений для гриля, покрытие корпуса жаростойкой краской и другая отделка. Чтобы добавить мангалу функцию коптильни, к одной боковой стенке приваривают дымоход, а к другой — топку. При закрытии крышки получается коптильная камера.

Таким образом, превратить стандартный газовый баллон в универсальную жаровню не так сложно, главное — соблюдать технику безопасности при работе. Емкость из-под пропана позволит реализовать разные дизайнерские идеи мангала, что станет отличным дополнением к дачному отдыху на выходных.

Подготовительный этап

Всегда соблюдайте правила безопасности. Минус пропанового баллона в том, что пары газа держатся в нем довольно долго. Даже если в баллоне давно нет газа, он может взорваться от малейшей искры. Поэтому первым делом проводится промывка. Сначала открываете вентиль и стравливаете газ, который мог остаться в баллоне. Затем переверните его и избавьтесь от конденсата.

Аккуратно срежьте вентиль газового балона, время от времени поливайте его холодной водой. Затем подсоединяете шланг и наполняете баллон водой, иногда встряхиваете, чтобы улетучивался газ лучше. Баллон должен простоять с водой не менее суток, только после этого нужно его опустошить (делать это подальше от жилых домов и не на почву). Все, емкость готова к проведению работ.

Если вы делаете открытый мангал или барбекю, то каких-либо чертежей не нужно, конструкция достаточно простая. Да и в целом нет особых требований, все зависит от ваших предпочтений, в каких пропорциях резать баллон. Но стоит ознакомиться с рекомендациями:

  1. Если на мангале планируете использовать решетку и готовые угли, то емкость лучше разрезать пополам.
  2. При пользовании шампурами и дровами в качестве топлива нужно основу сделать большей высоты.

Самый простой вариант — это разрезать емкость на две части, к каждой приварить ножки, и получится два хороших открытых мангала. Но функционал ограничен и внешний вид не очень привлекательный. И в любом случае нужно устанавливать его на ножки, чтобы удобно было готовить. Как вариант — приварить поперек две трубы, чтобы ставить конструкцию на землю. Но сидеть возле жаровни на корточках неудобно, особенно если нужно много готовить пищи. Поэтому мангал своими руками лучше сделать полноценный, с функцией коптилки и всеми возможными мелочами, полезными при эксплуатации. Прежде чем приступать к изготовлению, рассмотрите фото конструкций, подберите для себя наиболее привлекательный вариант.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
