Размеры мангала для шашлыка: чертеж из железа, способы изготовления

Сварка самодельного мангала

При помощи сварочного аппарата можно создать прочную и надежную конструкцию, которая устойчива к резким перепадам температуры и способна прослужить вам долго. В конце процесса сварки все швы между деталями тщательно проверяются и шлифуются.

Из каких материалов можно изготовить домашний мангал:

  • Стальная бочка.
  • Обрезки широкой металлической трубы.
  • Пустой баллон.
  • Бак от стиральной машинки.
  • Массивная швейная машинка.
  • Кованая столешницы или полочки из металла.

Неразборная конструкция

Для изготовления стационарного мангала нам понадобятся:

  1. Прочный металлический лист (из стали).
  2. Сварочная установка.
  3. Мощная дрель.
  4. Углы для стоек или куски арматуры.
  5. Хорошо работающая болгарка.

Прежде чем начать собирать конструкцию, нужно составить чертеж с размерами и расстоянием между деталями. Например, между отверстиями для вентиляции в нижней части корпуса должно быть от 7 до 8 сантиметров. На фото показано применение дополнительной подставки.

Определяем количество шампуров, у нас их будет не больше 8 штук в одной закладке. Порядок действий:

  • Наносим разметку на металлический лист.
  • Вырезаем детали нужного размера.
  • При помощи дрели делаем вентиляционные отверстия.
  • По верхнему краю обеих самых длинных стенок делаем углубления.
  • Для удобства делаем подставку.
  • Свариваем все элементы мангала.
  • При помощи болгарки подрезаем ножки, делая их концы немного заостренными.
  • Свариваем стойки и короб.

С помощью видео мастер-класса можно изготовить отличный мангал для вечерних посиделок с друзьями.

https://youtube.com/watch?v=pTOYS6Nxl3s

Складной чемодан

Мангал складной своими руками из металла можно сделать по чертежам с фото. У вас получится удобная в использовании установка-дипломат, она транспортабельна и мобильна. Конструкция складывается вовнутрь, тем самым скрывая все пачкающиеся поверхности и детали. В такой чемодан можно разместить шампура и переносить в любое место, просто держась за ручку.

Складной металлический кейс

Как изготовить:

  • Выбираем длину мангала 65 сантиметров, а ширину 40.
  • Чтобы сделать днище, нужен металлический лист толщиной до 3 мм.
  • Для длинных стенках вырезаем отверстия для вентиляции. Чтобы грани складывались, при помощи сварки или болтов необходимо установить навесы.
  • Стенки крепим к днищу при помощи зажимов, они должны в последующем легко сниматься.
  • Чтобы монтировать ножки, к днищу крепим гайки М8. Длину прутьев выбирайте до 60 сантиметров. В месте крепления с дном делаем резьбу, а на другом конце ножки немного заостряем, чтобы хорошо входили в землю.
  • Ручка для транспортировки также фиксируется к днищу мангала. Процесс изготовления показан пошагово на видео ниже.

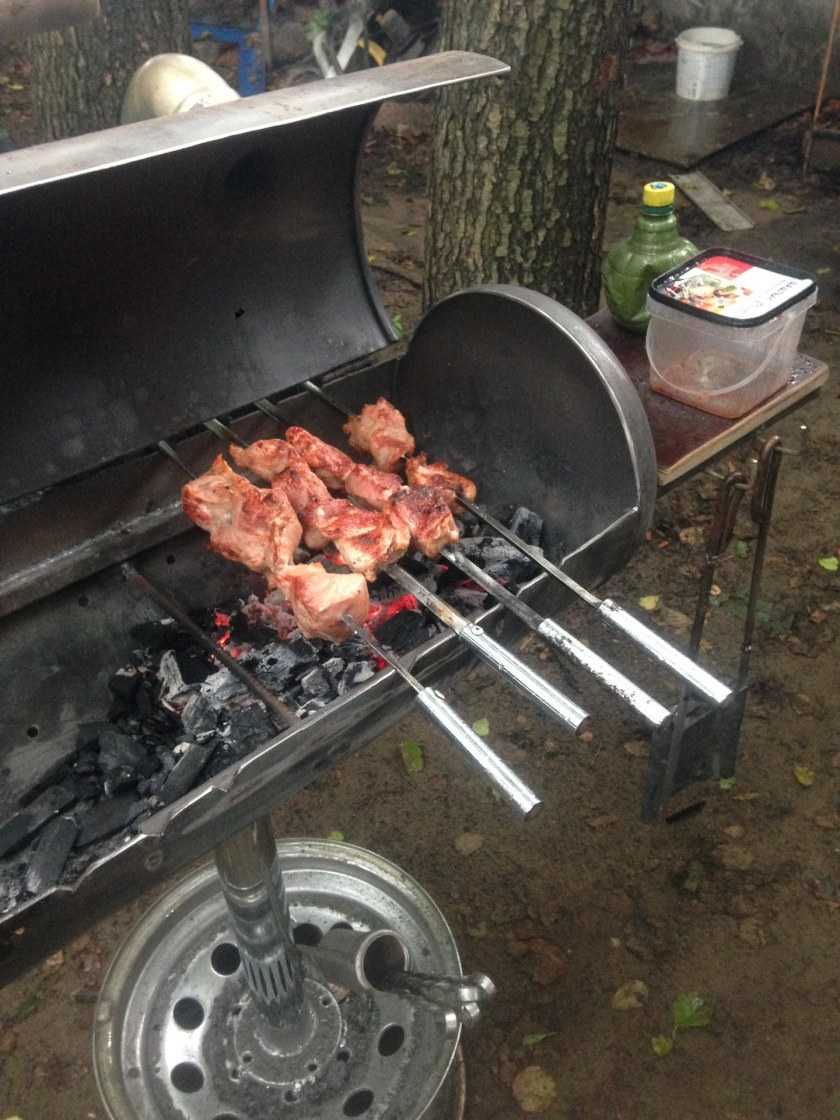

Мангал-бочка

Нам понадобится бочка с толстыми стенками и хороший чертеж. Существует 2 метода вырезания бочки: срезается только верхняя часть (создание крышки) или бочка обрезается ровно пополам (самый распространенный). Мы рассмотрим оба.

1 способ

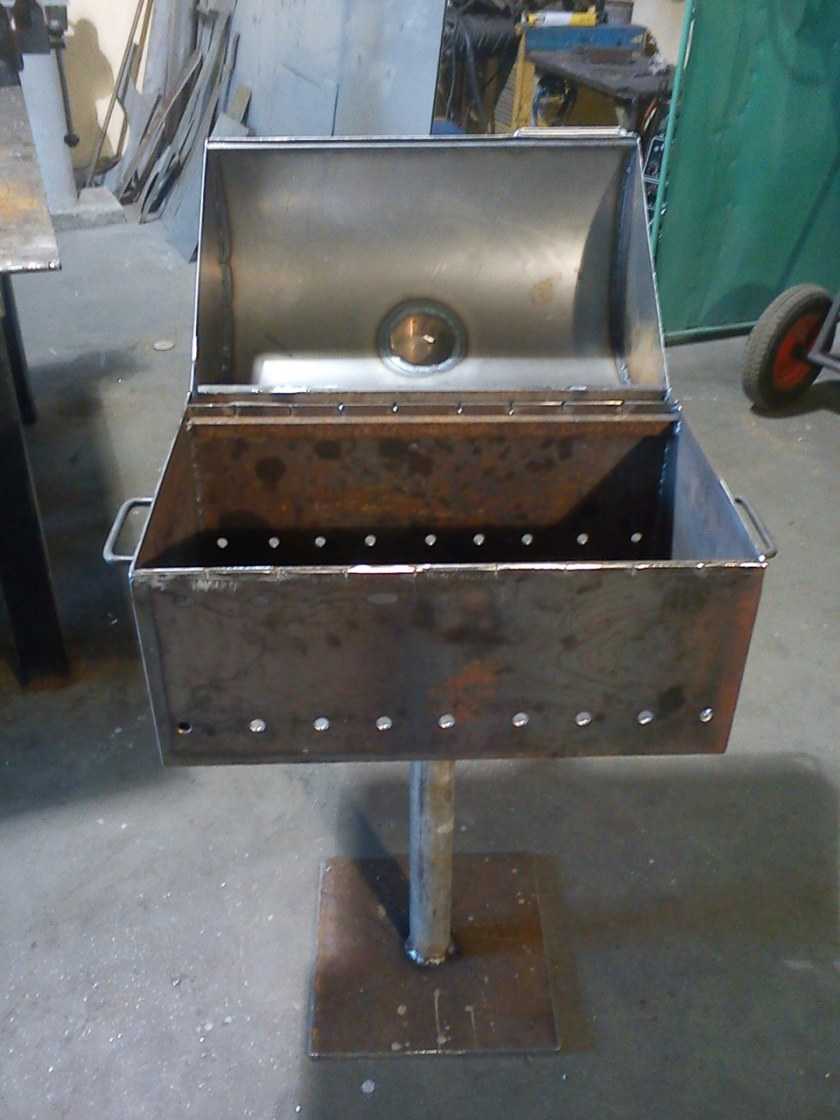

Рассмотрим процесс сборки мангала своими руками из металла с крышей из бочки:

  • В качестве ножек-подставок можно использовать трубы.
  • Вырезаем из цельной бочки ровный отрезок прямоугольной формы.
  • Привариваем корпус бочки к ножкам.
  • К краям основной части привариваем уголок для создания полки для шампуров.
  • Сверху конструкции размещаем сетку для барбекю.
  • Прорезаем отверстия в нижней стенке для циркуляции воздуха.
  • Для закрепления прямоугольной крышки вверху устанавливаем петли.

2 способ

Изготовление происходит так, как и в первом случае. Единственным отличием будет разрезание бочки на две равные части. Вторую деталь можно оставить и использовать в качестве крышки. Тогда ее следует обварить, монтировать в нее ручку и крепеж держателя. Пошаговая инструкция в видео мастер-классе.

https://youtube.com/watch?v=HWHN1DRb-Jg

За домашним мангалом необходимо бережно ухаживать, чтобы увеличить срок службы. Удаляйте загрязнения мягкими тряпками, смазывайте установку время от времени специальным маслом. А также не забывайте про финишную покраску и декор, ведь мангал должен быть не только функциональным, но и красивым.

Делаем мангал из металла с дымоходом и казаном своими руками под беседку

Если предполагается, что конструкция будет находиться в беседке, то нужно сделать дымоход. Для этого нужно знать некоторые особенности самостоятельного изготовления.

Чтобы определить высоту дымовыводящей трубы и ее сечения можно воспользоваться формулой, но она настолько сложная, что ее редко применяют. Легче площадь канала поделить на площадь топки.

На графике указываются труба с различным сечением.

Так как в расчеты берется небольшое количество параметров, то могут быть небольшие погрешности.

Над металлическим сооружением для приготовления шашлыков, чаще всего устанавливают специальный дымосборник с дымоходом. Размеры рассчитываются в индивидуальном порядке. Нужно понимать, что на высоте около 5 см над шашлыком должен собираться дымок, который под действием тяги будет уходить в дымоходную трубу.

Закрепить дымовой колпак к крыше беседке можно самостоятельно. Мангал с казаном будет выступать в качестве отдельного сооружения, которое можно переносить при необходимости.

Существует множество вариантов крепления, которые отличаются механизмом изменения положения. Рассмотрим один пример с длинным болтом. Благодаря такому способу, колпак можно будет опускать при необходимости или поднимать.

Предварительно нужно сделать основание на крыше и закрепить гайку при помощи сварочного аппарата. А самому колпаку нужно приварить кольцо, диаметр которого чуть меньше головки длинного болта.

К колпаку нужно присоединить дымоход, высота которого над уровнем крыше должна быть не менее 50 см.

Под таким дымосборником можно установить мангал, с возможностью использования казана. Если вы обладаете опытом сварочных работ, то хорошим вариантом является такая модель.

Необходимость отделки изделия

Любая конструкция из металла нуждается в обработке, предохраняющей её от ржавления. Мангал, покрытый специальный составом, прослужит долгие годы и будет выглядеть привлекательно.

Самодельный мангал, покрытый краской, выглядит как заводской

Обычно в качестве средства против коррозии используют краску в виде аэрозоля. К красящему составу для металла предъявляется несколько требований: невосприимчивость и к жару, и к холоду, а также отсутствие в составе вредных веществ, способных испаряться при воздействии высокой температуры. Этими свойствами обладают порошковые термоустойчивые краски, органические эмали с добавлением кремния и обычные термостойкие краски.

На баллоне с краской должна быть пометка «термостойкость»

Наносить краску полагается только на лицевую поверхность мангала. Во внутренней обработке изделия смысла нет, поскольку от непосредственного взаимодействия с огнём эмульсия слезет со стенок.

Краску распыляют только на внешнюю поверхность мангала

Стационарные мангалы

Стационарный мангал изготавливается по-разному, хотя подобные отличия не имеют существенного значения.

Первый вариант: минимум сварки

Этот вариант можно реализовать в том случае, если имеется лист металла, на котором можно разместить весь рисунок, как дно, так и стенки. Лишние элементы вырезаются с помощью болгарки, после чего места изгибов также подрезаются болгаркой на небольшую глубину, чтобы легче было изгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы

После того, как в мангале появились боковушки, их следует закрепить с помощью электрической сварки, воспользовавшись сварочным аппаратом любой конструкции. С этой работой может справиться даже начинающий сварщик, поскольку герметичность не требуется. Даже если и появится какая-то дырка, то это лишь пойдет на пользу: к очагу горения будет поступать кислород. Проварив швы в 4-х углах, получается своеобразный короб.

Сгибаете заготовку, потом завариваете швы

Если применяется слишком тонкий металл, около полутора миллиметров, то дно и стенки могут покоробиться под действием высокой температуры. Чтобы этого не случилось, конструкция усиливается уголками или профильной трубой.

Остается только приварить ножки, используя для этого уголки или отрезки трубы. На фото можно увидеть, как привариваются ножки из труб к металлическому мангалу. Разборной мангал собирается по той же схеме, при этом необходимо точно подбирать размеры труб, чтобы соединение было плотным и надежным

Это очень важно, поскольку неустойчивая конструкция не украсит процесс приготовления шашлыка на природе

Как прикрепить к дну мангала из металла ножки из труб

Ножки из уголков – это более простой вариант, особенно для стационарной конструкции. Они просто привариваются в углах короба, тем более что они идеально стыкуются. Это же можно сказать и о профильной трубе. Кстати, профильную трубу проще использовать в разборном мангале, так как она более технологичная, по сравнению с трубой обыкновенной.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Второй вариант: использование сварки

При наличии отрезков металла, можно изготовить мангал только с помощью электрической сварки. Все отрезки металла подгоняют под определенные размеры, отрезая лишнее болгаркой. Этот вариант требует более качественной сварки, поскольку вся конструкция будет держаться за счет сварочных швов.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварит

Последовательность изготовления такая же, поэтому после сварки короба приступают к креплению ножек, также с помощью сварки, если конструкция не разборная.

Мангал своими руками со съёмными ножками

Watch this video on YouTube

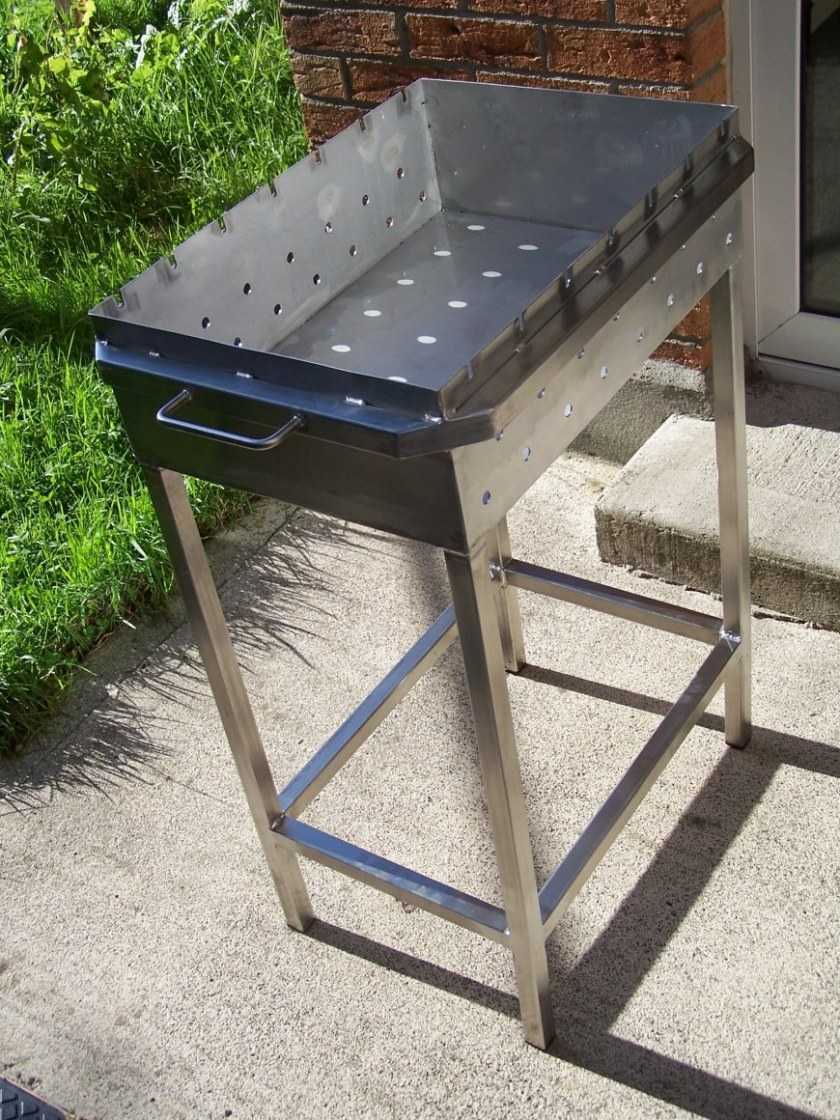

Третий вариант: использование каркаса из уголков

При изготовлении подобной конструкции, последовательность изготовления мангала несколько иная, поскольку в первую очередь сваривается каркас из уголков (на фото слева) или каркас из профильной трубы (на фото справа). Такая конструкция получается более прочной. Последовательность изготовления, следующая:

  • Сваривается каркас.
  • Приваривается дно, а затем стенки.

Если конструкция мангала стационарная, то ее можно (даже нужно) дополнить рамой в виде столешницы, где можно расположить шампура и не только. На фото ниже представлены именно такие варианты. Чтобы это сделать, достаточно усилить верхний край жаровни с помощью профильной трубы. В результате, по краям жаровни имеются отверстия, в которые можно вставить дополнительные элементы, в виде решетки для шампуров или в виде сплошной подставки, с другой стороны, на которую можно установить сковородку, кастрюлю и т.д.

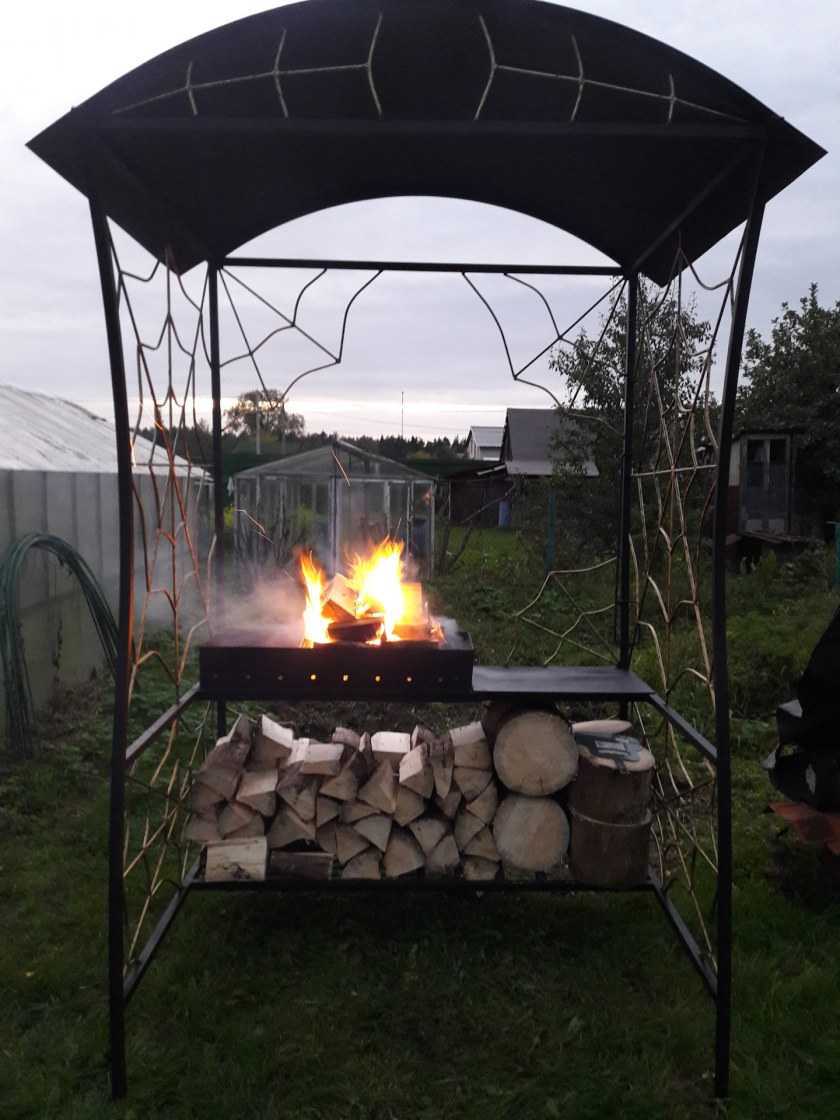

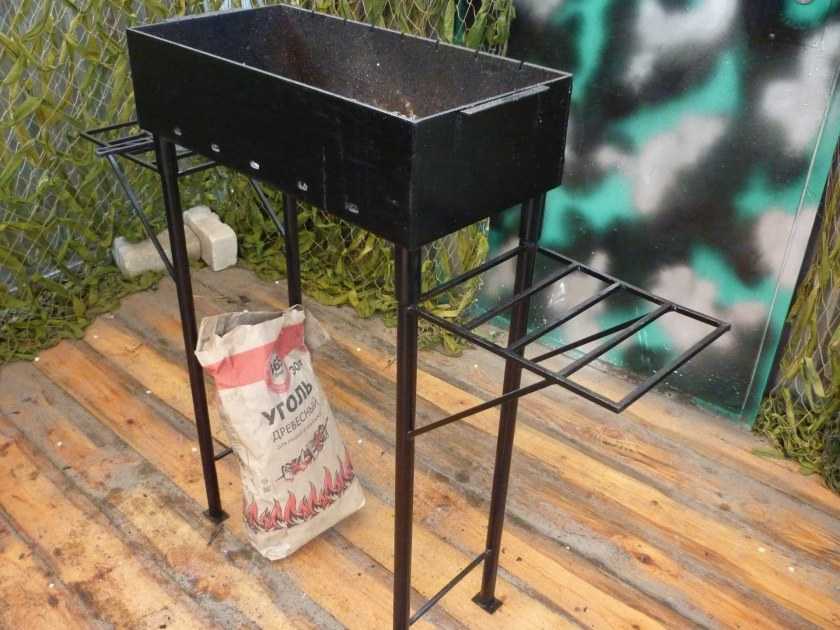

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров

Существует вариант более основательной конструкции, которая включает не только мангал, а также накрытие, решетку для шампуров и столешницу. Такой вариант смотрится превосходно. Достоинство конструкции в том, что ее может сварить начинающий сварщик. Как вариант, на такой конструкции можно попрактиковаться в технологии сварки. Прекрасная, как идея, так и исполнение.

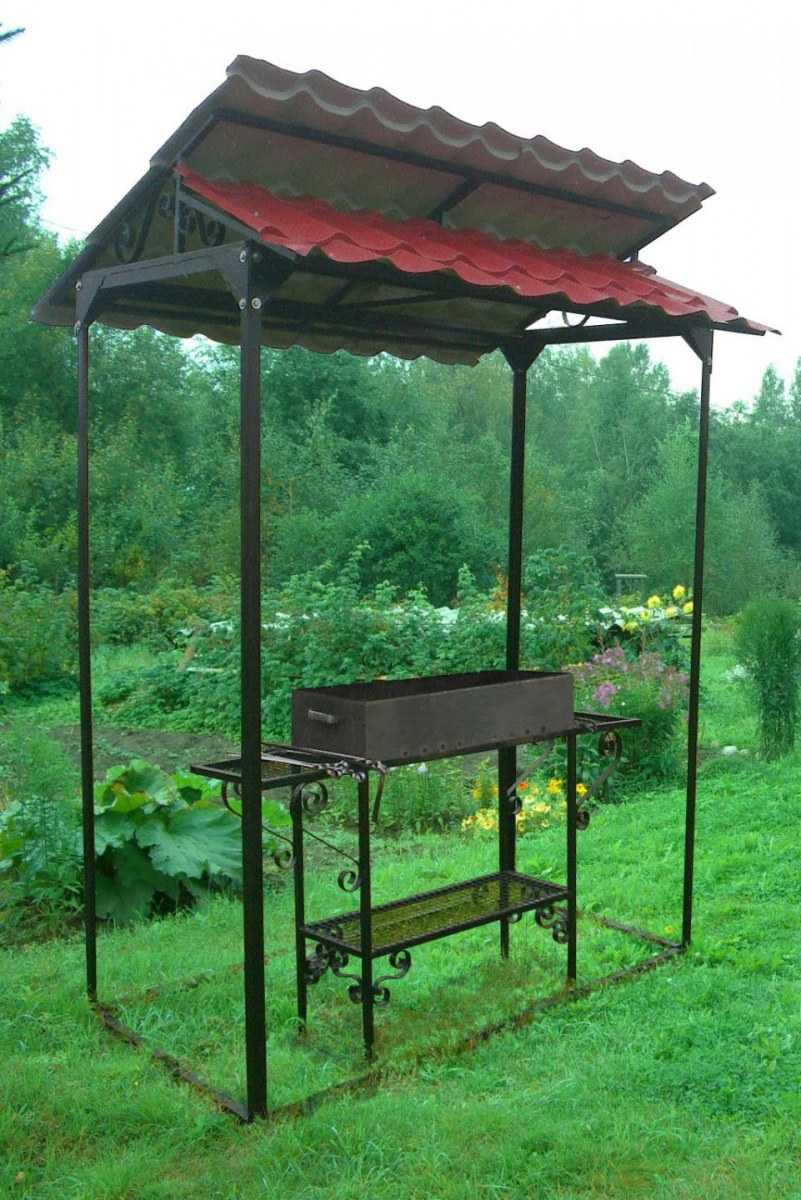

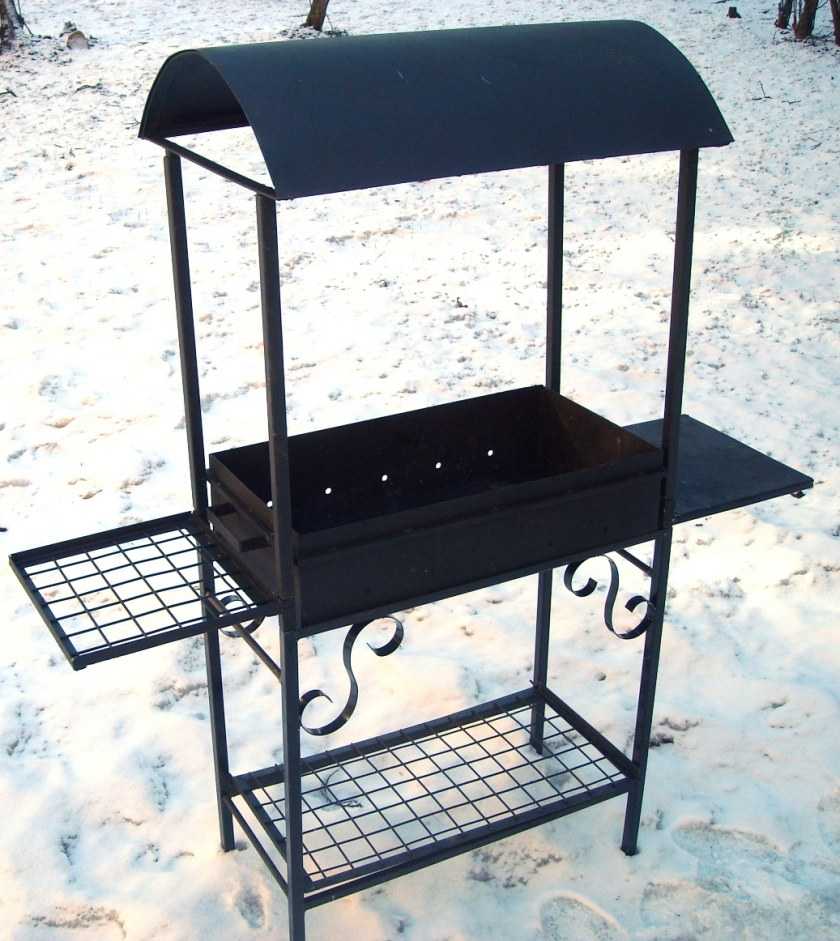

Самодельный мангал под навесом с «кухонным» уголком

Существует еще один простой вариант – это изготовление мангала из газового баллона.

Мангал из баллона за 2 часа своими руками! Идея для самоделки!

Watch this video on YouTube

Проекты, эскизы и особенности изготовления разборного и складного мангала

Разборный мангал для дачи

Такой мангал очень легко разложить на отдельные элементы, которые не будут занимать много места во время его хранения.

Конструкция жаровни не предусматривает сваривания всех её частей, поэтому сварочный аппарат здесь может и не понадобиться. А для того чтобы боковины и ножки мангала снимались нам понадобятся только болты и гайки.

Чертёж разборного мангала

Как сделать

  1. Вначале необходимо разметить все детали изделия на железном листе. По бокам и внизу надо прибавить около 4 см на стыки как указано в схеме.
  2. Затем все детали необходимо вырезать.
  3. Для того чтобы можно было согнуть листы необходимо на вырезанных боковушках сделать по бокам небольшие надрезы. Тогда можно будет состыковать углы и днище легко уложить внутрь каркаса.
  4. Чтобы вся конструкция «коробки» жаровни не распалась во время приготовления шашлыков на концах стенок надо сделать отверстия и прочно закрепить их болтами.
  5. На верхней части боковых сторон жаровни надо сделать выемки на одинаковом расстоянии для укладки шампуров.
  6. Ножки надо сделать из 4 железных уголков, в которых также надо сделать дыры для болтов, а также в углах смежных стенок, к которым они будут крепиться.
  7. Для лучшего доступа воздуха в самом внизу стенок коробки надо сделать небольшие отверстия дрелью или болгаркой.

Вид готового разборного мангала

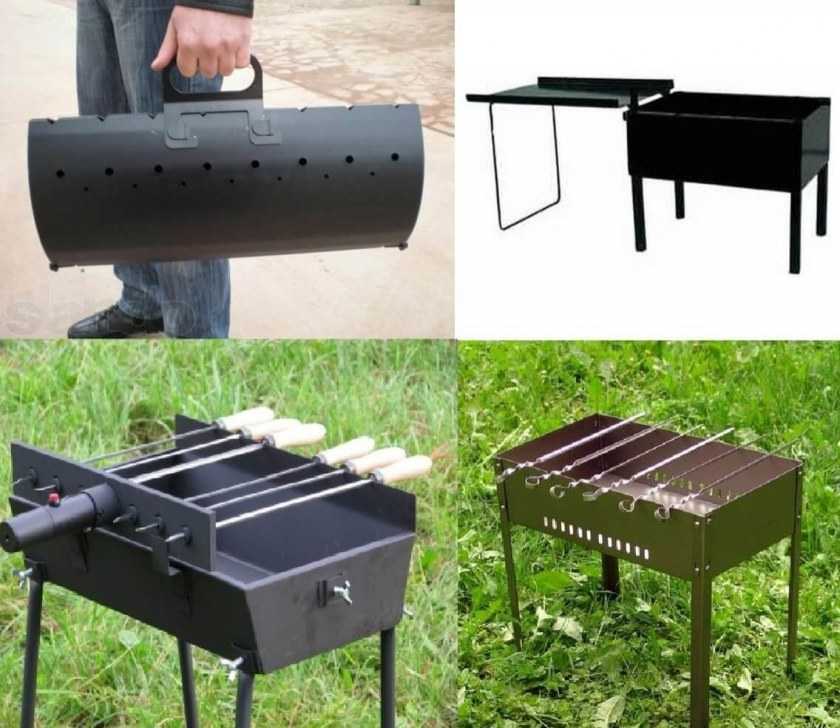

Складной мангал

Такой походный мангал также можно сделать во дворе своего дома и это будет отличный вариант для загородных пикников. В сложенном виде — это небольшой железный чемодан с переносным приспособлением. Толщина такого «чемодана» всего лишь 40 мм, а длина составляет от 65 до 85 см. В него можно сложить шампуры или решётку для гриля.

Складной мангал в виде чемодана

Как сварить

Из листа железа необходимо выпилить днище мангала и просверлить на боковых сторонах круглые дыры дрелью диаметром около 10 мм для притока воздуха. Затем боковины загнуть по линии, показанной на чертеже.

Чертеж днища складного мангала

  • Вырезать боковины (размер 62х20,5 см).
  • Для того чтобы они легко складывались внутрь «чемоданчика», между днищем и стенками необходимо закрепить по две небольшие петли (навеса). Сделать это можно с помощью винтов или сварки.
  • Далее необходимо вырезать торцевые съёмные стенки. При сборке они будут вставляться в боковушки и днище. Для этого по всем краям боковых стенок надо сделать прямоугольные тонкие прорези.

Чертеж стенок мангала складного

  • К низу днища необходимо приварить четыре гайки, которые необходимы для прикручивающихся ножек.
  • Для их изготовления надо взять четыре прута арматуры, длиной по 60 см и на каждой из них надо сделать резьбу (по 1 см М8). Во время сборки ножки можно будет вкручивать с приваренные гайки.

Мангал складной — вид в сборе

  • Для удобства переноски конструкция мангала дополняется специальной металлической ручкой, которую можно просто приварить или прикрутить болтами с гайками.
  • Чтобы мангал закрывался как «чемодан» необходимо на одной из стенок прикрутить фиксатор или крючок.

Мангал складной — вид в сложенном состоянии

Чем хороши мангалы из металла

«На сборку мангала из металла своими руками понадобится несколько часов, причем по завершении работ готовое изделие можно будет сразу же и опробовать в деле»

Преимущества металлических жаровен очевидны.

1. Они мобильны

Неважно разбирается ли мангал или нет, его можно убирать на зимний период в сарай. Такая забота о конструкции поможет продлить срок ее эксплуатации

Мангал из металла можно убрать на зимний период

2. Пожаробезопасны. Это гарантировано материалом, использованным на изготовление и самой формой жаровни.

3. Относительно дешевы. Разница в затратах на материалы и работы при установке каменного камина и металлического, весьма существенна.

Мангал из металла легко устанавливается в нужно место

4. Быстро монтируются. На возведение стационарного каменного мангала, с учетом технологически предусмотренных перерывов на застывание фундамента и схватывание раствора, потребуется, как минимум, недели три. На сборку мангала из металла своими руками понадобится несколько часов, причем по завершении работ готовое изделие можно будет сразу же и опробовать в деле.

Мангал из металла на подготовленной площадке

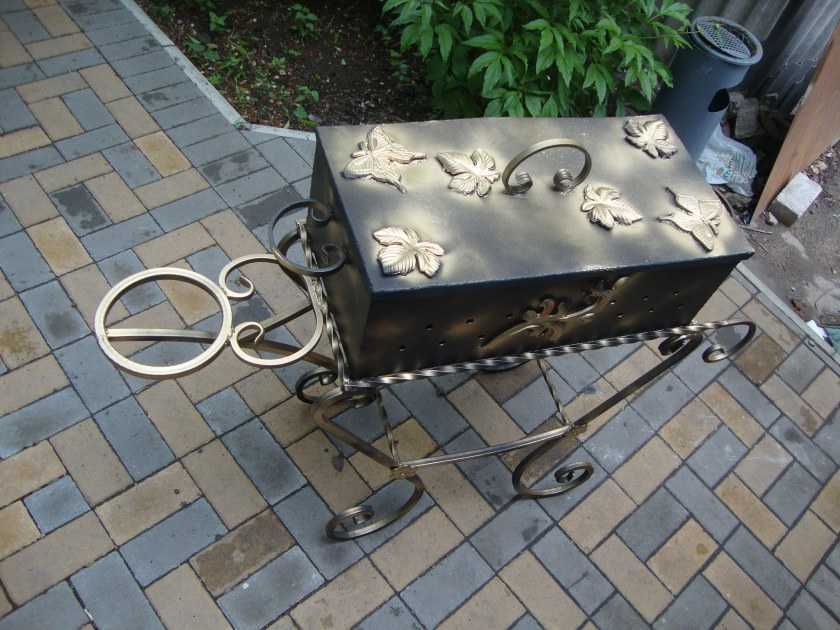

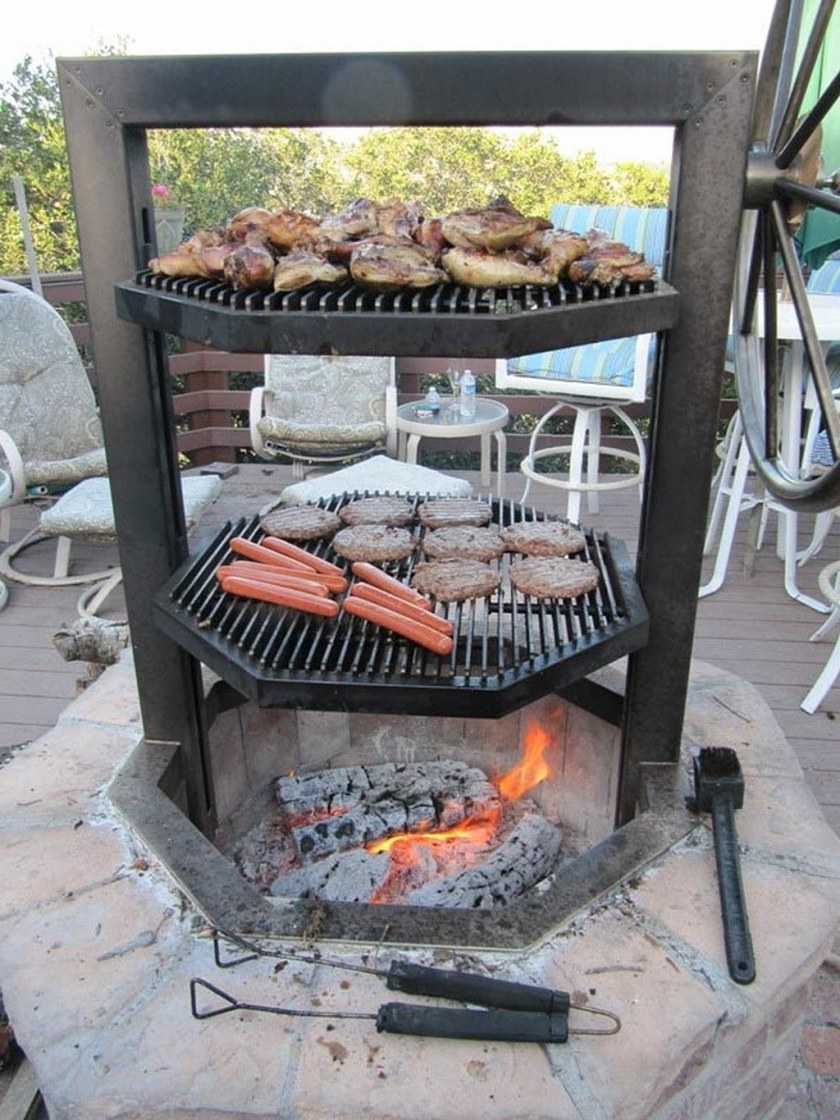

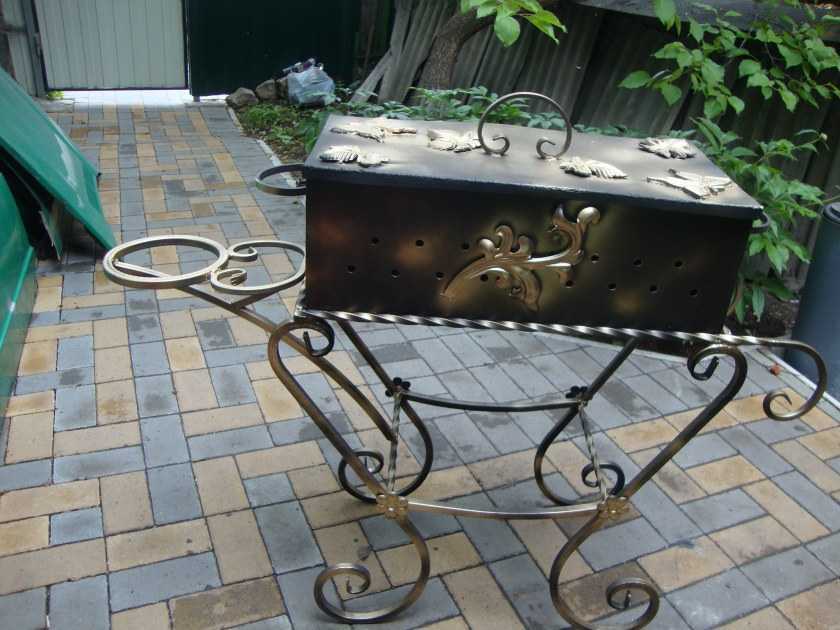

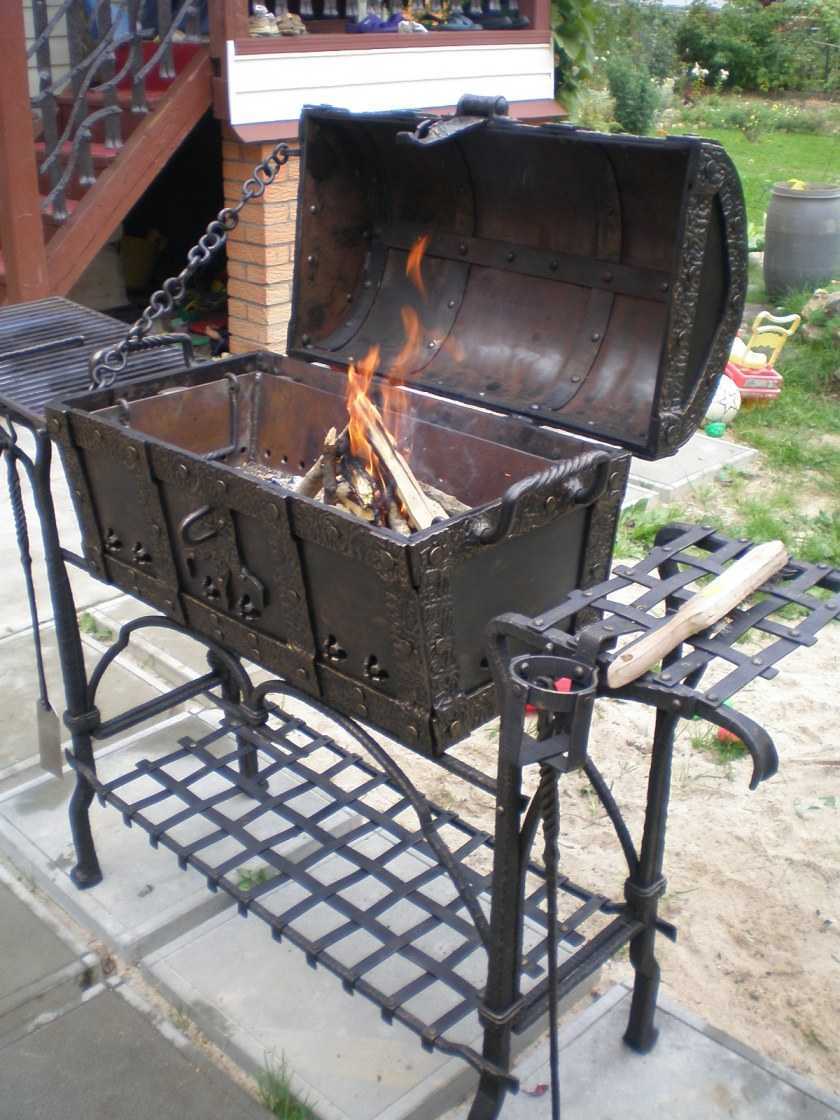

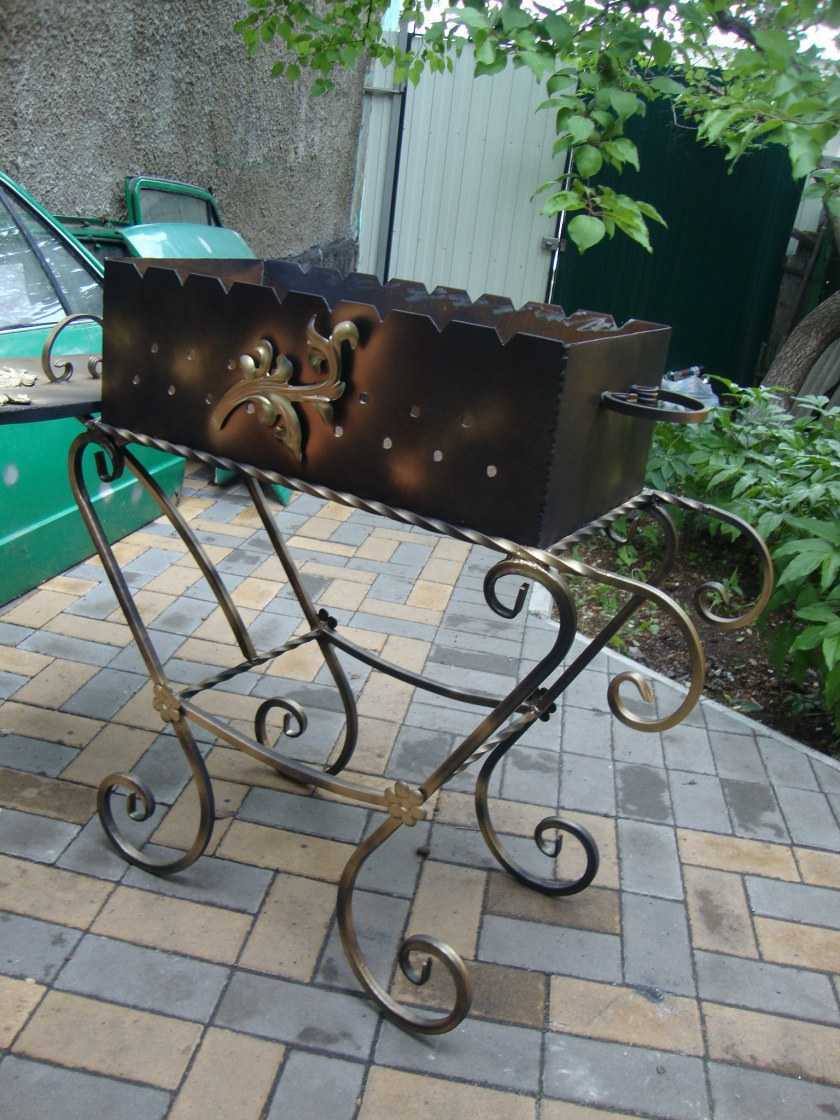

Ценители капитально обустроенных конструкций считают металлические жаровни, мягко говоря, малоэстетичными и невзрачными, но это смотря кто возьмется за работу. Порой из рук наших «Кулибиных» выходят настоящие шедевры. Несколько интересных идей из серии «очумелые ручки», мы опишем ниже, а сейчас разберемся с последовательностью хода процесса работы над обычным, привычным мангалом.

Достоинства и расположение

Многие отдают предпочтение традиционным мангалам. Такой выбор обусловлен тем, что их можно легко переместить под крышу любого строения. Однако такой способ кажется простым, но на самом деле он может легко привести к пожарам. Да, и к тому же не каждая крыша может стать полноценным навесом. Безусловно, мангал с крышей выигрывает. Главное преимущество такой модели – это защита готовящихся блюд и того, кто их готовит. Причем крыша защищает не только от плохой погоды (дождя, снега), но и от слишком сильно палящего солнца. Еще один плюс мангалов с крышей – это возможность готовит шашлык в любое время года.

Несмотря на очевидные преимущества, есть у шашлычницы с крышей и явные недостатки. Самым основным из них можно считать высокую стоимость таких моделей. Особенно дорогими являются дачные мангалы с коваными элементами. Среди недостатков стоит отметить немобильность мангалов с крышей, к примеру, его не возьмешь с собой на пляж или на пикник в лес. Даже в пределах дачного двора не всегда удается передвигать такие мангалы. Конечно, высокую стоимость мангала с крышей можно скомпенсировать самодельной моделью. Ведь на самом деле такие мангалы несложно сделать своими руками.

Ножки конструкции

Задумываясь, как сделать мангал своими руками большинство хозяев отдают предпочтение различным вариантам исполнения, люди которые не любят лишний раз наклоняться оценят изделие на ножках высотой в 70-80 см.

Подобная вещь будет почти по пояс мужчине, взявшемуся за приготовление мяса, и принесет только положительные эмоции от процесса. Для разборных конструкций лучше всего подойдут 20-30 см ножки, они сделают модель компактной и легко перевозимой в автомобиле или в небольшой сумке.

В зависимости от предпочтений и желаний этот показатель легко меняется и подгоняется под нужный размер сугубо индивидуально.

Подготовка к сооружению: чертежи, схемы, какие должны быть оптимальные размеры и устройство

Размер мангала, который вы собираетесь делать должен соответствовать вашим требованиям и учитывать все условия его эксплуатации.

  • Если ваша семья состоит из трёх или четырёх человек, то вам подойдёт изделие размером 50х30 см.
  • Ширина обычного мангала составляет 30 см. Это расстояние рассчитано для одного шампура, на котором поместится восемь или девять небольших кусочков свинины или телятины на одну порцию.
  • Длина мангала может быть различной исходя из числа шампуров, которые необходимо будет укладывать друг возле друга. Расстояние между шампурами должно быть около 10 см, поэтому для 8 штук необходимо отмерить 80 см длины листа, для 10–1 метр и т. д. Но слишком длинный мангал делать не следует, так как это будет просто неудобно, и он окажется слишком громоздким и несуразным.
  • Глубина должна быть около 15–20 см. Этого объёма будет вполне достаточно для того, чтобы человек смог разместить в мангале поленья или угли, а также мясо, чтобы оно впоследствии при жарке не соприкасалось с горящими углями и не подгорало.
  • Высота «коробки» от днища до ножек должна быть такой, чтобы человек мог ровно стоять, держать в согнутой руке шампур и переворачивать его во время жарки шашлыка.
  • Для изготовления ножек можно взять уголки (25–30 мм полки) или четыре отрезка обычной арматуры (диаметр 8–10 мм).

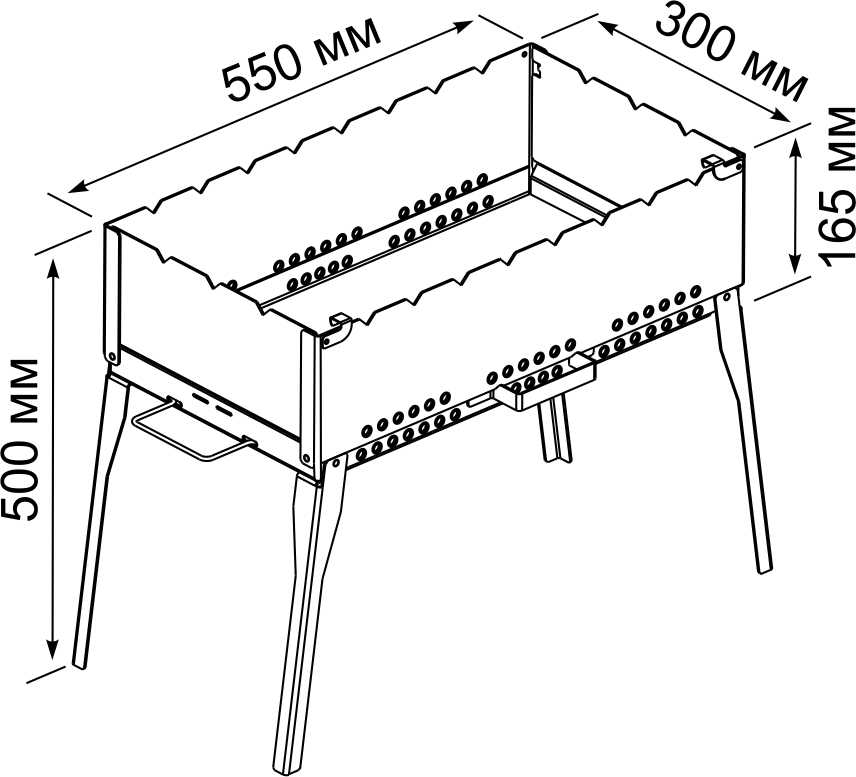

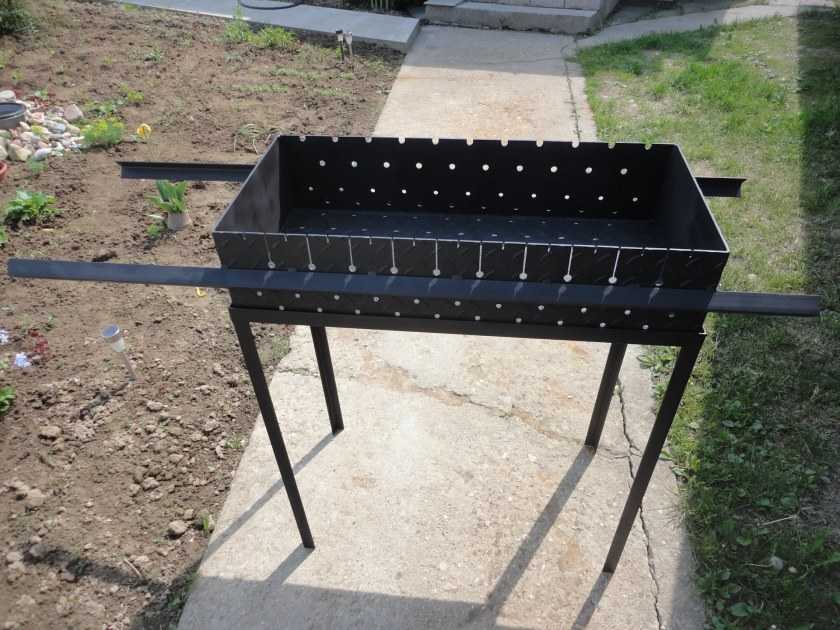

Стационарный мангал и его чертёж

Какой материал выбрать для изготовления конструкции казана: нержавейка, железо и т.д.

Для сварки мангала лучше всего подходит обычный листовой прокатный металл, из которого вырезается днище и стенки изделия. Чем толще вы возьмёте металл, тем прочнее и надёжнее будет мангал, а также устойчивее. Обычно берут лист толщиной более 4 мм.

Размер листа должен быть:

  • ширина — 80 см — 90 см;
  • длина — 80 см — 100 см.

Стационарные модели должны быть толстостенными, так как они будут иметь более длительный срок службы. Для изготовления коробки жаровни можно взять нержавеющую сталь, обычный чёрный металл или жаропрочную сталь. Естественно, нержавеющая и жаропрочная сталь является самым оптимальным вариантом для изготовления стационарного надёжного мангала, но и более дорогостоящим.

Если смотреть с точки зрения экономии, то лучше всего один раз купить хороший стальной лист и металлопрофили (уголки или арматуру), чем потом ремонтировать мангал, который прогорит из-за некачественного металла. Чёрный металл со временем может проржаветь, а днище жаровни просто прогореть при частом использовании мангала. Поэтому выбирать материал надо с учётом интенсивности эксплуатации будущего изделия.

Необходимые инструменты и материалы

  • Листовой металл (нержавеющая или жаропрочная сталь, обычный чёрный прокатный металл).
  • Железные уголки или обычные отрезки арматуры (длина индивидуальная).
  • Углошлифовальная машинка (болгарка), ножовка или электрический лобзик.
  • Мощная дрель.
  • Аппарат для сварки.

Мангалы чемоданы

Как сделать Мангал — дипломат + чертежи

Мастеру понравилась одна модель (очень дорогая), которая есть в магазине, он нашел чертежи и сделал что-то похожее (см фото в галерее)

Комментарий автора «Мастера добавили от себя более фигурную ручку которая зажимает короткие створки (они накрывают длинные) при походном положении + по центру снизу приварили 2 гайки и добавили арматуринку по совместительству — кочерга))))) — держит ножки в походном положении.»

Автор фото: barleksИсточник фото: drive2.ru/l/6910634/

Мангал «Три Икса» или «Ноутбук» своими руками

Вот описание автора: «Преимущество в том, что в нем нет отдельных частей, которые могут потеряться или быть оставленными на природе. Все части скреплены петлями и механизмами. Мангал раскладывается и складывается в течении 5 секунд. Конструкция на столько прочная, что на нем можно сидеть, прыгать как в сложенном так и в разложенном состоянии, при этом он не сломается. В мангале предусмотрены удобные болты с вертушками фиксирующие ручки, для того чтобы мангал не раскладывался в неподходящий момент, болты расположены на ручках, их фиксируют, когда мангал находится в сложенном состоянии, для переноски и хранения. так-же данные болты можно использовать в чрезвычайной ситуации если 5 мм клепки скрепляющие ножки сорвало (мало вероятное событие, но тем не менее от подобной ситуации выход предусмотрен), болтами можно зафиксировать механизм крепления 2-х половинок и ножки.»

Внимание! не рекомендуется мангал тушить водой, когда в нем горящие угли без острой необходимости, но данное действие не нарушает конструкцию и работоспособность (детали не уводит!). Рекомендуется дождаться, когда угли прогорят или высыпать оставшиеся угли на землю и потушить их, дождаться когда мангал остынет до оптимальной температуры и приступать к сборке

Вот видео обзор автора об это модели:

Автор фото: omega-777Источник фото: drive2.ru/c/512343282559221924/

Раскладной мангал — чемоданчик

Застежки скручены со шкафаМеталл = 2 ммРазмеры = примерно 450х200х250

Вот видео разборки этого трансформера

Автор фото: bumer600Источник фото: drive2.ru/c/1798357/

Складывающийся мангал со стенками на петлях

Комментарий автора:»Мангал разборный. «Длинные» стенки на петлях складываются, а торцевые (короткие) вытаскиваются и вставляются по направляющим запилам и штифту по середине. Благодаря этому, можно снять одну торцевую сторону и поставить на мангал коптильню — будет жаровня. Снизу удобно подкладывать дрова.

Ножки (20х20) вставляются в оправу из трубы 25х25. Немного имеют люфт, но не критичный. Оправа завалена на несколько градусов (на глазок), что бы получилось расклешение ног, для устойчивости. Эта же труба идёт на усиление, как ребро жёсткости. Из практики знаю, что тройку гнёт. Это уже второй мангал, который собираю.»

-Дно 56х36 см-Высота бортов 17 см-Ножки (профильная труба 20х20) по 75 см

Автор фото: Sashatka82Источник фото: drive2.ru/c/1803921
