Мангал своими руками: как сделать из железа, чертежи, размеры, фото

Мобильность

Прежде всего, следует определиться, в каких условиях вы собираетесь готовить на углях. Это будет основательная конструкция для дачи или загородного дома, место которой строго определено? Или вам нужно мобильное изделие для регулярных вылазок на природу? По мобильности все мангалы можно условно разделить на три основных типа:

Разборный мангал. Для транспортировки требует постоянной сборки и разборки с нуля. Компактный, лёгкий, обычно недорогой и разнообразный по конструкции. Подходит для эпизодических выездов на природу, но недолговечный и плохо держит тепло.

Складной мангал. Основные элементы короба соединены в неразборную, но складывающуюся компактно конструкцию. Компоновка таких жаровен очень разнообразна, но чаще коробка для углей, состоящая из пластин на подвижных соединениях, трансформируется в небольшой чемодан. Хороший вариант для частых выездов на природу с автомобилем, быстро «разворачиваются», долговечней и надёжней разборных изделий. Стоит заметно дороже, по-прежнему плохо держит тепло.

Стационарный мангал. Полностью цельная, сварная, неразборная конструкция из толстостенного металла. Тяжёлый, прочный, теплоёмкий. Покупается на долгие годы эксплуатации в «домашних» условиях. Стационарные мангалы обычно более продуманы, многофункциональны и в целом лучше подходят для приготовления пищи. Цены на них выше, практически отсутствуем мобильность, но от них этого и не требуется. Тем более есть полустационарные изделия с парой колёс для удобного их перемещения по участку.

Этапы работ

После подготовки чертежей на лист металла с помощью маркера или фломастера наносится разметка. Материал обрабатывается с использованием болгарки. Края шлифуются напильником, снимаются заусенцы. Затем с помощью электродрели и сверла 8 или 12 прорезаются отверстия, через которые будет поступать воздух.

Расстояние между отверстиями в среднем должно быть порядка 4 см. Иногда отверстия делают больше диаметром и распределяют между собой на 6-10 см. В каждом отельном случае существует индивидуальный подход, основанный на тщательном расчете.

Складной аппарат имеет крепления на основании и стенках, они соединяются между собой небольшими винтами, можно также их приварить. Ножки вкручиваются в гайки М10. Одна сторона трубки заостряется, к другой приваривается шпилька.

Ножки необходимо скрепить, то есть прикрутить поперечины на уровне 25 см от земли, тогда конструкция будет более жесткой и устойчивой.

Мангал кейс должен иметь крючок, во избежание самопроизвольного открытия. Нержавеющая сталь – самый приемлемый материал для создания агрегата.

Достоинства устройства из нержавейки:

  • легкость и прочность конструкции;
  • материал не подвержен коррозии.

Для того чтобы сделать мангал, следует уметь обращаться с металлом и владеть следующими инструментами:

  • электрическая дрель;
  • молоток;
  • болгарка;
  • сварочный аппарат;
  • зубило.

Для того чтобы собрать мангал самостоятельно, не требуется высокая квалификация слесаря.

Нередко такие изделия становятся настоящим произведением декоративного искусства, когда ножки украшаются виноградными лозами, а сам корпус делается оригинальной формы, отделанной вычурным орнаментом. Делаются подобные мангалы мастерами кузнечного дела, стоимость их высока. Нередко подобные изделия можно заказать по собственным эскизам.

Виды

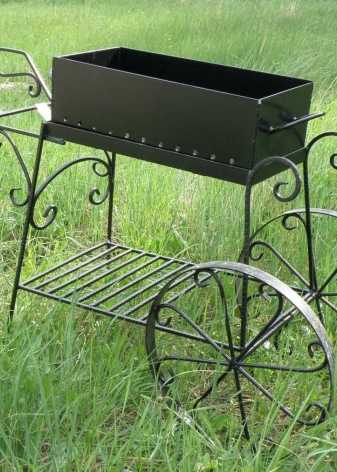

По возможности транспортировки металлические изделия делятся на разновидности:

  • стационарные;
  • переносные;
  • передвижные.

Первые устанавливаются разово без возможности изменения местоположения. Могут быть дополнены:

  • полочками;
  • решетками (гриль, барбекю).

Вторые делаются в двух вариациях:

  • разборные;
  • складные.

Разборные мангалы можно изготовить самостоятельно, их элементы скрепляются при помощи болтов.

Имеющиеся в продаже модели изготавливают из тонких материалов — это объясняет их короткий срок службы. Складные мангалы представляют собой очень компактные изделия в сложенном виде. Они более сложны в изготовлении, чем разборные. Имеются в продаже и мангалы промышленного производства в хорошем качестве. Третья разновидность передвигается с помощью колес на небольшие расстояния (в пределах дачного участка).

Возможности устройства аппарата

Металлические очаги могут быть:

  • стационарными. Отличительной чертой служит прочная фиксация на грунте, здесь пригодится железобетонный фундамент. Конструкция обладает существенными габаритами, позволяющими кроме шашлыка приготовить на мангале блюда в казане, закоптить рыбу и мясо;
  • разборными. Активно используются как на садовых участках, так и в выездных пикниках, они очень компактны, за счет чего идеально приспособлены к транспортировке. Подвидом разборных очагов являются складные модели, также имеющие небольшой вес и скромные габариты;
  • переносными. Такие жаровни актуальны в теплое время года, имеют колеса или ножки, благодаря которым конструкцию можно переместить в одиночку.

Вне зависимости от выбранного чертежа сооружение будет состоять из основания (оно же дно), крышки, рамы, колосников, ножек, бортиков. Столик откидного или выдвижного типа существенно облегчит эксплуатацию, для декора можно использовать кованые элементы.

Нужна ли обработка металла

Стальной мангал лучше дополнительно защитить от коррозии, тогда он послужит еще дольше обычного. Для этой цели можно использовать порошковые эмали и краски с жаропрочными способностями. Первое попавшееся покрытие не подойдет – сгоревшая краска испортит шашлык и приведет к отравлению токсичными выделениями.

Специальные составы способны выдерживать нагрев выше 600°С. Они красиво смотрятся, облагораживают вид конструкции. Жаропрочную краску в аэрозоли можно приобрести в специализированных и автомобильных магазинах. Не выделяют вредных веществ, но защищают от ржавчины, налета, скопления сажи и пепла также кремнийорганические краски. Некоторые их разновидности требуется запекать, что бывает указано в инструкции.

В заводских условиях структуру металла укрепляют еще воронением и оксидированием. Поверхность зачищают, обезжиривают, сверху наносят черную жаростойкую пленку. Сталь держат в растворе натра при 140 °С или в парах воды с кислородом. Возможна и электрохимическая обработка. Самостоятельно провести данные процессы весьма сложно, но, если имеется возможность, лучше ей воспользоваться. Составы для таких процедур часто продаются в оружейных точках.

Изготовление или приобретение качественного мангала требует определенных знаний, времени и усилий. Не стоит пренебрегать характеристиками металла, если планируется его долгосрочное использование. Плохая сталь может навредить здоровью и неизбежно привести к лишним тратам и покупке нового устройства.

Источник

Критерии самостоятельного изготовления

На практике нет строгих критериев в самостоятельном производстве такого аппарата. Но есть некоторые базовые моменты. Их нужно учитывать. На 1 метр длины агрегата следует ставить 8-15 шампуров. Этих значений хватит для небольшого коллектива, на 4-6 персон.

Ширину мангала обуславливает длина шампура. Как правило, это максимум 40 см. Больший параметр не рекомендован. Причина – тепло будет расходоваться вхолостую. Оптимальная глубина – это максимум 20 см. Её достаточно для полноценной готовки мяса.

Высоту ножек можно варьировать. Но обычно она не превышает 100 см. Если значение будет больше, то сместится центр тяжести, и мангал может обвалиться.

Ещё необходимо брать в учёт массу таких компонентов, как топливо, шампура и само мясо. Так или иначе к ножкам монтируются поперечные крепежи. Они возвышаются над землёй на 20-30 см. Это исключит падение мангала.

Создаваемая модификация может быть и не раскладывающейся. Корпус аппарата можно хранить где-нибудь в подсобке или гараже

На самостоятельную работу требуется немного времени. От нескольких часов до 1-2 дней, если задумывается сложная конструкция. При этом соблюдаются важные условия: у вас есть необходимые навыки и вы подготовили заранее все инструменты и составляющие.

Стационарные версии должны иметь стенки из более плотной стали. Стоимость такого сооружение внушительная, зато оно и проработает исправно очень долго.

Для более скромных модификаций оптимальная толщина сварочного материала – 3 мм. Лучше применять инверторную сварочную технику. Работа не сложная. Герметичные швы не требуются. В некоторых швах можно оставлять отверстия. Всего хватит четырёх швов. И корпус будет сделан.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

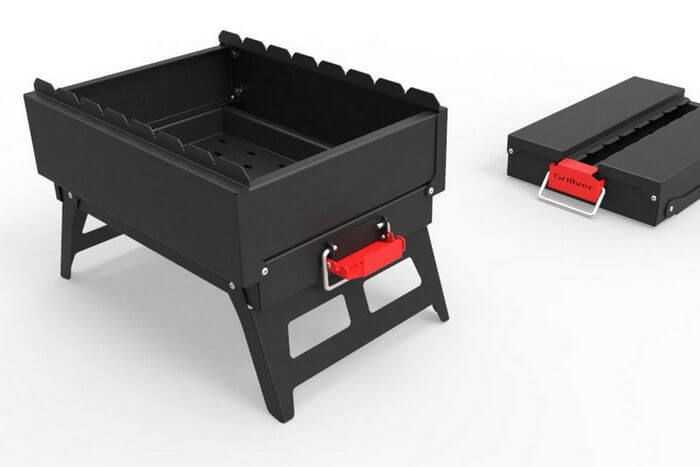

Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

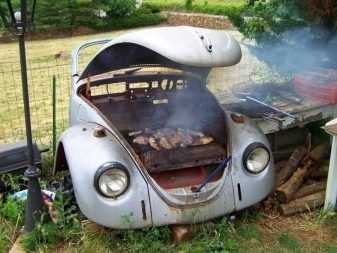

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Красивых и практичных примеров металлических мангалов можно встретить очень много

Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями

Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Источник

Мангал из жаростойких и жаропрочных сталей

Если сделать мангал из марок стали ХН32ВТ, ХН35ВТ, ХН38ВТ, ХН60ВТ, ХН78Т, 33НК, 06ХН28МДТ, ХН65МВУ, то он будет по сути вечен — это ведь жаростойкие и жаропрочные стали (это официальное название класса сталей, а не выдумка маркетологов). Их создавали для ракетно-космической отрасли, элементов газо-турбинных двигателей самолетов, камер сгорания печей и прочих изделий функционирующих в условиях высоких температур, как правило, от 500 до 1350 °С. Цена примерно 1300-1700 рублей за килограмм. То есть, только стоимость материала для мангала может составить 60-80 тысяч рублей. О серийном производстве таких мангалов ничего не слышно, даже примеров нет готовых изделий в интернете, чтоб кто-нибудь похвастался. Может где-нибудь по блату и за большие деньги кто-то и продаёт. Всё возможно.

P.S. Будут ли какие конструктивные замечания и дополнения к статье?

Источник

Какого размера должен быть мангал: возможные варианты

Ещё до покупки либо самостоятельного изготовления стоит задуматься о том, какого размера должен быть мангал. Здесь возможно множество вариантов. В продаже есть изделия со стандартными габаритами. Их массово выпускают различные производители. Если такой вариант не устраивает, стоит сделать выбор в пользу индивидуального проекта. Предлагаем познакомиться с их отличительными особенностями.

Стандартные размеры мангала для шашлыка

В зависимости от производителя, размеры мангала для шашлыка могут варьироваться в широком диапазоне. Однако чаще всего их ширина составляет 0,3–0,4 м, если планируется использовать шампуры на 8 –9 кусочков мяса. Глубина может меняться от 15 до 18 см при толщине стенок 4–8 мм.

Стандартные изделия, как правило, прямоугольной формы ФОТО: vosaduly.ru

Прорабатывая чертежи стандартных мангалов, производители стремятся выбрать такие размеры, которые позволят обеспечить хорошую прожарку мяса и предотвратить его пригорание. Также учитываются условия эксплуатации. Длина стационарных моделей может достигать 1 м, а для переносных изделий правильными габаритами являются 0,6–0,7 м.

Переносные модели изготавливают небольшими для удобной транспортировки ФОТО: foodcity-pro.ru

Возможные вариации

Не всегда стандартные конструкции способны удовлетворить потребности владельцев. В такой ситуации можно поварьировать геометрическими параметрами. Они могут меняться в достаточно большом диапазоне

Важно, чтобы готовое изделие было способно:

  • придать приготавливаемому блюду неповторимый вкус и аромат. Для этого оно должно способствовать равномерной прожарке мяса с сохранением сочности;
  • выдавать максимум тепла при минимальном расходе угля либо дров;
  • быть прочным и комфортным в использовании. Варьировать можно не только геометрические параметры, но и форму.

Возможны различные вариации ФОТО: kiprinform.com

Полезные дополнения

Получившееся изделие приваривают сбоку топки, где нет вентиляционных отверстий. Теперь агрегат будет выглядеть перевернутой буквой «Г». При желании на верх куба приделывают такого же размера квадрат с вырезанным внутри кругом под казан.

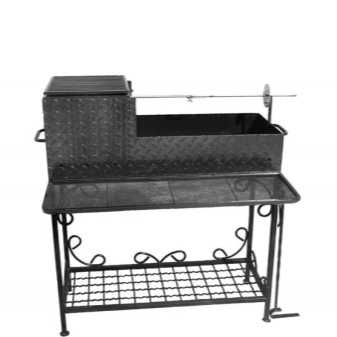

Привычный всем мангал не очень сложно модифицировать в барбекю. Если сварить такой же короб (можно из более тонкого металла) и прикрепить его на петли из нержавейки, то он трансформируется в модное приспособление. Торцы крышки увеличивают профилем для плотности стыковки и армирования. Оригинальным будет исполнение в виде пиратского сундука или готический вариант.

Если еще немного удлинить и расширить агрегат, то сочетание вышеуказанных дополнений превратит его в установку горячего копчения! Только с противоположной стороны топки в дне делается пару отверстий для лучшей тяги.

Принцип такой. На кучку угля набрасывается немного специальной щепы/опилок. Сбоку на решетку укладывается полуфабрикат (мясо, сало, рыбка и даже овощи). Крышка заставляет проходить дым через продукты и удаляться через импровизированную топку-трубу, накрытую мешковиной. Время готовки — 1−3 часа.

Единственное, что нужно учесть, так это обеспечение устойчивости — съемные ножки уже не подойдут. Да и злоупотреблять такими копченостями не стоит. Подобная кулинария таит в себе канцерогены. Проветривают деликатес не менее полусуток!

Источники

  • https://vdome.club/materialy/svoimi-rukami/kak-sdelat-razbornyy-mangal-svoimi-rukami-chertezhi-i-foto.html
  • https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/mangal-iz-metalla-svoimi-rukami
  • https://mangalka.com/mangal/razmery-mangala.html
  • https://stroy-podskazka.ru/mangal/razmery/
  • https://homius.ru/pravilnyj-razmer-mangala.html
  • https://HouseChief.ru/pravilnyj-razmer-mangala.html
  • https://tvojdizajn.ru/mangal-svoimi-rukami
  • https://podelki.expert/mangal-svoimi-rukami/
  • https://rastenija.org/mangal-svoimi-rukami/
  • http://remontik.org/mangal/chertezhi-mangalov-iz-metalla-foto/
  • https://pochini.guru/byt/sborka-mangala

Советы и рекомендации

Не существует строгих норм и регламентаций по изготовлению этого полезного устройства. Тем не менее, есть некоторые «точки отсчета», которых стараются придерживаться. На один метр мангала, как правило, предполагается помещать порядка 8-15 шампуров. Исходя из этой цифры, на 4-6 человек хватит мангала длиной в один метр

Ширина изделия продиктована длиной шампура, обычно она бывает не более 40 см. Шире делать не рекомендуется, потому что тепло будет выветриваться впустую. Глубину делают, как правило, не более 20 см. Этого вполне хватит для полноценной подготовки мясного блюда.

Высота ножек может колебаться, но, как правило, их делают не более 1 метра. Если делать больше, то будет смещаться центр тяжести, сам мангал может весить достаточное количество килограмм.

Кроме того, стоит учитывать вес дров, шампуров и мяса. В любом случае к ножкам рекомендуется прикручивать поперечные крепления, которые будут находиться на расстоянии 20-30 см от земли

Это будет важной гарантией, что агрегат не упадет со всем своим содержимым

Мангал отличается тем, что он необязательно должен раскладываться. Корпус мангала можно хранить в чулане или гараже. Мангал из нержавейки хорош тем, что металл надежно предохраняет от возникновения пожара. По срокам сделать самостоятельно такую жаровню можно быстро, если заблаговременно подготовить все элементы и детали.

Преимущества устройства, сделанного из нержавеющей стали:

  • Оно легко отмывается и чистится.
  • Нержавейка хорошо прогревается, в таком мангале быстро можно готовить блюда.

На стационарных моделях позволительно делать стенки из более толстого металла. Стоит такое сооружение дороже, но оно также будет и более долговечным.

Лучший металл для сварочных работ должен имеет толщину до 3 миллиметров. Пользоваться рекомендуется инверторными аппаратами. Работа самая простая, не следует делать герметичных швов, даже будет хорошо, если в некоторых частях шва будут оставаться отверстия. Достаточно сделать четыре шва, и корпус изделия будет готов.

Краски для мангала бывают следующих типов:

  • Специальные органические эмали, в основе которых находится кремний. Такие субстанции могут выдержать температуру до шестисот градусов.
  • Сегодня существуют такие жаростойкие краски, такие как порошковые термически стойкие субстанции, применение которых требует дополнительной высокотемпературной обработки.

Такие работы лучше делать в оборудованной мастерской, но при желании их реально выполнить и дома.

Технология оксидования заключается в следующем. Сначала корпус чистится раствором серной кислоты (5%). Затем он кипятится в растворе щелочи (процесс занимает от 1 до 2 часов).

Правильный размер мангала для различных способов жарки мяса

Технология приготовления мяса предъявляет определённые требования к габаритам и конструктивным особенностям. Какие габариты будут правильным, будет зависеть от:

  • температуры обработки;
  • используемого инвентаря.

Предлагаем познакомиться с общими рекомендациями по выбору геометрических параметров конструкции на шампурах и с решётками барбекю.

Способ жарки может отличаться ФОТО: i.ytimg.com

Габариты модели для шашлыка на шампурах

При проработке схемы и выборе размера мангала для шашлыка из металла определяют оптимальную длину, ширину и глубину с учётом геометрических параметров шампуров, которыми планируют пользоваться. Если семья большая, стоит выбрать модель длиной около 1 м, чтобы иметь возможность одновременно жарить мясо на 10 шампурах.

Стандартная ширина 30–40 см. Этого достаточно, чтобы поместилось 6 – 8 кусочков мяса. Увеличение параметров неэффективно. На большинстве чертежей мангала для шашлыка считается оптимальной глубина 15 см.

Для каждого шампура предусматривается отдельное место ФОТО: pechi-kamin.ru

Модели с решетками для барбекю

Прорабатывая параметры мангала, следует, в первую очередь, учитывать размер решётки для барбекю. Они составляют 18×28 см. Располагаться решётка должна на расстоянии 5–8 см от поверхности углей. В этом случае удастся обеспечить равномерную прожарку мяса. Чаще всего размеры мангала для шашлыка из железа выбираются 18×30 см. Этого достаточно для размещения одной решётки.

Габариты решётки – основной параметр ФОТО: cdn.lifehacker.ru

Топливо

Дрова, угли (твердое) – дешевое и доступное топливо. Приспособления, работающие на твердом топливе, выигрывают у газовых аналогов в дешевизне и простоте конструкции. Отдельный плюс – характерный аромат шашлыка, барбекю и других блюд.

Недостатки: длительный процесс готовки (время на прогорание дров до углей), трудность изменения интенсивности нагрева, колебания температуры в зависимости от ветра и остывания угля, ограничения в месте применения – только на открытом воздухе или специальном помещении с мощной вытяжной вентиляцией. Кроме того, чтобы разжечь подобное топливо, нужен определенный навык.

Газ – более дорогое и менее доступное топливо. Приспособления на газе просты в использовании, позволяют регулировать интенсивность нагрева, обеспечивают постоянную температуру, требуют меньше времени на приготовление (не нужно ждать, пока прогорят дрова) и могут использоваться в закрытых помещениях. Газовые приборы проще в уходе, чем модели на твердом топливе.

Минусы: дороговизна оборудования из-за сложной конструкции, отсутствие характерного привкуса в блюдах (проблема частично решается добавкой «жидкого дыма»).

Электричество (от сети) – имеет все преимущества и недостатки газовой модели, но более дешевый и доступный вариант. Электрические устройства выигрывают в компактности у газовых моделей. В них часто предусматривается несколько режимов (жарка, конвекция, тушение, подогрев). К электрическим приспособлениям относится большинство шашлычниц и раклетниц, а также контактные грили.

Недостатки: использование ограничено местами с электрической сетью, чувствительность к влаге (в дождь электрические мангалы и грили следует прятать в доме или под навесом), высокое энергопотребление.

Тип нагревательного элемента:

  • ТЭН – долговечный и не пересушивает блюда;
  • галогенная лампа – быстро нагревается, но служит меньше, чем ТЭН.

Советы по использованию

  • Во избежание пожара мангал следует устанавливать подальше от оград, вьющихся растений, кустов и других предметов.
  • Продукты обжариваются после того, как уголь равномерно покроется слоем серо-белого пепла. Чтобы ингредиенты не прилипли к решетке перед использованием, ее нужно смазать и сильно накалить.
  • Не стоит класть на решетку слишком большой объем продуктов – это приведет к неравномерному прожариванию.
  • При использовании растительного масла знайте меру, иначе оно будет капать с ингредиентов в угли, что вызовет их повторное возгорание. В этом случае продукт быстро сгорит.
  • Для гашения пламени используют воду или соль.
