Делаем стационарный мангал для дачи своими руками

Какие размеры имеют складные мангалы

Самыми основными параметрами сборного мангала являются длина и глубина. Первая характеристика позволяет расположить как моно больше шампуров, а вторая даёт возможность сжечь достаточное для приготовления пищи количество дров, обеспечивая при этом оптимальное расположение еды над огнём. Чаще всего переносные мангалы составляют от 40 до 80 сантиметров по длине, что позволяет размещать на них 4-8 шампуров. Глубина примерно одинакова, и выбирается так, чтобы обеспечивалась высота над огнём в 16-18 сантиметров

Но чтобы точнее определить необходимое вам значение этого параметра, нужно обратить внимание на особенности приготовления конкретного продукта


Пример чугунного мангалаИсточник kazans.ru

Ещё очень важно обращать внимание на толщину стенок мангала. С одной стороны, чем она меньше, тем легче транспортировать устройство, однако с другой стороны это приводит к тому, что в скором времени они коробятся и прогорают, а весь мангал приходит в негодность. В среднем толщина стенки должна составлять от 0,5 до 3 миллиметров

Причём срок службы менее чем 4 года может обеспечить только железо не тоньше, чем полтора миллиметра

В среднем толщина стенки должна составлять от 0,5 до 3 миллиметров. Причём срок службы менее чем 4 года может обеспечить только железо не тоньше, чем полтора миллиметра.

Как сделать складной мангал

Мангал походный складной должен быть надёжным, компактным, долговечным. Для самостоятельного изготовления мы рассмотрим две популярные модели:

  1. Простая модель, разбирающаяся на 5 отдельных элементов.
  2. Складной мангал чемодан.

Подготовка инструментов и материала

Подготовительные работы для обоих вариантов аналогичны. Для изготовления и сборки понадобятся следующие инструменты и материалы:

  • болгарка и круги;
  • дрель со сверлами по металлу;
  • ножницы по металлу;
  • линейки, рулетка;
  • чертежи;
  • листовой металл.

Кроме того, для второго варианта дополнительно нужны:

  • сварочный аппарат с электродами;
  • приспособления для нарезки резьбы;
  • пруты арматуры, труба круглого сечения.

Выбор металла

За основу складного мангала в обоих случаях можно взять лист нержавейки или жароупорной стали толщиной от 2 до 5 мм. Сталь толщиной 2 мм может подойти для первого варианта, однако конструкция долго не прослужит, особенно если в нее загружать не уголь, а дрова. Рациональнее взять лист 3 мм.

Для второго варианта двухмиллиметровый лист не рекомендуется, так как при сварке и эксплуатации его может повести, что затруднит сборку и складывание. Чтобы мангал походный складной прослужил долго, используем листовую жаропрочную сталь толщиной не менее 3 мм, а еще лучше — нержавеющую сталь: для днища толщиной 5 мм, для боковин – 3 мм. Нержавейка благодаря своим антикоррозионным и прочностным свойствам будет держать форму при высоких температурах, не покрываться ржавчиной, хорошо удерживать тепло, передавая его готовящимся блюдам.

Простой походный мангал своими руками

Первая предлагаемая самодельная конструкция подойдёт для 6-12 шампуров. Она собирается за счет системы пазов и не требует применения сварочных работ и крепежа.

Рекомендуемые размеры:

  • ширина – 280 мм;
  • длина – 350 мм;
  • высота изделия – 240 мм;
  • глубина жаровни – 150 мм.

Чертежи с размерами

Чтобы сделать самодельную жаровню необходимо перенести чертёжи на лист металла, разметить места пазов и отверстий. Ниже представлен чертеж одного из вариантов изделия.

Скачать чертеж в формате *.dxf.

Алгоритм изготовления

  1. Из листа металла болгаркой вырезают 2 продольные и 2 боковые стенки с фиксирующими выступами. В них прорезают вертикальные пазы шириной, равной толщине листа, глубиной 90 мм.
  2. Вырезают днище изделия. В нем сверлят отверстия для доступа воздуха диаметром 10 мм, расстояние между осями до 50 мм.
  3. Детали шлифуют.
  4. Собирают мангал из железа в единую конструкцию, проверяют ее функциональность. Это поможет отыскать недостатки, и, если они обнаружатся, практически сразу убрать их, подогнав конструкцию.
  5. При желании можно окрасить изделие огнеупорной краской из баллона.

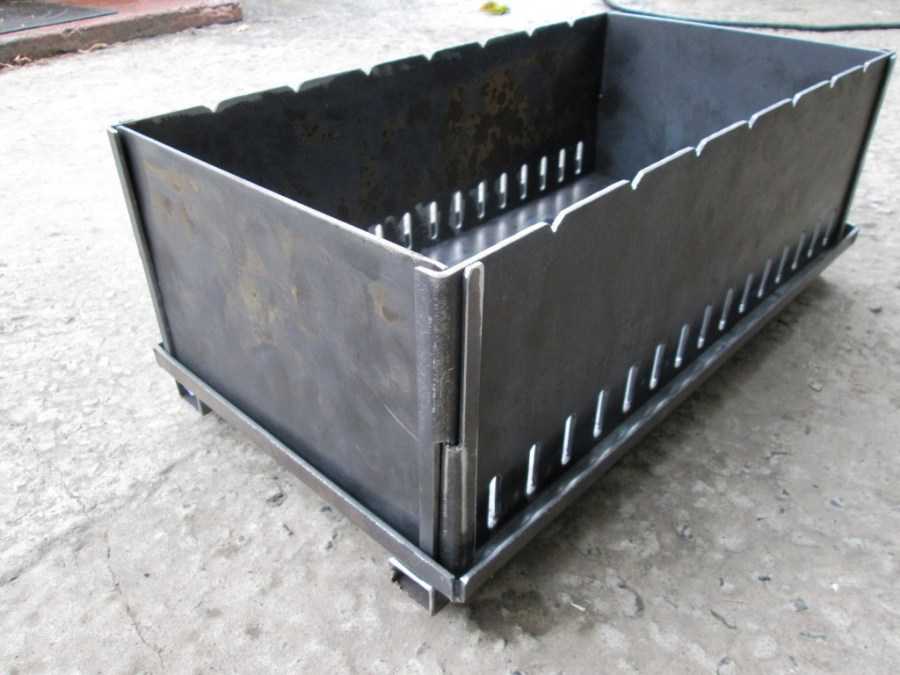

Готовое изделие:

Для изготовления составных частей также можно заказать алмазную резку, которая обеспечивает высокую точность изготовления деталей и упрощает сборку. В этом случае можно получить модели, у которой отверстия для поддува воздуха — фигурные прорези и оригинальные надписи.

Мангал дипломат своими руками

Описание изготовления вот такой тонкой модели:

Рекомендуемые габаритные размеры мангала чемодана:

Характеристика В сложенном виде В рабочем положении
Длина, мм 590 590
Высота, мм 320
Ширина, мм 300 300
Глубина, мм 14 168
Высота ножек, мм 280

Чертеж с размерами для изготовления своими руками:

Скачать чертеж в формате *.dxf.

Схема изготовления складного мангала из нержавейки

  1. Переносим чертеж с размерами на лист нержавейки. Размечаем габаритные размеры деталей, центры отверстий, линии сгиба.
  2. Сверлим отверстия.
  3. Намечаем болгаркой линии сгиба.
  4. Раскраиваем металл.
  5. Зажимаем длинные боковые стенки в тиски и отгибаем бортики по линиям сгиба.
  6. Изготавливаем оси для поворотных частей:— отрезаем болгаркой куски трубы и прута;— вставляем заглушки в верхнюю часть трубы и через отверстия привариваем;— зачищаем места сварки болгаркой.
  7. Привариваем трубу ко дну.
  8. Надеваем на оси с 2-х сторон трубы боковые стенки с отверстием и свариваем конструкцию откидной створки чемодана.
  9. Также изготавливаем вторую створку.
  10. Устанавливаем короткие боковые стенки, с внутренних сторон привариваем упоры.
  11. По двум длинным боковинам с внутренней стороны привариваем две планки для прочности.
  12. Болгаркой прорезаем пазы для шампуров.
  13. На лицевой стороне размечаем и прорезаем 4 паза под ручку-фиксатор.
  14. Изготавливаем н-образную конструкцию съемных ножек из круглого прута.

Чем покрасить мангал из металла

Если вас сильно смущает ржавчина на металле, вам придется счищать ее вручную. Желательно никаких химических средств не использовать, работать только щетками, шкурками. При желании его можно покрасить. Но краски должны быть термостойкими, а еще лучше — жаростойкими, потому что только они выдерживают температуру горения дров. Есть несколько вариантов:

  • термостойкая краска CERTA (Церта) выдерживает до +900°С, есть другое название у той же краски ОС-82-03Т;
  • эмаль термостойкая Rust-oleum, может использоваться до +1093°С, матовая, бывает в белом, сером, черном цвете;
  • термостойкая эмаль ( краска) «КО-8101» выдерживает нагрев до +650°C, есть двенадцать базовых цветов;
  • эмаль термостойкая КО-8111 Термика имеет также антикоррозионные свойства, выдерживает нагрев до +600°C.

Если хотите чтобы мангал был красивым, присмотритесь к кирпичным. Они создают прямо-таки монументальное впечатление. Даже самые простые. На простых моделях можно и попрактиковаться.

Изготовление мангала без использования сварки

Изготовить мангал своими руками без сварки возможно двумя вариантами: скрепляя при помощи уголков, болтов и гаек или пазов. Мангал с пазами будет очень полезен на природе ввиду простоты сборки и компактности при перевозке.

До начала сборки необходимо запастись следующими материалами:

  • листовым материалом в требуемом количестве толщиной 2-4 мм;
  • металлическими уголками для ножек;
  • инструментами: дрель, болгарка, тиски, молоток и ножовка по металлу.

Порядок выполнения работ:

  • необходимо сделать чертежи мангала.
  • на металле делаем разметку для дна и стенок металла.
  • согласно разметке, разрезаем металл, используя болгарку или ножовку для металла.
  • для простоты сборки подогните низ боковых стенок при помощи тисков и молотка.
  • у длинных стенок аналогичным способом подогнуть и края примыкающие к коротким стенкам.
  • на боковинах и ножках выполняем пазы для соединения между собой.
  • на длинных стенках выполняем щели под шампуры (желательно 2 типов 4 см и 7 см). Прорези разной глубины рекомендуется делать для возможности регуляции жара подаваемого на продукт приготовления, путем расположения его ниже или выше над углями.
  • по низу длинных сторон дрелью делаем отверстия диаметром около 12 мм.
  • полезно и удобно будет сделать ручки для переноса на более коротких стенках.
  • и наконец собираем получившуюся конструкцию.

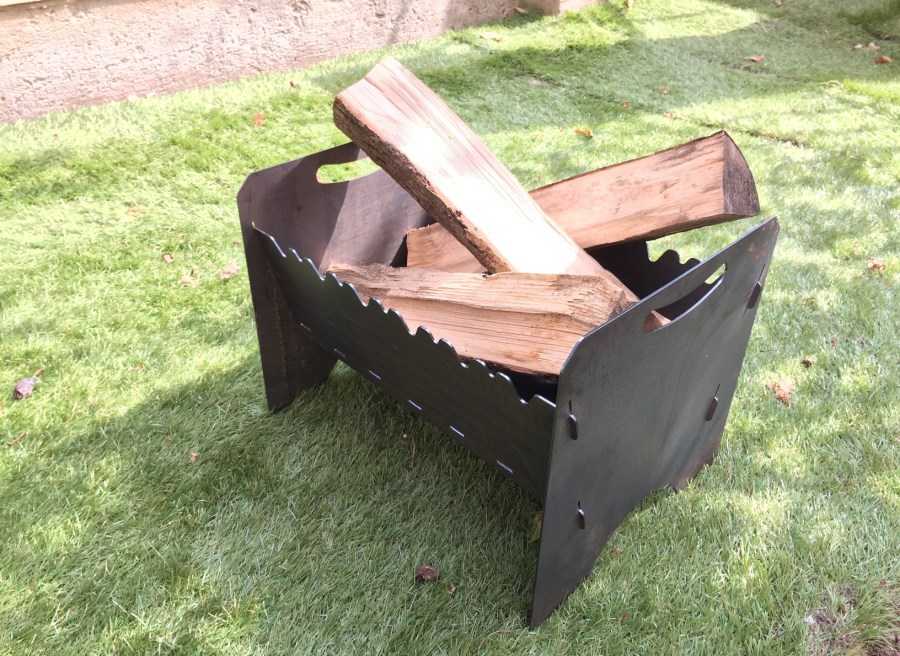

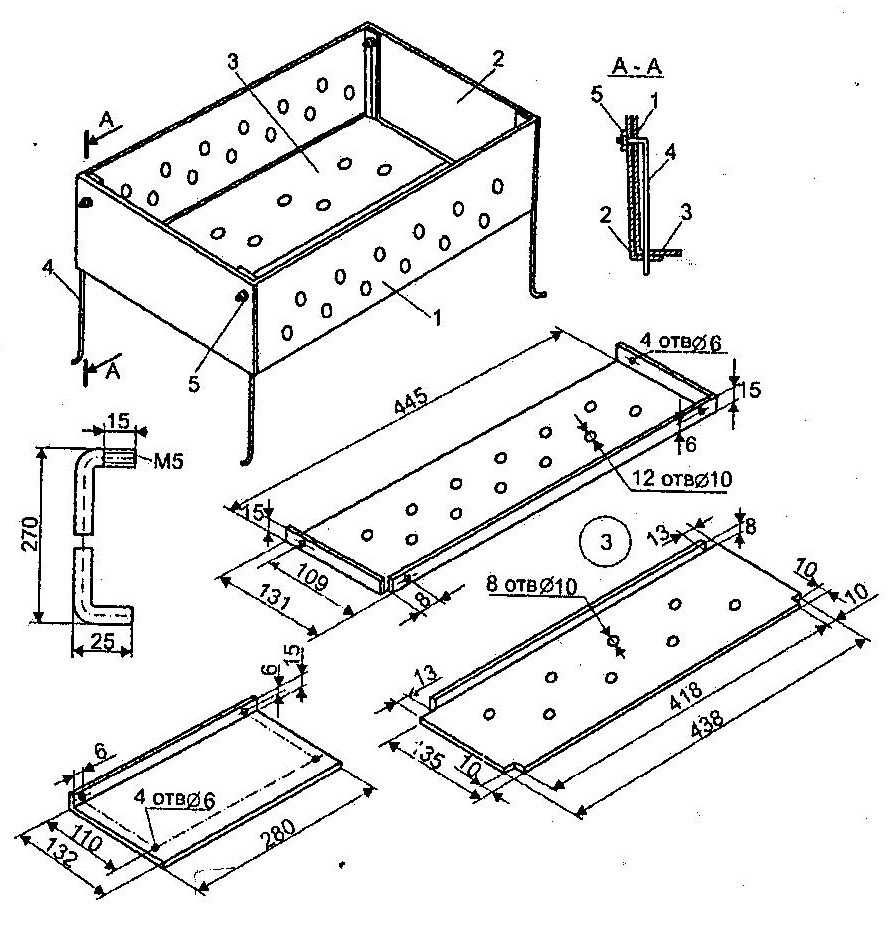

Пример чертежа разборного мангала приведен на фото ниже и в конце статьи в галерее. Это конечно не единственный вариант и множество других вариантов можно найти на просторах интернета.

Что нужно учесть при выборе складного мангала

То, что конструкция является мобильной, совсем не ограничивает её область применения и возможности. Очень часто раскладной мангал может выполнять весь комплекс задач по приготовлению пищи. Часто в конструкцию портативных мангалов бывают включены удобные и полезные функции, такие, как дополнительная горелка или электрический розжиг. К тому же в комплект могут входить решётки и поддоны, а также дополнительные точки опоры, ящики и стойки. Всё это способно облегчить процесс приготовления пищи и создать вам максимально комфортные условия во время отдыха. Стоит заметить, что если всевозможные опции входят в комплект мангала, то приобрести их будет значительно выгоднее, чем потом покупать по отдельности.


Раскладной мангал с широким функционаломИсточник youla.ru

Плюсы и минусы

Преимущества:

  • Переносной мангал можно установить в любом месте;
  • Его вес подходит для транспортировки;
  • Складная конструкция компактна, легко поместится в сумке или рюкзаке, на багажнике велосипеда или в машине;
  • В собранном виде не отличим от стационарного мангала, а значит, по функциональности ничем не отличается от собрата;
  • Обладает широким набором дополнительных возможностей, не уступая стационарной конструкции;
  • Он дешевле и доступнее для покупки.

Недостатки:

  • Процесс сборки/разборки с каждым разом увеличивает степень износа деталей, что приводит к их разрушениям;
  • Облегченный вес достигается за счет тонкого материала;
  • Разборные мангалы менее надежны и уступают в устойчивости;
  • Некоторые виды разборных мангалов сложны в сборке;
  • Они хуже, чем стационарные, держат тепло из-за обилия отверстий;
  • Имеют короткие ножки, приходится нагибаться;
  • Бывают случаи заклинивания раскладываемых элементов.

Особенности конструкции

В сложенном виде мобильный мангал имеет небольшие размеры. Устройство похоже скорее на маленький чемоданчик, который отлично помещается в багажнике. Владельцам этого агрегата нужно учитывать, что чем меньше вес, тем тоньше материал. Потому среди его основных недостатков отмечают низкую теплоемкость и способность к прогоранию. По этой причине обладатель такого мангала должен быть готовым к тому, что складная конструкция быстро износится, соответственно, придется искать ему замену.

Походное устройство обладает следующими преимуществами:

  • небольшой вес;
  • мобильность;
  • низкая цена.

Виды разборных мангалов и особенности их конструкции

Cамые простые

Самый простой переносной мангал имеет цельную, не разборную жаровню и съемные ножки. Они могут вставляться или вкручиваться в ответные элементы в нижней части корпуса.

Съемными также могут быть решетки, подставки и столики, используемые при готовке.

Крупногабаритный или среднего размера жаровник весь сезон можно использовать на приусадебном участке, а в межсезонье разбирать и заносить в подсобное помещение.

Небольшой по размеру — перевозить в багажнике автомобиля, сняв ножки и установив их на месте приготовления шашлыка.

О переносной вертикальной конструкции, которая разбирается на жаровню и подставки для шампуров, читайте в статье «Вертикальный мангал».

А вот разборный мангал из старого автомобильного диска, который еще послужит.

Преимущества переносных простых мангалов:

  • минимум времени на подготовку к работе и разборку,
  • простота конструкции.

Минусом является занимаемый объем, затрудняющий транспортировку: размер багажника ограничен, неудобно транспортировать на велосипеде или переносить на большие расстояния в руках.

C разбирающейся жаровней

Более портативный вариант — приспособление, у которого разбирается еще и основная часть – жаровня. Ее корпус выполняется из боковых стенок и днища, соединяемых при помощи системы пазов, скоб или крепежа.

К достоинствам такой конструкции относятся:

  • компактность,
  • удобство транспортировки.
  • сборка приспособления занимает больше времени,
  • отдельные части конструкции и крепеж в полевых условиях и при хранении могут теряться.

Как установить чугунную печь?

В общем, правила и методика установки чугунных варочно-отопительных печей создается на основе действующих строительных норм и правил (СНиП). Рассмотрим по порядку процесс установки готовой печи из металла:

схема установки чугунной печи

Освободите печку от заводской упаковки и проведите ее внешний осмотр
Чугун является довольно хрупким материалом и при осмотре обратите внимание на возможные трещины. Использование печи с трещинами может привести к пожару.
Как правило, вместе с печью прилагается и инструкция по эксплуатации и установке
Всегда следуйте положениям этой инструкции, так как у разных производителей печи могут иметь различные нюансы эксплуатации.
Проверьте комплектность печи

Обычно все дополнительное и навесное оборудование при транспортировке хранится в топке.
В том случае, если печь комплектуется съемными ножками — Соблюдая осторожность, переверните печь и положите ее на заднюю стенку. Следуя инструкции прикрепите съемные опоры печи

После этого поставьтее ее на опоры и проверьте устойчивость.
Проверьте комплектность соединения выходного патрубка чугунной печи и дымохода. В случае необходимости приобретите переходники соответствующей конфигурации. Учтите, что некоторые модели чугунных печей могут иметь выходной патрубок как на верхней поверхности, так и на задней стенке. В этом случае выбор места выхода дыма определяется съемной заглушкой.
При перемещении печки из чугуна с места на место поднимайте и переносите, а не волоките ее. Опоры у такого оборудования довольно хрупкие. При переносе чугунной печи вам может потребоваться помощь нескольких человек.

Правила установки чугунной печи

Перед выбором места установки печи проверьте, из каких строительных материалом изготовлены окружающие предметы. Не допускается размещение чугунной печи в непосредственной близости от легковоспламеняемых предметов. При этом необходимо оценивать не только внешнее покрытие, но и основной материал изготовления стен и перекрытий, а также предметов мебели.

Так, при наличии легкой к возгоранию деревянной стены – трубу дымохода и чугунную печь следует располагать не ближе полуметра от ее поверхности. Даже для защищенных поверхностей расстояние до печи должно составлять не менее 15 сантиметров.

Подсоединяем печь к дымоходу

Качество материала, из которого изготовлен дымоход, необходимо проверять еще до установки. Он не должен иметь никаких видимых трещин или щелей.

Особенно внимательно проверяйте поведение дымохода при первой топке. Она должна быть с очень интенсивным огнем. Именно на этом этапе определяется достаточность тяги в топке чугунной печи. При необходимости дымоход оборудуется стабилизатором тяги. Это устройство может в широком диапазоне регулировать скорость горения топлива в печи.

Учтите, что для топки печи необходим постоянный приток свежего воздуха. В противном случае кислород в вашем помещении может просто выжигаться и вы будете чувствовать себя некомфортно. Особенно это актуально для современных загородных домов, которые имеют остекление стеклопакетами, надежно изолирующими помещение. В этому случае придется предусмотреть монтаж приточной вентиляции.

Разместите под печью настил из негорючих материалов. Это может быть как просто лист кровельного железа, так и пространство, отделанное декоративной облицовочной плиткой. По краям такого участка лучше установить небольшой бордюр, который будет предотвращать выкатывание случайно выпадающих углей.

Для чугунной печи рекомендуется установка дымохода высотой не менее 4,5 метров и с внутренним сечением не менее 15 сантиметров. Такие параметры обеспечат хорошую тягу. В тоже время не стоит стремиться к чрезмерному увеличению диаметра дымохода – в таком случае топливо в вашей печи будет сгорать впустую. Место подсоединения дымохода – к задней или к верхней поверхности печи на ее производительность практически не влияет. Внутри дымохода может устанавливаться специальная регулируемая заглушка – вьюшка, в зависимости от положения которой определяется интенсивность тяги и горения топлива.

Наиболее комфортные условия чугунная печь создает, если она устанавливается по центру помещения, однако это не всегда удобно с практической точки зрения.

В заключение вы можете просмотреть познавательное видео по выбору и подключению чугунной печи.

Конструкция и принцип действия

Конструктивно мангал представляет собой неглубокий открытый резервуар прямоугольной формы из жаропрочного материала. Устройство оснащено ножками/опорой, комплектуется шампурами из нержавейки. В зависимости от модели жаровня предусматривает дополнительные элементы в виде крышки, решетки, откидных полок.

Принцип работы:

  • в жаровне разводят костер из дров или древесного угля для шашлыка;
  • на шампуры нанизывают куски маринованного мяса и овощные заготовки;
  • когда на дне мангала образуется достаточное количество накаленных древесных угольков, шампуры с заготовками располагают над ними;
  • для равномерного прожаривания продукции шампура периодически переворачивают;
  • для усиления жара от угля применяют опахало или кочергу.

Мангал предусматривает приготовление шашлыка благодаря жару от углей вместе с горячим дымом. Конструкция призвана удерживать жар путем поддержания продолжительного тления угля.

Стандартные модели

Реализуемые розничной сетью стандартные модели сходны по конструкции и представлены примерно одинаковыми габаритами.

Стандартные размеры мангалов для шашлыка из железа

Модель/Параметры, см Ширина х Глубина х Длина Высотаобщая
Мини 25х15х35 35
Стандарт 25х15х40 40
Стандарт 2 30 х 20 х 50 50
Статус стандарт 29,5 х 20 х 45 40
Классика 36 х 15 х 60 70

Малогабаритные шашлычницы разборные, со съемными ножками, из тонкого металла 0,5 — 2 мм. Среди перечисленных моделей мангал классика 36х15х60 см имеет самую вместительную жаровню. Толщина стенок — 2 мм. Разместить можно 8 — 9 шампуров по 8-10 кусков на каждом.

Стандартные модели задуманы как универсальные, и в этом их основное достоинство. Их можно использовать на даче, берегу реки, взять в путешествие.

Неоспоримыми преимуществами шашлычниц являются:

  • лаконичный дизайн;
  • удобная транспортировка;
  • легкая и быстрая сборка;
  • привлекательная цена.

Однако, не все перечисленные плюсы важны для владельца. Например, если хозяин пользуется приспособлением только на участке, ему больше важен срок службы и внешний вид изделия, чем вес и возможность его разбирать.

Минусы:

  • тонкий металл;
  • недостаточные размеры жаровни;
  • короткие ножки;
  • неудобство эксплуатации;
  • недолговечность конструкции.

Поэтому приспособление нужно подбирать индивидуально, исходя из принципов его использования.

Схема мангала с размерами

Вместе с тем, есть проверенные временем отработанные схемы мангалов с правильными размерами, на которые стоит ориентироваться и подкорректировать до идеала.

Правильный мангал будет удобен в использовании, а также прослужит длительный срок.

Преимущества и недостатки

Разборный мангал – это просто незаменимая вещь для пикника на природе. Хорошо, когда не только шашлык является собственного приготовления, но и мангал. Ведь зачастую купленная портативная жаровня не служит больше одного сезона. А если говорить о более габаритных конструкциях, то их стоимость оставляет желать лучшего.

Среди неоспоримых преимуществ компактных складных мангалов стоит отметить следующие:

  • компактность в собранном виде;
  • легкость;
  • надежность;
  • мобильность (раскладной мангал «чемодан» легко транспортируется в автомобиле, а в холодное время года может храниться в подсобном помещении, защищенный от воздействия атмосферных осадков);

  • доступная конструкция сборки;
  • долговечность (если использовать нержавеющую сталь);
  • безопасность в эксплуатации (даже при возгорании толстый металл не охватит огонь – сталь только нагреется, поэтому можно предотвратить пожар);
  • доступная стоимость конструкции (металл дешевле, чем такие типы строительных материалов, как огнеупорный кирпич или камень);
  • быстрота монтажа (при наличии всех необходимых материалов, сварочного аппарата и минимальных навыков компактный мангал можно сделать всего за несколько часов, а эксплуатировать уже спустя сутки после покраски);

Делая мангал «чемодан» своими руками, или приобретая его в магазине, стоит принять во внимание возможные недостатки. А если использовать слишком тонкий металл для конструкции шашлычницы, тогда существует вероятность, что стенки могут деформироваться

Лучше отдать предпочтение надежной и жаропрочной нержавеющей стали

А если использовать слишком тонкий металл для конструкции шашлычницы, тогда существует вероятность, что стенки могут деформироваться. Лучше отдать предпочтение надежной и жаропрочной нержавеющей стали.

Как сделать разборный мангал без сварки своими руками

Разборный мангал для шашлыка своими руками без сварки имеет особенности. Конструкция имеет два дна. Отверстия в боковых стенках сверлят между ними. Порядок работ:

  1. По схеме наносят разметку на лист металла. Болгаркой вырезают детали. Выпиливают пазы и шипы.

    Боковые отверстия обеспечивают приточную вентиляцию, что ускоряет розжиг бревен

  2. На первом днище проделывают отверстия. Второе оставляют цельным.
  3. В верхней части боковин делают отверстия для шампуров на расстоянии 4-5 см.

    Толстый металл 6 мм позволяет избежать деформации от высоких температур

Воздух поступает сбоку в зольник и равномерно проходит наверх, обдувая каждый уголек. Равномерный поток обеспечивает правильный жар мангала. Единственным недостатком такой конструкции является его вес. Переносить очаг тяжело, но в багажнике его перевозить можно.

Чтобы сварить разборный мангал своими руками при помощи сварочного аппарата, соблюдают правила безопасности. Одевают защитные перчатки, очки и фартук. Собирают мангал вертикальный разборный по чертежу, приведенному ниже. Такую массивную конструкцию можно устанавливать в стационарную кирпичную зону барбекю.
