Размеры камина (73 фото): декоративный встроенный камин в доме, стандартная модель с топкой своими руками

Особенности

Русская печь всегда была незаменимым атрибутом в жилом доме. Позже ее вытеснили камины из кирпича. На первый взгляд может показаться, что между ними нет разницы, но на самом деле это устройства, имеющие существенные отличия в эксплуатационных характеристиках (у каждого из них есть свои преимущества и недостатки).

Печь – это сооружение, которое служит для отопления всей площади помещения. Огонь в печи прикрыт заслонкой. По специальной технологии сложен дымоход. Это не дает возможности скапливаться угарному газу в помещении и способствует более высокой теплоотдаче печек в сравнении с каминами. Подачу воздуха в печь контролирует поддувало, которого нет в конструкции камина. Оно обеспечивает и экономию топлива.

Камин не дает тепло в больших количествах, как это возможно при использовании печи. Чтобы растопить и прогреть печь, нужно намного больше времени, но разогретая печь равномерно отапливает все помещение и тепло в доме сохраняется на 10-15 часов.

Камин представляет собой агрегат, имеющий более упрощенную конструкцию, чем печь. Очаг у него открытый и над ним сосредоточен дымоход. По своему устройству камин больше вентилирует теплый воздух, чем нагревает его. В стене или в пристроенной к ней территории расположен топливник. Дверца или заслонка не предусмотрена, а вместо нее делается открытый большой проем. Через него лучи тепла попадают на греющихся у камина людей.

Хорошая тяга через дымоход обеспечивает доступ кислорода в помещение. Воздух поддерживает горение топлива. Дымосборник сконструирован таким способом, что из топки дым сразу попадает в трубу, не задерживаясь в помещении.

Чтобы дым не скапливался в комнате, дымоход делают с большим диаметром. Камин, в отличие от печи, можно быстро разогреть, но постоянно необходимо подкладывать в огонь дрова, чтобы поддерживать тепло.

Пространство, которое обогревается с его помощью – это место прямо перед топкой. В отличие от печи, камин расходует гораздо больше топлива.

Это устройство чаще всего устанавливают для создания притягательной и необычной атмосферы в жилище. Романтичная обстановка в комнате при мерцании огня в топке располагает к раскрепощению и отдыху.

Когда в доме не проживают, а наведываются время от времени, то использование камина подходит наилучшим образом для таких случаев.

Отделка камина – последний этап работы

Разные варианты отделки камина способны кардинальным образом менять его стилистику. Подавляющее большинство мастеров, которые выполняют кирпичную кладку, желали бы естественную текстуру использовать в качестве оформления. Но чтобы добиться эстетичного внешнего вида, приходится тренироваться в кладке кирпича, а печь не терпит ошибок. Тогда на помощь придет отделка. Различные варианты позволят применить на практике свой художественный вкус. Декоративный камень в виде плитки придаст оригинальность композиции, так как возвратит наблюдателя в эпоху первобытности.

Плитки керамики и декоративного камня наклеивают на подготовленную поверхность камина с помощью плиточного клея. При абсолютном отсутствии опыта знатоки рекомендуют использовать именно камень. Он своей текстурой скрывает все недостатки кладки. Обрабатывается болгаркой очень легко. Варианты исполнения облицовки зависит от дизайнерских способностей каждого.

Дополнительные варианты отделки заключаются в установке на каминную полку предметов, ярко указывающих на определенную временную или стилевую принадлежность. Это могут быть предметы утвари, игрушки, глиняные поделки. Инструменты для открытого очага, стоящие в углу, тоже внесут свою лепту в оформление комнаты. Пользоваться камином можно будет только после полного застывания раствора.

Другие виды каминов

Кроме дровяных каминов, в продаже имеются отопительные приборы, работающие на другом топливе. Такие модели устанавливаются гораздо быстрее и проще, чем кирпичные, так как продаются в готовом виде и требуют минимум усилий для их подключения или просто установки:

Камин, работающий на газе, прост не только в установке, но и в эксплуатации, но подключать его должен мастер, имеющий для этого допуск. В организации, занимающейся контролем за газовым снабжением, нужно обязательно получить разрешение на его установку, и это часто бывает причиной нежелания устанавливать этот прибор.

Для газового камина не нужно устанавливать отдельную дымоходную трубу — достаточно будет подключить ее к коаксиальному дымоходу, который выводится через стену.

Внутри топки установлены аксессуары, которые имитируют дрова и живой огонь.

  • Электрокамин подойдет не только для дома, но и для квартиры. Такие модели могут быть стационарными и мобильными. Некоторые стационарные камины производятся в виде каминных топок, имеющих вокруг очага красивые порталы. Такой прибор не требует дымохода, его нужно просто установить и подключить к электрической розетке. Современные модели каминов оснащены электроникой, что позволяет управлять его нагревом, переключением и выключением с помощью пульта.
  • В последнее время в моду активно входит экокамины, работающие на этиловом спирте. Они не требуют другого топлива и достаточно экономны, но они не согреют комнату, и служат только декоративным украшением интерьера. Можно сказать, что биокамин предназначен для согрева души и создания определенного настроения и атмосферы, нежели как отопительный прибор.
  • Можно сделать и просто имитацию камина из гипсокартона и металлического профиля. Конечно, в таком декоративном камине нельзя будет разжечь огонь, но он отлично украсит стену и послужит полкой для интерьерных аксессуаров.

Если появилось желание установить в доме камин, проблем с этим не будет, просто адекватно оцените свои силы, готовы ли вы выкладывать кирпичный камин или вашего рвения хватит только на покупку и установку декоративного камина. На сегодняшний день выбор материалов и готовых изделий настолько широк, что приобрести или построить желаемый вариант камина не составит труда. Главное — нужно собраться и заняться этим делом вплотную, и если уже начали — обязательно достраивайте до конца!

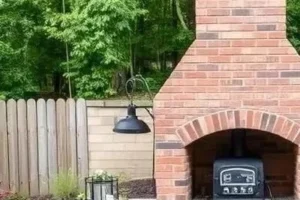

Процесс строительства уличного камина

Рекомендуем вам следовать этой пошаговой инструкции, четко выполняя все действия вы 100% будете удовлетворены получившимся результатом!

1. Создаем проект

Попробуем разобраться, как можно своими руками построить уличный камин, совмещенный с мангалом или грилем. Это будет довольно серьезное сооружение, строительство которого начинается с создания проекта и формирования фундамента.

чертеж уличного камина

При создании проекта вам придется определить место расположения будущего камина-мангала. Его лучше расположить в соответствии с имеющейся розой ветров, так, чтобы дым от огня выносился за пределы участка. Если таким образом расположить камин не удается – то в нем должен присутствовать серьезный дымоход, вытягивающий все продукты сгорания.

Предотвратить сквозняки в месте расположения уличного мангала-камина можно с помощью живой изгороди или декоративных стенок.

Собственно уличный камин-печь представляет собой бокс с тремя стенами. Это минимальное количество элементов для открытого камина. Он также может быть оснащен стационарной дымовой трубой и различным дополнительным оборудованием, например столиками для разделки мяса или полкой-нишей для сушки дров.

2. Выбираем материал

Приступаем к выбору материала для строительства уличного камина. Допустим, мы хотим построить сооружение из кирпича. В этом случае внутренняя поверхность, а желательно и весь камин был построен из клинкерного кирпича. Он довольно прост в строительстве.

клинкерный кирпич

А вот для декоративной облицовке можно выбрать любой негорючий материал. Возможно, вам захочется облицевать уличный камин плиткой под дикий камень, создав брутальный дизайн, а возможно, вы выберете более легкую, игривую облицовку.

Также заготавливаем для строительства строительные смеси для кладки и закрепления облицовки. Не забываем подготовить металлические части: решетку мангала, колосник. Для внутренней поверхности трубы дымохода стационарного уличного камина можно использовать асбестоцементную трубу.

3. Начинаем строительство: фундамент

Начинаем переносить чертеж в реальность. Наш уличный камин из кирпича будет иметь солидный вес и поэтому при его возведении нам не обойтись без фундаментного основания.

Под уличный камин можно сделать простой фундамент в виде плиты толщиной около 15 сантиметров. Для этого размечаем место, снимаем верхний плодородный слой и копаем котлован. На дно котлована укладываем и трамбуем подушку из песка и щебенки. Создаем опалубку и размещаем внутри нее металлические прутья армирующего каркаса. Заливаем бетонный раствор и ждем его полного застывания.

фундамент в виде плиты

Также в качестве основания можно уложить и готовую железобетонную плиту.

Часть основания, выступающую над землей можно облагородить, обложим ее декоративной плиткой или бутовым камнем.

4. Кирпичная кладка: порядовая схема

Для соединения выкладываемых кирпичей применяем раствор из песка и цемента в соотношении 2 к 1. При кладке стационарного уличного камина в смесь можно добавлять пластификатор и морозоустойчивую присадку. При кладке топки в фиксирующую смесь добавляется присадка для повышения жаропрочности. Такую присадку можно изготовить и самостоятельно, добавив полтора килограмма соли на ведро смеси.

кирпичная кладка

Особое значение имеет выбор материала для облицовки внутренней поверхности топки. Для этого можно использовать несколько типов материалов:

  • Имеющих пористую структуру. К таковым относятся ракушечник или песчаник.
  • Прочные природные камни, такие как базальт или доломит.

кладка кирпича своими руками

Чтобы самостоятельно проверить жаропрочность материала, положите на испытываемый образец старую автопокрышку и подожгите ее. Неустойчивый материал разрушится – такие материалы не должны иметь непосредственного контакта с огнем, иначе ваше творение разрушится после первой же топки!

5. Украшаем уличный камин

Красить уличный камин можно различными архитектурными деталями. Хорошим выбором будет создание арки. В этом случае предварительно изготавливается из деревянного щита шаблон, на который выкладываются кирпичи, составляющие свод арки. Последним вставляется верхний кирпич, играющий роль своеобразного замка. После высыхания раствора и скрепления кирпичей – деревянный шаблон удаляется.

арка из кирпича

Поверхность построенного уличного мангала можно облицевать декоративной плиткой.

облицовка декоративной плиткой

Условия для нормальной тяги

Все слышали о таком термине, как тяга. Даже не зная определения, можно интуитивно представить себе, что это такое. Встречаются мнения, что это разность давлений или разность температур между верхней и нижней точками дымохода.

Измерить скорость движения продуктов сгорания в домашних условиях невозможно. Перед розжигом камина рекомендуется убедиться, что тяга присутствует. Для этого следует наблюдать за поведением пламени горящего куска бумаги, а оценить величину этой тяги уже можно по поведению самого камина после растопки.

Схема кладки кирпичей

Чтобы не полагаться на волю случая, тщательно изучаются все факторы, влияющие на величину тяги. Среди них выделяют динамические (атмосферное давление, осадки, ветер, повреждение дымохода) и статистические, зависящие от того, какие размеры камина были выбраны при строительстве, какова его ширина, высота.

Расчет размера конструкции камина

После того как определено помещение, в котором будет размещаться камин можно проводить расчеты основных параметров камина. Исходной точкой в этом процессе будет вычисление площади комнаты. Именно площадь комнат влияет на вычисление основных параметров – размера каминного окна, глубины топки, размеров задней стенки и высоты установки каминного зуба. Но сначала определяется площадь комнаты.

Вторым этапом выступает вычисление размеров каминного окна  – высоты камина и ширины топки. Зависимость этих показателей от площади помещения заключается в следующем – площадь окна наиболее эффективной топки равна 1/50 площади помещения. Полученное значение соответствует площади фронтальной части топки. Высота и ширина портала согласно стандартным размерам соотносятся между собой в пропорции 2:3. Зная эту пропорцию можно вычислить размеры топочного окна.

Третьим этапом выступает вычисление глубины топки и размеров задней стенки. Принято считать, что пропорция 2/3 наиболее удачная для соотношения высоты окна и глубины топки. Поэтому, зная размер высоты камина, можно вычислить и глубину топочной камеры.

Четвертым этапом проведения расчетов выступает расчет сечения дымохода. Здесь при вычислении минимального внутреннего сечения за основу берется показатель отношения площади окна топки к площади сечения дымохода. Сечение дымохода принимается в 10-15 раз меньше чем площадь портала топки. При этом следует помнить, что показатель в 1/10 берется для дымоходов квадратного или прямоугольного сечения. Показатель 1/15 площади применим для труб круглого сечения.

Еще одним показателем необходимым для расчетов выступает высота дымохода. Для двускатной кровли он зависит от расположения дымохода относительно конька. Если точка вывода трубы будет на расстоянии 1,5 метра от конька кровли, то трубу нужно делать выше кровли минимум на 0,5 метра. Если это расстояние больше, то в таком случае необходимо прибегнуть к геометрическим вычислениям. От горизонтали конька по скату, где расположена труба, проводится луч под углом в 10 градусов. Точка пересечения с вертикальной прямой, проходящей через дымоход и будет оптимальной верхней точкой дымохода.

Частые ошибки, допускаемые при расчете каминов

При проведении самостоятельных расчетов часто допускаются одни и те же ошибки. Такие ошибки чаще всего связаны:

Неправильным выбором размеров высоты камина. Как правило, в расчетах берется наибольшее значение, из-за чего вся конструкция получается неоправданно огромной.

Неправильным выбором места размещения камина.

Неправильным расчетом внутренних сечений топки, дымохода, размеров глубины и высоты топки.

Неправильным расчетом фундамента под конструкцию.

Данные ошибки обычно становятся очевидными по окончании работ, когда готовая конструкция получается с другими качествами, нежели планировалась.

Расчет параметров

Исходной точкой для расчета конструкции может служить объем комнаты или ее площадь. Чтобы определить площадь каминного окна, являющегося передней частью топки, нужно площадь комнаты разделить на 50. Все необходимые измерения для дома реально провести без специальных приборов. Зная площадь топочного отверстия, придется решить небольшую задачу по математике. Отношение ширины и высоты окна выражается дробью 2/3. Исходя из этих условий, определяются первые конкретные размеры.

От глубины топки теоретически скорость течения газов не должна зависеть. Но практика показывает абсолютно противоположные результаты.

  • Чрезмерная глубина ведет к увеличению скорости. Такой исход считается неблагоприятным, так как тепло не будет успевать передаваться в комнату и вместе с теплым воздухом покинет помещение через дымоход.
  • Малая глубина топки – прямая причина плохой тяги. Комната постепенно начнет наполняться продуктами сгорания.

Стандартную глубину привязывают к высоте окна. Она составляет 2/3 от значения последней. Выбранные пропорции проверены годами и являются истиной, к которой нет необходимости подбирать теорию.

Готовый чугунный вариант

Полный расчет камина подразумевает вычисление параметров и для дымохода. Но здесь основные показатели находятся в зависимости от формы дымового канала. В поперечном сечении канал может представлять собой круг, квадрат или прямоугольник.

Конвекционные потоки поднимаются по дымоходу по сложной траектории, которая похожа на спираль. В результате этого в канале круглого сечения воздушные массы практически не встречают препятствия. В остальных двух видах каналов по углам образуются микропотоки, которые своим завихрением препятствуют движению дыма. В таких дымоходах целесообразно говорить об эффективном канале, с площадью, гораздо меньшей площади дымового отверстия.

Данная теория является доказательством того факта, что при одинаковой высоте дымохода величина тяги зависит от формы сечения канала. Усредненные параметры дымохода можно установить и их придерживаться при строительстве. На длину трубы будет влиять место ее выхода сквозь кровлю

Здесь важно не соблюдение пропорций, а расстояние от трубы до конька. Если оно варьируется в пределах 1,5 м, то труба возводится выше верхней точки крыша на 0,5 м

Таблица на основе габаритов дымовой трубы

Следующий диапазон расстояний, ограниченный тремя метрами, соответствует равенству уровней трубы и конька. При расстоянии от трубы до конька, превышающем 3 м необходимо применить геометрические построения. Мысленно следует провести горизонтальную линию через самую верхнюю точку крыши. От нее отсчитать угол 10° градусов и провести луч. Наша труба должна заканчиваться на пересечении луча и оси дымового канала.

Не следует забывать и про площадь канала. Она должна быть в 10 раз меньше, чем площадь каминного окна. Если выполнить канал с большей площадью, то это не приведет к увеличению тяги, как может показаться на первый взгляд. Слишком большая площадь способствует прорыву потоков холодного воздуха из атмосферы в комнату. Это явление называется обратной тягой.

Дымоход

Вот и закончились работы, связанные с реализацией основной задачи. Как мы и отмечали, установка топки происходит без определенных сложностей, но велико количество сопутствующих работ, поэтому весь процесс занимает длительное время.

Дымоход в чугунном камине представлен трубой, это облегчит задачу его монтажа, так как не придется выполнять кирпичную кладку. Труба прячется под каркасом, сделанным из металлического профиля. Снаружи каркас зашивается гипсокартоном, но предварительно нужно провести теплоизоляцию. Она воспрепятствует возникновению конденсата и повысит срок службы трубы.

Начинается отделка сооружения

Изоляционный материал укладывается в каркасе вокруг дымохода. Удобнее всего зашить две боковые стенки каркаса, а через фасад укладывать изоляцию. Когда все будет готово, можно устанавливать фасадный лист. Сборка дымохода производится достаточно быстро, если есть навык работы с гипсокартоном.

Остается только поработать с дымоходом

Устройство камина

Разделить этот прибор можно на три основных элемента.

  1. Топка.
  2. Дымоход.
  3. Портал.

Конечно, это всего лишь основные части, которые видны со стороны. Внутри же устройства есть еще несколько элементов, которые наделены вспомогательными функциями.

  • Дымовой карниз – он размещен над топкой.
  • Каминный стол, отделяющий топочную камеру от напольного основания помещения.
  • Под – это пол топливника, который собирается из огнеупорного кирпича.
  • Задняя каминная плита выполняет те же функции, что и под. Только с ее помощью ограждается топка от стены.
  • Хайло – это дымосборник в виде воронки.
  • Гусек – так называемый каминный зуб. Его назначение – защита помещения от проникновения сажи и копоти.

Хотелось бы отметить, что портал – это чисто декоративный элемент. Он возводится с одной целью – скрыть все неприглядные стороны камина. Он не имеет никакого отношения к теплотехническим процессам, происходящим внутри отопительного агрегата. Поэтому его сооружают из обычного кирпича, который облицовывают различными материалами.

Такое устройство отопительного прибора с открытым топливником и небольшими размерами говорит только о том, что отапливать им большие помещения невозможно. Об этом мы уже упоминали выше. Просто хотелось бы добавить, что коэффициент полезного действия камина не превышает 20%. Получается так, что практически все тепло, выделяемое сгоранием дров, вылетает в дымоходную трубу. Чтобы улучшить параметры камина, специалисты рекомендуют:

  • Увеличить ширину топки, но уменьшить ее глубину.
  • Верхнюю часть прибора, а также боковые стенки сделать наклонными в сторону комнаты. Таким образом, выделяемое топкой тепло будет интенсивно поступать в помещение.
  • Оптимальное место установки – угол комнаты. Неудачное место – у стены около окна.

Размеры топки

При выборе размеров топки нужно исходить из двух характеристик – размера отапливаемого помещения и финансовых возможностей. Стандартные размеры топок по таблице увеличиваются с шагом 10 сантиметров, и зависят от формы топки, при это также нелинейно растет их цена. Не следует думать, что самый большой камин – самый лучший, отапливаемое помещение и камин должны быть соразмерны.

Размер короба должен быть выбран соответственно размеру топки. Важный фактор – был ли камин предусмотрен в проекте дома и есть ли для него место на плане помещения. Если место было предусмотрено, выбор топки и монтаж не составляют особых сложностей. Если нет – рекомендуется перед выбором камина проконсультироваться с квалифицированными монтажниками, которые еще на первом этапе проконсультируют вас по установке и выбору места под камин.

Также не следует забывать, что непосредственно над камином нельзя устраивать натяжные потолки. При проектировании камина и подборе топки нужно помнить, что камин — это не только топка, а еще дровница (обычно под стандартный размер полена), место для совка, полка.

Стоит отметить, что современный камин на основе топки и конвекционного короба занимает гораздо меньше места, чем классический камин из кладки с открытым очагом, так как многие конструктивные элементы, такие как хайло и зуб уже сделаны внутри топки. Кроме того, за счет конвекционного короба с тепловыми отверстиями, современный камин гораздо быстрее и эффективнее прогревает помещение, а также гораздо проще и быстрее в изготовлении.

фото

Условия для нормальной тяги

Все слышали о таком термине, как тяга. Даже не зная определения, можно интуитивно представить себе, что это такое. Встречаются мнения, что это разность давлений или разность температур между верхней и нижней точками дымохода.

Измерить скорость движения продуктов сгорания в домашних условиях невозможно. Перед розжигом камина рекомендуется убедиться, что тяга присутствует. Для этого следует наблюдать за поведением пламени горящего куска бумаги, а оценить величину этой тяги уже можно по поведению самого камина после растопки.


Схема кладки кирпичей

Чтобы не полагаться на волю случая, тщательно изучаются все факторы, влияющие на величину тяги. Среди них выделяют динамические (атмосферное давление, осадки, ветер, повреждение дымохода) и статистические, зависящие от того, какие размеры камина были выбраны при строительстве, какова его ширина, высота.

Полезно знать: Как сделать камин из печки, пара простых способов

Инструменты, необходимые для возведения камина

Для того, чтобы выложить камин, ни на что не отвлекаясь в процессе работ, следует запастись набором основных необходимых для этого инструментов и приспособлений, к которым относятся:

  • Печной молоток. Состоит из ручки и стальной насадки. С одной стороны насадки находится обух, с другой – лопатка-кирочка. С ее помощью осуществляется раскалывание и отескакирпича для придания ему необходимой формы. Так как данное действие предполагает нанесение по инструменту ударов разной силы, то лучше запастись двумя печными молотками.
  • Кельма. Представляет собой лопатку для нанесения и выравнивания раствора.
  • Уровень. Используется для проверки горизонтальности поверхности кладки. В некоторых случаях уровень может быть приспособлен и для проверки вертикальных поверхностей.
  • Отвес. В том случае если вертикальность поверхности кладки нельзя проверить уровнем, используется обычная нитка с грузиком, называемая отвесом.
  • Большая емкость. В ней будет замешиваться раствор для кладки.
  • Сито. Песок для раствора нуждается в предварительном просеивании.
  • Стремянка. Кладка верхних рядов требует нахождения мастера на возвышении.
  • Рулетка. Строительные работы неизбежно сопряжены с измерением длины.

Порядовка, отражающая особенности той или иной отопительной конструкции позволяет значительной упростить процесс кладки. Определившись с видом желаемого камина, нужно лишь найти соответствующую схему-порядовку, подготовить необходимые материалы и инструменты и можно смело приступать к строительству. Правда, стоит учитывать различные уровни сложности возведения разных каминов и трезво оценивать свой уровень мастерства в этой области.

Мощность

Подробно отвечая на вопрос как выбрать каминную топку, невозможно оставить без внимания показатели мощности конструкции. Именно от нее будет зависеть целесообразно ли приобретение или финансы были потрачены впустую.

Чтобы выбрать правильное изделие, прежде всего, необходимо четко знать объем помещения, который предполагается отапливать. Стоит для себя понимать, какая основная цель камина: основной источник тепла, либо дополнительный (декоративный элемент в интерьере).

В процессе покупки нужно обязательно уточнить следующие параметры:

  1. Какой диаметр у каминной топки.
  2. Сколько всего весит изделие в сборе.
  3. Какова длина дымоходной трубы.

Для расчета площади можно опираться на следующие показатели:

  • Мощность топки, используемой для отопления помещения площадью от 50 до 110 квадратов, должна соответствовать минимум 10-11 киловаттам.
  • Если дом очень большой, тогда мощность стоит рассчитывать исходя из затрат 1 киловатт энергии на 10 квадратов отапливаемой площади.
  • При необходимости прогреть помещение с площадью 110-150 квадрат, топка камина должно иметь мощность 11-15 киловатт.

Когда процесс выбора мощности топки для дома становится достаточно сложным, например, показатели площади находятся на критичных границах, стоит отдавать предпочтение изделию, где рассматриваемый параметр меньше, поскольку при эксплуатации энергии все равно вырабатывается больше чем заявлено.

Если вы четко знаете, какие бывают камины и виды топок, то проблем с выбором правильного изделия не возникнет, но когда имеются сомнения, все же лучше посоветоваться с профессионалом.
