Как выбрать и работать ручным буром

Эффективная работа

Для того чтобы бурение было эффективное, следует помнить о некоторых нюансах. К примеру, необходимо проделать большое количество отверстий для забора, но нужно сэкономить средства. В этом случае лучше выбрать садовый бур, но с хорошо заточенной режущей частью. Наконечник и боковые грани также нуждаются в заточке. Только после этого можно переходить к работе. В размеченном заранее месте бур ставится в вертикальное положение, после этого происходит бурение ям под столбы забора.

Когда в грунте очень много глины и песка, то через несколько витков бурить уже будет тяжело. Для решения проблемы необходимо вытащить бур и залить туда ведро воды. Через 15 минут можно продолжать бурение скважины под столбы. Дальше работу будет намного проще сделать. Если бур застрял в лунке, то его необходимо расшатать из стороны в сторону, после чего вытащить. Сделать это будет уже легче. На шнеке может быть много земли. Её нужно снимать ножом, после чего залить ещё воды и продолжать бурение.Это интересно: как сделать бур для земли своими руками.

Ударно-канатное бурение

Еще один способ вырыть колодец на частном участке собственноручно. Понадобятся инструменты: тренога, лебедка, трос и сам бур. Высота треноги в среднем должна составлять 2,5 метра, к ее верхней части крепится блок с тросом. Лебедка находится возле опор. Рабочим инструментом является часть трубы с толстыми стенами и проваренным швом.

К верхней части приваривают по горизонтали металлическую полоску, на которой делается петля троса, где подвешивается основание. Извлекается грунт благодаря прорези длиной в 75 процентов от длины основания. Нижний край трубы заострить и сделать внутри специальный захват лепесткового или шарикового вида. В захвате будет оставаться земля, поэтому его высота от нижнего края трубы должна составлять около 6 см.

Классификация

Легкий мотобур, бензобур, мотобур – это компактный, легкий инструмент для работы одного оператора при выполнении небольшого объема работ. Его могут использовать как профессионалы, так и хозяева дачных участков и жители сельской местности для столбов при установке ограждений. Легкий мотобур может выполнять бурение грунта до полутора метров при диаметре шнека 2,5 см.

Механический бензобур, мотобур, ямобур для двух операторов. Это более серьезный иструмент. Он работает на почвах до третьей категории, может бурить на глубину более двух метров, имеет шнек, диаметром до 30 см, крутящий момент гораздо больше, чем у легкого мотобура. Применять этот инструмент можно при установке дорожных знаков, ограждений, фундаментов. Работают с этим оборудованием два оператора.

Механический – это колесная техника, может управляться одним оператором. Этот механизм умеет: обрабатывать грунт до третьей категории включительно, бурить грунт на глубину до трех метров, поднимать на поверхность выработанный грунт при помощи треноги с лебедкой. Диаметр шнека – до тридцати сантиметров.

Ямобур, мотобур, бензобур с гидравлическим приводом. Основным отличием гидравлического от механического является высокая надежность простота в техобслуживании. Сложные механические устройства заменены простейшим гидроприводом, который полностью гасит обратный удар при столкновении с препятствием в грунте. Бурят в грунте до третьей категории включительно. Бурят до трех метров вглубь грунт до третьей категории сложности.

По функциональности:

  • бурильные машины;
  • бурильно-крановые машины;
  • бурильно-сваебойные машины;
  • многоцелевые буровые установки.

Шнековые
Эти модели могут являться как неразборными, так и разборными. В первом случае диаметр шнека составляет около 25 см, а длина самой установки – 2 м. Второй вариант модели, в сравнении с первым, имеет большую длину – 2,5 м. Однако диаметр шнека достигает лишь 18 см.

Разборной шнековый состоит из основной части, на которой присутствует винтовая лопасть, а также удлиненной составляющей, именуемой съемной рукоятью.

Ручные
Внешне представляют собой металлические столбы, на конце которых имеется заострение и лопасть винтового типа. Довольно часто ручные установки арендуют с целью благоустроить приусадебные территории. Они позволяют легко справляться с работой по формированию ям:

  • для высадки деревьев и кустарников;
  • для прокладывания систем водоснабжения;
  • для установки мачт освещения;
  • для установки заборов, шпунтовых ограждений котлованов, столбов.

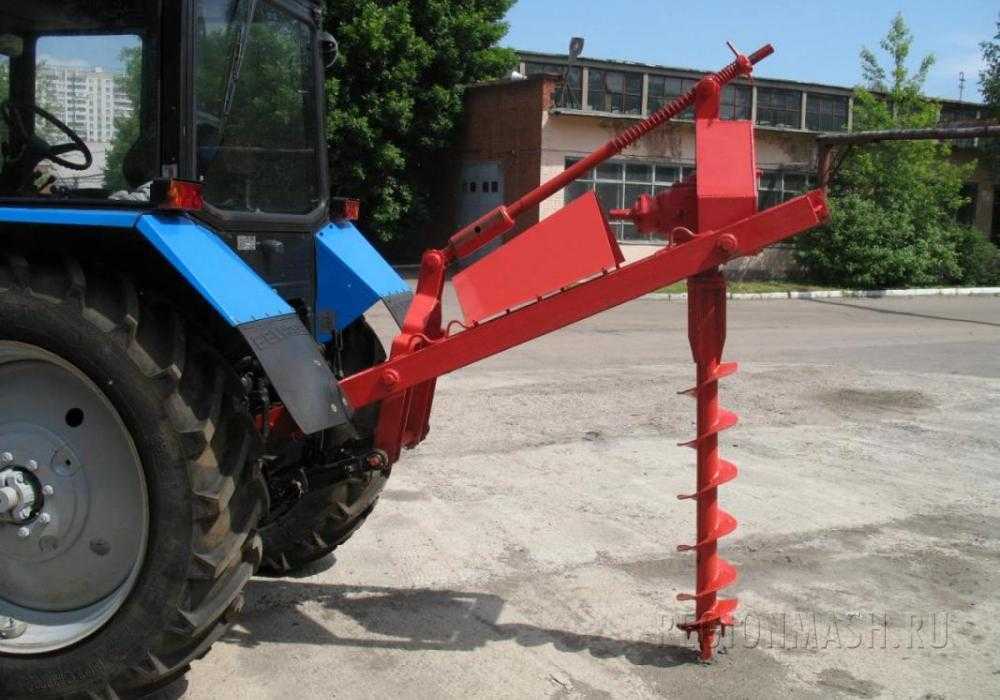

Навесные

Это устройства, которое монтируют путем навешивания на строительную технику, к примеру, на экскаватор либо трактор. С помощью такого оборудования в грунте создаются неглубокие отверстия. Основным достоинством является возможность использования в сложных условиях, когда добраться до места бурения отверстия довольно трудно.

Указанное преимущество обусловлено наличием регулируемой стрелы. Чем больше длина стрелы, тем проще добраться до рабочей площадки.

Чертежи и размеры

Схема изделия является шаблоном и позволяет наглядно прикинуть, как располагаются стадии процесса изготовления будущего инструмента. Размеры садового бура могут быть следующими:

  • ручка (если изделие ручное) – перекладина длиной 0,5 м;
  • стержень – порядка 1 м (без дополнительных секций);
  • диаметр диска, разрезаемого на части – 15-25 см (ориентир – готовые пильные диски для болгарки);
  • длина наконечника – до 10 см (пика или сверло);
  • расстояние на оси, отданное под установку дисков (с учётом уклона), после пики или сверла – до 15 см;
  • угол наклона ножей вверх – до 30 градусов.

У шнекового бура длина «винта» (монолопасть в несколько витков) может доходить до полуметра. Наклон винтового хода может достигать всё тех же 30 градусов (в любой точке монолопасти). Остальные части шнекового бура такие же, как и у простого двухлопастного.

Габариты бура для посадки рассады, например, помидоров, в целом совпадают с размерами рабочей части обыкновенной штыковой лопаты. Её режущие грани подрезаются так, что штык лопаты из круглого становится спрямлённым и заострённым под тупым углом. С противоположного (верхнего) края отрезается листовой загиб. В отверстие, из которого вытащена ручка, может быть приварен длинный (более полуметра) бур по бетону (под универсальный зажим перфоратора). Бур, изготовленный из штыка лопаты, целесообразно применять с приводом, поскольку для ручного бурения он требует больше усилий, чем наклонный винт шнека или полудиска обычного садового бура.

Бур любой разновидности может комплектоваться дополнительными секциями. Каждая из них увеличивает глубину бурения грунта на метр. Эти удлиняющие секции применяют, когда хозяин решил самостоятельно пробурить скважину для воды. Одна такая секция применяется, когда грунт мягок. Это могут быть столбы для забора и других некапитальных сооружений, заглубляемые на 1,4 – 2 м.

Определившись, какой вам нужен ямобур, вырежьте из картона эскиз для лопастей. По нему резать лист стали легче и быстрее.

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

  • лопасти;
  • землеприемник;
  • раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Используемое оборудование

Автоматизированные приспособления позволят не только сэкономит время, но и избежать тяжёлого физического труда. Чем выше ограждение и масса материалов, используемых при постройке ограды, тем глубже придётся бурить лунки для заборных стоек. Приблизительные данные для надёжной установки в случае двухметровой опоры составляют 0,6−0,7 метра, трубы для небольшой калитки — 20−30 сантиметров. В зависимости от объёма вынимаемого грунта можно воспользоваться несколькими способами:

  • употребить лопату или специально изготовленный ручной инструмент;
  • применить моторизованную или электрифицированную установку;
  • Заключить договор с фирмой, оказывающей подобные услуги. Такие организации обычно бурят отверстия в земле с помощью автомобильной установки.

Чем пробурить землю под столбы

Сделать скважину под опорный элемент реально разнообразными способами. Работы выполняются, используя несколько видов инструментов, от простой, всем известной лопаты до буровой установки оборудованной специальным приводом. Предварительно рекомендуется провести расчеты, тогда приступать к выполнению поставленной задачи.

Зачем нужно бурение отверстий под забор

Забор состоит из облицовочного материала, каркаса, опорных стоек. Для формирования каркаса чаще используется металлические квадратного сечения трубы

Изредка могут применятся деревянные столбики, важно защитить их от негативного воздействия окружающей среды. Рекомендуется использовать специальные антисептические средства, оберточными материалами

Обработке подвергаются деревянные изделия, также металлические. Металопрофиль повреждается грунтовыми водами, периодичным или постоянным воздействием.  Они запускают пагубный процесс – коррозию. При поражении поверхности длительность срока эксплуатации существенно сокращается. Правильно проведенные защитные работы увеличивает срок службы забора в разы. Осуществлять ремонт или замену потребуется проводить через долгое время. Опоры удерживают вес и нагрузку ограждения, важно максимально надежно зафиксировать. Достаточно заглубить заборные опорные элементы под землю. Сверление осуществляется специальным оборудованием. Яма в конечном счете получиться ровной, края прочными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.


Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.


В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.


Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.


Почти готово

Инструменты для бурения: минусы и плюсы

Для создания скважин своими руками необходимо иметь специальные инструменты, которые смогут обеспечить их вертикальное положение, т.к. даже небольшое отклонение от нормы может стать причиной перекоса будущих секций. Кроме этого, следует пробурить нужный размер скважины, максимально оптимизируя трудовые и финансовые затраты.

Лопата

Это самый дешевый рабочий инструмент, который имеет большое количество недостатков. С помощью 1 лопаты (даже остро заточенной) невозможно выкопать качественную узкую скважину, соблюдая нормативные требования вертикальности.

Такой способ создания лунок используется в том случае, если необходимо выкопать широкую квадратную яму для заливки бетонных монолитных столбов.

Садовый бур

Такие инструменты бывают 2 видов: дисковые и шнековые:

  1. Дисковый. Это устройство состоит из металлической штанги с остро заточенным зубчатым диском и держателя. Он используется для дробления грунта, поэтому с его помощью сложно пробурить скважины нужных размеров.
  2. Шнековый. Этот инструмент включает в себя бур с заточенным шнеком, размером от 15 до 30 см, металлическую штангу и рукоятку. С его помощью можно легко пробурить скважину любой ширины и глубины.

Во время работы таким инструментом могут возникнуть некоторые сложности:

  1. Твердый окаменелый грунт. Для смягчения земли в пробуренное неглубокое отверстие можно влить 15-20 л воды, когда она полностью впитается, бур сможет легче входить в почву.
  2. Неопытность человека. Во время работы бур должен стоять только в вертикальном положении, поэтому сделав несколько оборотов, его следует вынимать, проверять правильность бурения, удалять из ямы собравшуюся землю и очищать режущую кромку.
  3. Тупой бур. Заводские инструменты могут быть плохо заточены, поэтому не могут качественно резать земляной пласт. С помощью шлифмашинки можно самостоятельно заточить режущую часть, снимая верхнюю фаску.

Использование мотобура

Бензиновым или электрическим инструментом можно легко пробурить отверстие в земле нужных размеров всего за пару минут. Такая работа проводится в несколько этапов:

  1. Вначале лопатой надо выкопать небольшую лунку, убрав верхний слой почвы и определив участок будущего сверления.
  2. Затем включить двигатель и привести бур в рабочее состояние.
  3. Начать бурить скважину, держа мотобур в вертикальном положении и с небольшим усилием вдавливая его в грунт. Не стоит сильно давить на инструмент, т.к. в почве могут оказаться камни, которые повредят его режущий элемент.

Земля будет шнеком подаваться вверх и собираться вокруг ямы. При работе на каменистых грунтах могут возникнуть препятствия в виде камней, которые будут попадать на лопасти инструмента и могут его повредить. В этом случае мотобур должен работать на низких оборотах, чтобы он мог приподнимать большие экземпляры. Периодически инструмент надо вынимать из ямы, чтобы очистить его лопасти от налипшей грязи.

Это самый надежный и эффективный инструмент для бурения скважин различной глубины и диаметра. Его единственным минусом является высокая цена, которая может оказаться нерентабельной при возведении только 1 небольшого заграждения.

Виды буров

Бур — это вид строительной техники, функция которого — проделка отверстия нужного размера. Используется он в разных сферах. К примеру, в постройке мостов и ограждений, для садовых работ (при посадке деревьев и другой растительности).

Их можно поделить на:

  1. Ручные буры. Часто применяются в быту как начинающими, так и продвинутыми дачниками.
  2. Конструкции с автоматическим приводом. Модернизированные ручные буры. На них устанавливается мотор.
  3. Навесные. Это те же механизированные буры, только с возможностью установки на специальную сельскохозяйственную технику (тракторы, мотоблоки и т.п.).

Первые имеют самую слабую конструкцию и предназначение. Они пробуривают ямы маленького диаметра и глубины. Без усилий рабочего такой инструмент бесполезен. Но его преимущество заключается в компактности, так как он маленький и лёгкий. Перевозить его довольно удобно. С помощью такого инструмента можно с лёгкостью проделать яму под забор или саженцы.

В данном видео рассмотрим как сделать ручной бур:

Он состоит из стержня и ручки Т-образной формы сверху конструкции. Снизу есть металлический наконечник, выполняющий функцию центровки инструмента. Немного выше расположен сам механизм бурения, оформленный в спиральной форме. Зачастую состоит из 2-3 рядов металлических круглых резаков. В качестве альтернативы используют диск от пилы как режущую часть.

Механизированные буры сделаны с приводной системой. Конструкция более сложная, но сделать такой ручной бур для столбов сможет большинство дачников самостоятельно. Бур также имеет металлическую трубу с ручкой, наконечник и режущую часть. Но дополнительно устанавливается мотор с редуктором и приводной частью. Шнековая (режущая) часть движется за счёт вращательных движений, передаваемых по шестерням от редуктора с мотором.

Такая конструкция более мощная, но её сила зависит непосредственно от производительности и силы мотора. Отверстие при этом можно сделать более глубокое, до 3 метров.

Навесные буры предназначены выполнять более сложную работу. Ширина и длина отверстий намного больше. Зачастую их используют для строительства мостов, вокзалов и других промышленных целей. С их помощью можно выполнить шпунтовые ограды для котлованов и траншей. Благодаря навесному оборудованию стоимость строительных работ существенно уменьшается, так как они имеют большую производительность и мощность.

https://youtube.com/watch?v=4j8lJtYjAVs

Бурение ям под столбы своими руками

Решение проводить мероприятия по бурению ям для столбов самостоятельно требует знания основ устройства и особенностей применения того или иного оборудования. От этого зависят: объем затраченного времени, предупреждение травм, а также конечный результат.

Бурение ям для столбов

Ручное бурение ям

Использование ручного инструмента, несмотря на кажущуюся простоту, имеет свои особенности. К ним можно отнести следующие моменты:

  1. Бур «из магазина» не проходит первичной заточки у изготовителя, следовательно, эту работу выполняют самостоятельно напильником или соответствующим кругом угловой шлифовальной машинки.
  2. С точки бурения необходимо убрать траву, а еще лучше – верхний слой дерна. В этом случае усилия оператора будут направлены на работу с грунтом, а не борьбу с растительностью.
  3. Вводить рабочую часть инструмента на планируемую глубину проходки сразу не рекомендуют, да и это возможно только в мягких грунтах. Периодически следует вытаскивать рабочую часть, устраняя землю и проверяя ее целостность.
  4. При достижении каменистых пластов рекомендуют использовать лом для разрыхления проблемного участка.

Бурение уширения при помощи бура на подготовленном участке

Если установлено до начала работ, что состав почвы имеет обширные каменные вкрапления, то следует использовать механизированные варианты бурения.

Особенности применения средств автоматизации для бурения

Механизированные буры – устройства, которые при работе требуют значительной физической силы и навыков, поэтому многие из них рассчитаны на совместную работу двух операторов. Предупредит травмы и обеспечит хороший результат выполнение следующих рекомендаций:

Перед началом работ проверяют целостность исполнительной части – целостность крепления, заточку режущих частей.
Особое внимание обращают на первый контакт шнека с грунтом. Необходимо усилие для предотвращения обратного удара от вращения бура.
Необходимо периодически проводить очистку шнека, в частности после прохождения небольших отрезков ствола

В противном случае физическая нагрузка при вытаскивании оборудования будет значительной.
Следует учитывать специфику грунта. Если он мягкий, то при сильном надавливании бур уйдет в землю быстро, а удалить грунт станет проблематично. Неправильно подобранная насадка при жестком составе почвы затупит инструмент или приведет к «запиранию» проходки.
При необходимости освоения ствола, длина которого требует применения дополнительных насадок, сверлят вначале основной рабочей частью, а впоследствии дополнительной.

Любой технике необходимы уход и периодическая смазка

Если необходимо сверлить отверстия в мерзлом грунте, то следует проводить поэтапные работы. Вначале инструментом в два раза меньше расчетного, а затем довести до требуемого основной насадкой.

Технология ТИСЭ

Особенность крепления столбов с использованием технологии ТИСЭ заключается в том, что нижняя часть отверстия под опору имеет расчетное расширение. Его исполнение производится специальными насадками на рабочей части бура как в ручном инструменте, так и механизированном оборудовании.

Схема устройства бура и углубления по технологии ТИСЭ

Отличия представлены способом крепления и рабочим охватом откидных лопаток. Последовательность действий заключается в следующем:

  • разбуривается основной ствол;
  • устанавливают откидные лопатки (в съемном варианте), погружают до нижней точки;
  • поступательным вращением увеличивают нижнюю часть отверстия на диаметр захвата почвы лопатками.

Схема формирования ям с расширением

Правила эксплуатации

Используя такое оборудование, как электробур, важно соблюдать правила хранения и безопасности во время применения. Следование простым рекомендациям позволит продлить срок службы инструмента, избежать преждевременного выхода из строя, а также не допустить получения травм

  1. Металлические части устройства могут подвергаться разрушающему действию коррозионных процессов. Поэтому для защиты лезвий и стержня от ржавления, их покрывают специальным антикоррозионным покрытием или краской для металла.
  2. Чтобы бурение выполнялось легко, остроту лезвия периодически проверяют и при необходимости затачивают.
  3. Причиной неожиданной поломки устройства может оказаться работа неподходящим лезвием для данного типа грунта. Поэтому перед бурением почва сначала исследуется, а верхний слой лучше будет слегка разрыхлить.
  4. Электробур поднимает наверх землю и может сломаться, если работать без перерыва и отключения для удаления со шнека накопившейся земли. Периодически останавливайте бурение и убирайте избыток земли. Это поможет избежать перегиба и поломки.
  5. Будьте внимательны, чтобы не травмироваться.
  6. После завершения работ важна очистка от налипшей земли и проверка состояния оборудования.

Для чего может понадобиться бур

На домашних участках часто требуется устанавливать заборы, столбы для подвязок или делать скважины, чтобы провести воду. Для этого необходимо использовать бур. Он нужен для того, чтобы быстро и удобно проделать отверстие в земле, не раскапывая при этом огромных ям.

С помощью этого инструмента можно устанавливать столбы под заборы или ограды, сваи и опоры для фундамента, а также поместить рядом с деревом трубу, с помощью которой можно производить полив корневой системы растения, не заливая при этом почву сверху. Бур под столбы или скважины может пригодиться для любых глубоких отверстий, которые не требуют большого радиуса раскопки.

Колодец под столбИсточник rent-tool.ru

Пошаговое изготовление бура

На металлическом листе рисуем окружность, отмечая центр. Это будет лезвие. Далее, эту окружность нужно вырезать при помощи болгарки, а затем нанести линию разреза, которая проходит по линии диаметра. Затем наносим линию выреза, которая должна соответствовать окружности воротка. Получившийся диск нужно разделить на две части и прорезать отверстия для воротков.

На конце трубы, которая и будет выступать в роли воротка, болгаркой прорезаем четыре продольных линии, 3−4 см в длину. После этого из них нужно сформировать остриё при помощи молотка, при этом нужно собрать надпилы у самого центра трубы. Полученное остриё нужно обработать сваркой и сделать так, чтобы вороток в процессе работы не забивался почвой.

Следующим этапом будет соединение воротка с диском при помощи сварки. Это делается на расстоянии между ними в 5 см и под углом к плоскости вращения в 20 градусов.

Далее приступаем к трубе-удлинителю, которая должна быть оснащена рукояткой. Эту деталь нужно приварить буквой «Т» и обязательно приварить к ней усилители в виде «косынки». Заготовка продевается в вороток, и сквозь них проделывается отверстие, чтобы можно было скрепить детали шпилькой. Таких отверстий нужно сделать несколько штук для того, чтобы иметь возможность регулировать длину изделия.

Работа заканчивается затачиванием лезвий. Кромку фрезы нужно обработать таким образом, чтобы при вращении остриё лезвия было направлено вниз.

Защитное покрытие

Во избежание возникновения ржавчины на деталях самодельного бура для столбов нужно тщательно прочистить их наждачной бумагой и обработать грунтовкой и фосфатирующим раствором. После такой обработки готовое изделие можно красить.

При эксплуатации устройства нужно после каждого применения разбирать его и чистить все соединения от пыли и грязи, а также покрывать их специальной смазкой, отталкивающей воду. Не стоит упускать этот момент, так как правильный уход за инструментом станет хорошей профилактикой заклинивания болтов и позволит ему работать бесперебойно очень долгое время.

Бурение отверстий с максимальным эффектом

Готовое отверстие для установки опоры

Допустим, нужно пробудить большое количество отверстий для столбов ограды, и при этом сэкономить. Тогда лучше выбрать садовый бур с заточенными лезвиями. При этом наконечник и грани бура необходимо тоже заточить, и только после этого можно браться за бурение отверстий. В размеченных заранее местах бур ставится вертикально. После этого его проворачивают, нажимая на рукоятку.

Если грунт глинистый, то уже через 35−40 см проворачивать бур становится тяжело. Тогда бур надо вытащить, а в лунку налить пол ведерка воды. Через 5−10 мин грунт размокает, и углубить скважину будет легко. Если вдруг бур плотно застрял в скважине, нужно его слегка раскачать из стороны в сторону. После этого инструмент легко вытащить. Налипшую грязь можно снять ножом, а пока шнек очищается от грязи, в лунку подливают еще воду. Чтобы ускорить процесс, можно начать несколько отверстий и заливать сразу все. Так можно значительно экономить время, и грунт лучше размокает.

Сварка и финишная обработка

Общая последовательность действий по изготовлению сварного бура может быть следующей:

  1. разметьте трубы и листы стали по чертежу (с помощью строительного маркера);
  2. распилите их по данным меткам, используя болгарку;
  3. нанесите отметки в местах соединений ручки, оси и лопастей (труба оси будущего бура должна входить в только что вырезанные лопасти без заметных усилий);
  4. с помощью сварочного агрегата приварите эти детали в нужной последовательности, соблюдая чертёжные пропорции и размеры.

Заключительная обработка самодельного бура заключается в следующем:

  1. Отшлифуйте бур – избавьте его от заусенцев, подравняйте сварные швы (если неровности остались). Инструмент, приведённый в порядок, лёгок в использовании, не ранит руки и не цепляется за спецодежду.
  2. Наденьте на рукоятку (если бур ручной) отрезки шланга. Концы горизонтальной перекладины (ворота) должны входить в шланг с усилием.
  3. Подточите режущие кромки. Это позволит эффективнее бурить грунт.
  4. Покрасьте инструмент после изготовления.

Любая краска высыхает максимум за двое суток. Изделие готово к работе.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

Пика — один из вариантов наконечника

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
