Самодельный гидравлический колун своими руками

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

  • гидравлический домкрат;
  • профильная труба 40х50;
  • уголки;
  • стальные пластины толщиной 6-8 мм;
  • резиновый жгут;
  • кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
  • болты М12;
  • сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Привариваем направляющую к платформе. Следите за качеством швов, они должны быть высокого качества и надежные. На обратную сторону навариваем косынку.

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо. Но необходимо подготовить хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник https://www.sense-life.com/hands/drovokol.php

Гидроколун своими руками

Сделать гидравлический колун для дров не составит труда. Основная загвоздка является в его гидравлической части, схеме, способов соединения и расчете компонентов, что мы и рассмотрим.

Устройство корпуса, рабочего стола, клина и возможности транспортировки и подобные функции мы подробно рассматривать не будем, по той простой причине, что они в основном зависят от фантазии и нужд конкретного мастера. На основную задачу колуна они никак не влияют. Но ряд общих рекомендаций ниже все же приведем.

Минимум из чего может состоять самым простой гидравлический дровокол является:

  • гидронасос;
  • привод гидронасоса (двигатель);
  • гидрораспределитель;
  • гидробак;
  • гидроцилиндр;
  • рукава;
  • соединительные элементы.

Перед тем как конструировать самодельный гидроколун нужно определиться с его мощностью, а именно, какое требуется усилие гидроцилиндра. Ошибка на данном этапе приводит к тому, что мощности привода может не хватить. Соответственно двигатель будет заклинивать на сучковатой древесине или больших поленьях.

Ознакомиться с гидравлической схемой простого дровокола можно на фото. Она включает в себя минимум компонентов

Стоит обратить внимание на наличие собственного предохранительного клапана у гидрораспределителя. Его наличие никак не поможет улучшить или упростить основную задачу приспособления, но его всегда необходимо устанавливать

Надо хорошо понять правило обратной зависимости производительности гидросистемы от требуемой для этого мощности привода. При подобном расчете в этой схеме приходится всегда жертвовать скоростью гидроцилиндра в пользу более низкой мощности двигателя. Но не всегда такое подходит. Промышленность требует сочетать в себе и высокую скорость цикла гидроколуна и низкое потребление мощности. В этом случае поможет своеобразный тип нагрузки: большой холостой ход гидроцилиндра и короткий нагруженный режим. Здесь нужно разделить потоки к гидроцилиндру по производительности в зависимости от режима работы.

Краткий обзор конструкций механических дровоколов

В торговой сети реализуются несколько типов механических устройств для колки дров. Основными узлами являются:

  1. Станина, на ней закреплены неподвижные и подвижные элементы. Попутно на станине располагают ложе, в него укладывают напиленные заготовки.
  2. Неподвижный топор представляет собой заточенную пластину, установленную перпендикулярно поверхности чурбака.
  3. Подвижная часть – это исполнительный механизм. Обычно оборудуют толкатель, с его помощью фрагмент бревна перемещается на лезвие ножа.
  4. Механизм привода и энергетическое устройство, создающее усилие для выполнения основной работы.

Принято классифицировать устройства по принципу действия:

  • Вращающиеся конусы – эти механизмы вворачиваются внутрь древесины. Конус при проникновении в тело чурбака раздвигает волокна. Разрушается структура и заготовка распадается на несколько поленьев.
  • Динамического действия – устройство привода изготовлено на базе маховика. В этой конструкции момент инерции, накопленный при вращении массивного тела, в нужный момент передается на толкатель. Тот проталкивает фрагмент на режущую грань.
  • Реечного типа – преобразование вращения в поступательное движение происходит в реечном механизме. Толкатель совершает возвратно-поступательное перемещение.
  • Гидравлический привод позволяет от небольшого по мощности двигателя получать значительное усилие на исполнительном механизме.
  • Рычажного действия механизм позволяет развивать высокое усилие за счет разной длины рычагов. Надавливая на длинный рычаг, на коротком получают более высокую силу, чем приложено изначально.

По расположению раскалываемого обрезка бревна на машине для раскалывания дров:

  1. Вертикальная ориентация позволяет установить компактную конструкцию в ограниченном пространстве. Часто небольшие гидро дровоколы монтируют рядом с каминами или печами, где и происходит их сжигание.
  2. Горизонтальное расположение станины позволяет ставить большие по размеру чурбаки. Даже заготовки сложной формы будут расколоты на отдельные элементы.

Насосы для привода машин для колки дров от тракторной гидравлики используют для мобильных установок. Их применяют на удалении, где нет возможности подключиться к электросети.

Устройства, используемые на площадках, имеющих электроснабжение, создают на базе электродвигателей.

Пошаговое руководство изготовления дровокола на основе гидравлического домкрата

Из гидравлического домкрата домашний мастер может самостоятельно изготовить простейшую конструкцию. Потребуются:

  1. Двутавр № 16, он будет использован для изготовления станины и опор.
  2. Стальная пластина толщиной 8…10 мм. Ее можно использовать для изготовления усилителей, кронштейнов и ножа.
  3. Пружины растяжения длиной 250…300 мм (2 шт.). Они понадобятся для автоматического возврата толкателя в исходное положение.
  4. Гидравлический домкрат, рассчитанный на усилие до 6 т.
  • углошлифовальная машинка с отрезными дисками и лепестковым кругом;
  • сварочный аппарат;
  • измерительный инструмент;
  • электродрель с набором сверл.

Принцип действия и варианты привода

Движение колуна происходит с помощью гидравлического привода. Он способен на усилие до 6 т, поэтому колка производится очень плавно, без рывков и быстро. Есть 2 положения колуна: для разрезания древесины на 2 и на 4 части. Перегрузки не бывает, не происходит срабатывания автоматики, дровокол может непрерывно работать до 10 ч. Вес модели – 180 кг из-за тяжелой рамы и гидравлического цилиндра.

Различают 3 варианта привода:

  • в 2 моделях – электрический привод (220 или 380 В);
  • в третьей модификации – двигатель внутреннего сгорания.

«Горыныч 6Т» функционирует от сети напряжением 380 В. Мощность – 4 кВт. На колку 1 заготовки длиной 40 см уходит 2 с. Если длина заготовки составляет до 45 см, то продолжительность 1 цикла составляет 2,5 с. Максимально возможная длина колодки равна 50 см.

Радиатор дровокола изготовлен из меди, поэтому устройство может работать в любую погоду. Характеристики неизменны и после заготовки 10 000 куб. м древесины.

Про самоделки

При ознакомлении с заводскими изделиями у некоторых могла появиться вполне закономерная мысль: «Почему бы не сэкономить и не сделать что-то подобное самостоятельно?». При наличии правильных рук и светлой головы возможно все. Предлагаем вам ознакомиться с наиболее интересными схемами дровоколов, которые реально сделать своими руками.

Пружинный дровокол

Является эволюционной ступенью в развитии классических колунов. Использование пружинного дровокола требует применения мускульной силы, но в меньшей мере – благодаря пружинному механизму, большому плечу и дополнительному грузу. На схеме это выглядит следующим образом.

Конструкция такой самоделки включает металлическую трубу или профиль (это будет нашим плечом, увеличивающим выигрыш в силе, с лезвием на конце), металлическую опору и шарнирного соединения между ними. Возвратный механизм пружинного типа, можно использовать старый амортизатор. В ролике ниже пример работы с таким механизмом.

«Морковка»

Механизм с таким незамысловатым названием тоже не требует применения высокотехнологичных деталей. Для его изготовления необходим привод, простой редуктор с ременной передачей, пара подшипников, вал, конус с нарезанной резьбой и стол-рама. Привод мощностью более 2 кВт, хотя бы от старой стиральной машины, найти не проблема. Парадоксально, но самой сложной частью системы является конус. Его нужно либо покупать готовым, либо заказывать опытному знакомому фрезеровщику. Схема винтового колуна изображена на рисунке ниже.

Раскалывание чурок осуществляется за счет ввинчивания конуса, благодаря чему волокна древесины буквально разрываются. Главное не заработаться, подавая бревна – это довольно небезопасная конструкция, и морковка так же успешно может навинтить рукав вашей одежды. Как это работает – в следующем видео.

Реечная конструкция

При всей своей эффективности реечный дровокол является спорным решением. И в первую очередь это касается безопасности. Нужно тщательно рассчитать скорость вращения шестеренки, усилие от которой передается рейке. Как правило, колка таким дровоколом осуществляется очень быстро. Прижимая рейку к шестеренки нажатием на ручку, оператор приводит ее в движение. Отпуская ручку, контакт с шестерней уменьшается благодаря пружине, срабатывает возвратный механизм и рейка возвращается в исходное положение. Рейку нужно разместить на каретке, которая будет перемещаться по станине. Собственно на ней же необходимо закрепить пластину толкателя. Схематически это выглядит следующим образом.

Получается, что максимальное внимание стоит уделить раме, т.е. ее устойчивости, а также качеству рейки – выточить такую без специальных навыков не получится

В остальном же помогут хоть какой-то опыт в сварке и применении электроприводов. Конечный результат может выглядеть как у этого умельца из видеоролика.

Гидравлический колун

На наш взгляд, это самое сложное в техническом плане решение, оно же – наиболее безопасное. Вооружившись законом паскаля, гидроцилиндром, приводом, насосом и масляным баком, с помощью опытного гидравлика вы сможете создать систему, развивающую усилие от 5 т и выше. Схематически устройство такого изделия выглядит следующим образом.

Человек из видео смог, может получится и у вас?

Технические характеристики

Главными техническими параметрами гидравлических дровоколов являются вид привода, мобильность, показатель давления на древесину и возможно допустимые диаметр и длина заготовок. Стоит ознакомиться с ними более подробно.

  • Давление поршня на бревно в среднем составляет 100–200 Бар, что в силовом эквиваленте соответствует 50–60 кН. Данная величина не является одинаковой для всех моделей и варьируется в зависимости от их мощности.
  • По своим мобильным характеристикам станки подразделяются на переносные и стационарные. Более того, некоторые промышленные образцы выполнены в виде прицепа к автомобилю или трактору, а бытовые модели снабжены широкими и удобными колёсами.

  • Максимально допустимый диаметр заготовки обычно указывается в сопроводительной документации. Он составляет для бытовых моделей 350 мм, для профессиональных – до 500 мм.
  • Длина раскола также варьируется в зависимости от модели. У маломощных электрических приборов она не превышает 52 см. Промышленные образцы часто оснащены регулятором длины и способны производить раскол длиной свыше 1 метра.

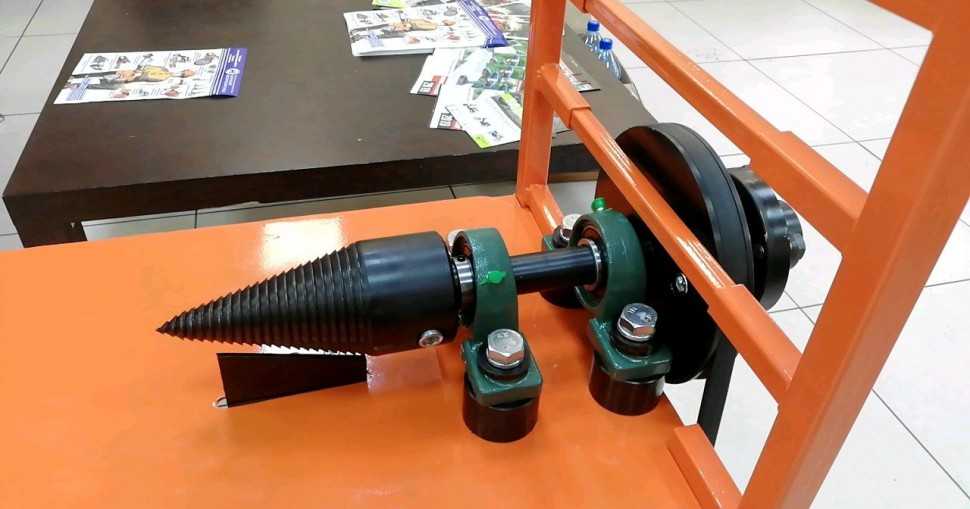

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.


Винтовой конус дровокола


Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.


Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.


Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.


Схема демонстрирует почему поленья нельзя подавать горизонтально.

Лучшие приспособления вертикального типа

Аппарат имеет компактные размеры и не займет много места. Его можно разместить в маленьком помещении. Однако, во время эксплуатации необходимо строго соблюдать технику безопасности. Пенек должен ровно устанавливаться на рабочую поверхность.

Нылгинский механический завод СДК-1

Каркас изделия имеет внушительные размеры. Это дает возможность расщеплять на станке большие бревна, крупные пеньки и бруски. Ременная передача приводит в движение конический бур, который разрывает подаваемые заготовки на части. Многие пользователи сами модернизируют агрегат. Для этого они улучшают инерцию и снижают нагрузку на двигатель. К ступице прикрепляется автомобильное колесо. Оно выполняет функцию маховика.

К широкому корпусу прикреплены мощные ножки. Они добавляют устойчивость на ровной поверхности. Основание покрыто качественной краской, которая защитит металлическую поверхность от коррозии и обеспечит продолжительный срок службы изделия. Агрегат подойдет для быстрой заготовки дров на зиму. Он быстро расщепит пеньки и чурки на поленья нужного размера.

дровокол Нылгинский механический завод СДК-
Достоинства:

  • простота сборки и долговечность;
  • достаточная мощность;
  • удобство в эксплуатации;
  • широкая станина.

Недостатки:

высокая стоимость.

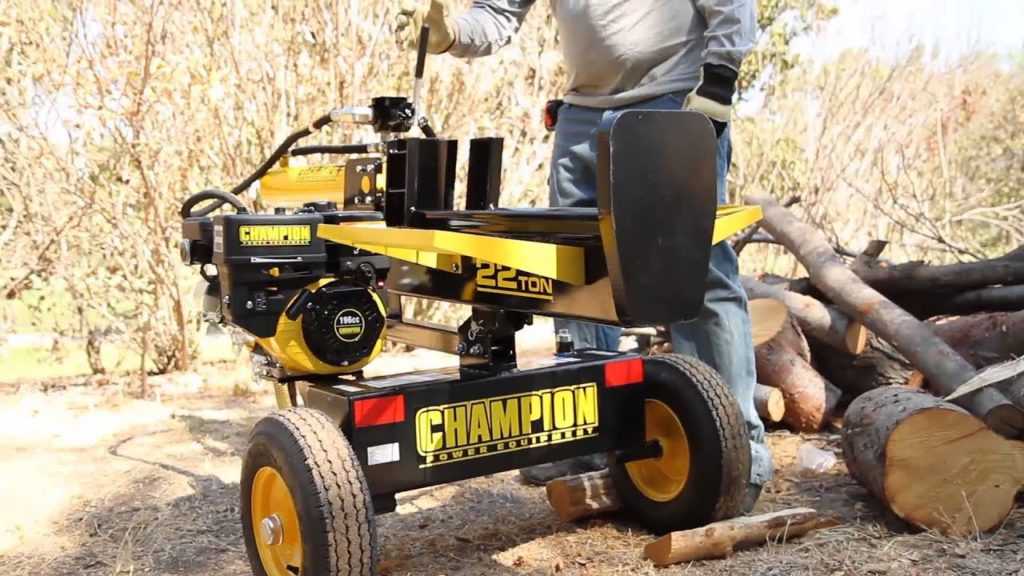

Champion LSV6000

Аппарат оснащен регулировкой положения станины, которую можно менять в зависимости от размера поленьев. Функция обеспечивает высокую производительность дровокола. На станке удобно работать, поскольку он содержит минимальное число элементов управления.

Объемный каркас оснащен ножками, которые гарантируют устойчивость конструкции во время эксплуатации. Рукоятки не проскальзывают в руках. Агрегат оснащен колесами внушительного диаметра, что обеспечивает легкое перемещение конструкции с одного места на другое.

Основание выполнено из прочного железа, которое устойчиво к деформации. Это дает гарантию долгого срока службы изделия. На станке можно расщеплять заготовки длиной до 107 см. Он подойдет для масштабных заготовительных работ.

дровокол Champion LSV6000
Достоинства:

  • достаточная мощность силового агрегата;
  • аппарат удобно передвигать по территории;
  • каркас выполнен из прочной стали, что обеспечивает долгий срок службы.

Недостатки:

очень шумная работа.

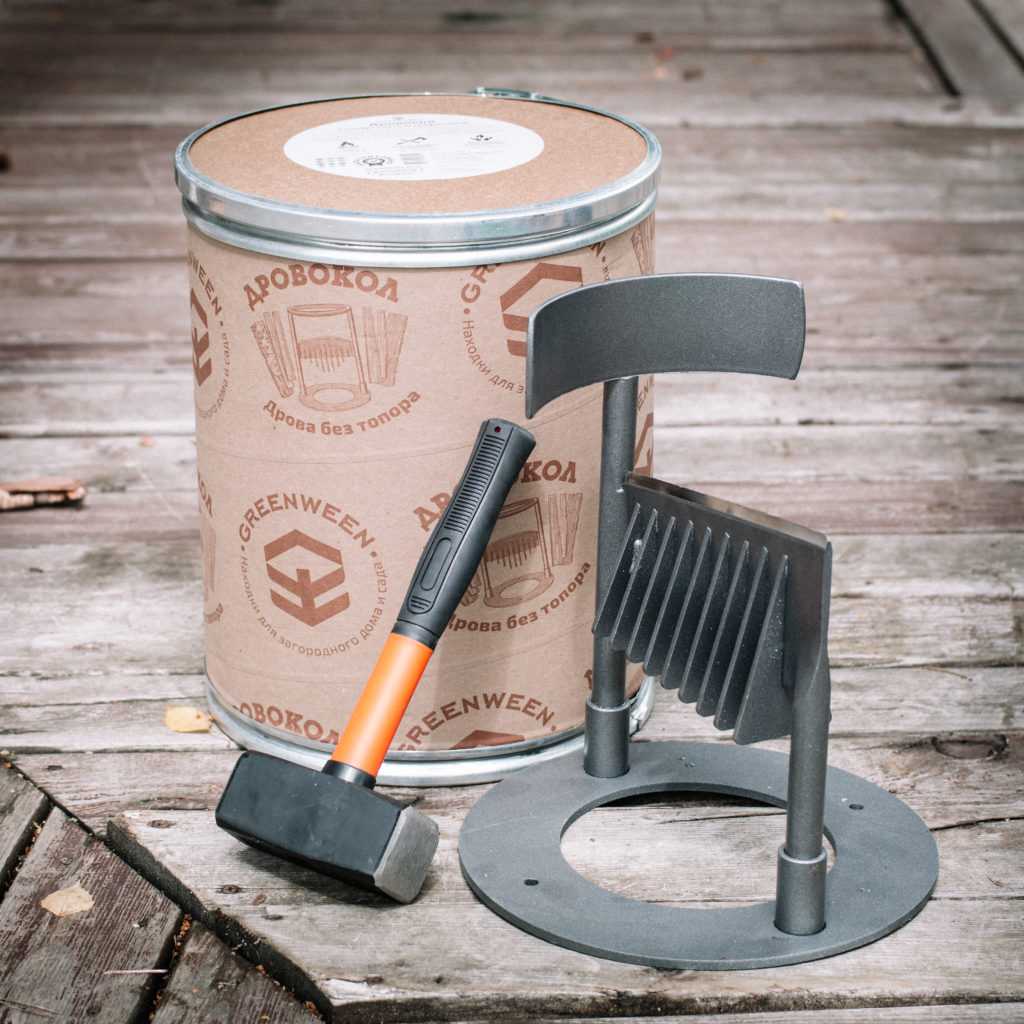

Greenween GW-DR1-T

Стальной корпус обработан специальной краской, которая устойчива к воздействию влаги и перепаду температур. Покрытие защитит металл от появления очагов коррозии. Изделие можно эксплуатировать в любых условиях. Оно имеет маленькие размеры (350х280х280 мм). Для хранения и перевозки в комплекте идет специальный чехол, сделанный в виде тубуса.

В станок можно подавать заготовки длиной не более 450 мм. На каркасе имеются отверстия, с помощью которых аппарат можно закреплять для более безопасной эксплуатации. Все режущие элементы двигаются. Ограничительный круг помогает во время работы. Все это дает возможность аккуратно расщеплять пеньки. Агрегат идеально подойдет для заготовки дров на даче или загородном доме.

дровокол Greenween GW-DR1-T
Достоинства:

  • станок легко транспортируется;
  • обладает высокой безопасностью;
  • имеются дополнительные отверстия для крепления к поверхности;
  • долгий срок эксплуатации.

Недостатки:

неустойчивость бревен.

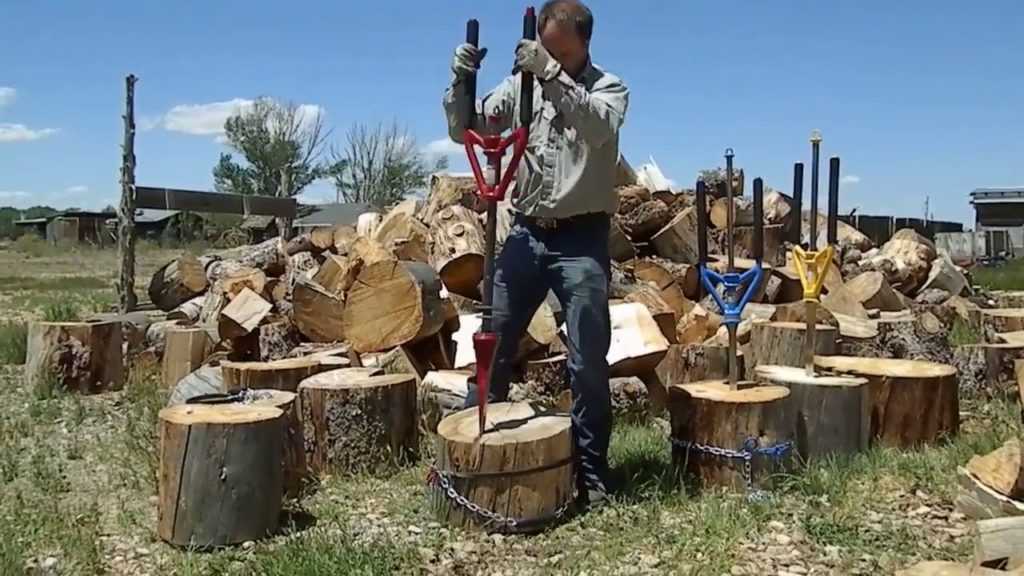

Kolundrov «Стилет»

Принцип действия станка основан на концентрации ударной силы в одном месте. Во время работы снижена нагрузка на позвоночник и поясницу пользователя. Человек может долгое время колоть дрова без усталости. Агрегат разъединяет подаваемую заготовку на 4 части. Конструкция сделана таким образом, что защитит работника от травмирования. Верхнее кольцо аппарата предотвратит разброс колотых поленьев. Также оно защищает острые ножи от случайных механических повреждений.

Дровокол имеет небольшой вес. Сделано устройство из железа марки Ст3. Оно имеет антикоррозийное покрытие, которое состоит из 8 слоев. Аппарат оснащен уникальной системой клиньев, которые разъединяют на секции сырые пеньки с большими сучками. Лезвия заточены очень остро. Каркас выполнен монолитно, поэтому обладает большим сроком службы. Ломаться практически нечему. Ударно-инерционная система позволяет разрывать древесину любых пород деревьев.

дровокол Kolundrov «Стилет»
Достоинства:

  • ручки имеют покрытие, которое плохо скользит;
  • небольшая масса;
  • качественная защитная краска и высокая прочность конструкции.

Недостатки:

быстрый износ рабочей прокладки.

Дровокол на трактор

В основном это больше подходит для бизнеса. Так как производительность у такой системы значительно выше бытовых нужд.

Существует два вида.

  1. Подвешиваются на трактор
  2. Стационарные, подсоединяются к гидравлической системе.

Для тех кто разбирается, схемы выше помог сделать подобное устройство самостоятельно.

Стоит учитывать, что мощность трактор необходима от 20 л. с.

А вот как работает дровокол сделанный на базе МТЗ-82.

А вот еще один вариант: вертикальный гидравлический дровокол Дракон:

Дровокол навесной на трактор – это конструкция, нашедшая широкое применение в хозяйствах, где регулярно выполняется заготовка большого количеств древесины. Наличие навесного оборудования этого типа позволяет колоть наиболее крупные деревянные колоды, экономя массу времени сил фермера.

Дровоколы, предназначенные для работы в паре с тракторами, делятся между собой по нескольким критериям. Первый из них – это способ закладки поленьев в конструкцию при раскалывании.

По этому фактору навесные приспособления делятся на 3 вида:

  • горизонтальные – в таких дровоколах поленья укладываются на предусмотренную в конструкции нишу, после чего передвигаются к колющему элементу или, в случае с некоторыми моделями агрегатов, колющий элемент движется по направлению к древесине;
  • вертикальные – в приспособлениях этого типа колющий элемент раскалывает полено, двигаясь к нему сверху. Для работы с такими дровоколами деревянные колоды необходимо фиксировать. При этом фиксатор может быть предусмотрен конструкцией дровокола, или же полено потребуется держать руками;
  • смешанные – принцип действия этих дровоколов подбирается в зависимости от типа древесины. Главное достоинство такого оборудования на трактор заключается в его высокой производительности, что позволяет использовать агрегаты этого типа на крупных деревообрабатывающих предприятиях.

Как правило, горизонтальные конструкции обладают меньшей эффективностью по сравнению с их вертикальными и смешанными аналогами. Это объясняет низкий спрос на них и возможность использования только для заготовки небольшого количества древесины.

В зависимости от принципа действия, дровоколы для тракторов делятся на такие виды:

  • гидравлические – обладают простой конструкцией и высокими эксплуатационными параметрами. Каждый гидравлический дровокол обладает большим преимуществом – плавным столкновением колющего элемента с бревном;
  • винтовые, или конусные – эти приспособления оборудуются гаечно-винтовыми соединениями, в число преимуществ которых входит надежность и высокая мощность. Винтовой дровокол на трактор обладает длительными сроками применения и не требует специального обслуживания.

Такого рода классификация дровоколов для тракторов позволяет подобрать оборудование, которое подойдет для разных объемов древесины и эксплуатационных условий.

Плюсы и минусы

Как и у любой техники, у дровокола «Горыныч» есть свои преимущества и недостатки. Из плюсов можно выделить следующие:

  • одно бревно раскалывается за две секунды;
  • производительность агрегата можно увеличить, если отрегулировать высоту ножа;
  • в конструкции стоит медный радиатор, благодаря которому дровокол может работать без остановки в две смены;
  • нож изготавливается из качественной закаленной стали;
  • производитель продумал комфортное рабочее место для оператора;
  • на поверхности изделия нанесено лаковое покрытие, которое устойчиво к негативным погодным условиям;
  • все комплектующие и запчасти есть на рынке, поэтому проблем с ремонтом не будет;
  • агрегат запатентован и поставляется в продажу с сертификатом качества.
