Самодельные мини-трактора с ломающейся рамой (видео)

Трансмиссия

Как уже говорилось выше, желательно устанавливать силовую установку на самоходы целиком. В этом случае то, что впоследствии станет минитрактором, уже будет иметь, как минимум, четыре передачи вперед и одну назад. Остается только согласовать оптимальные обороты двигателя трактора и нужную скорость. Для этого будет вполне достаточно раздаточной коробки от любого полноприводного авто. Наиболее подходящий вариант – полноприводный УАЗ. Кстати, от УАЗа можно использовать и рассматриваемые ранее составляющие, но они тяжелее, расход получившегося трактора будет выше, а вся его мощность будет использоваться редко.

Хороший элемент для соединения валов – упругая муфта, которая установлена на выходном валу ВАЗовской КПП. Изготовив фланец к раздаточной коробке, можно обойтись без промежуточного кардана. А вот от «раздатки» к ведущему мосту кардан обязателен, т.к. нагрузки там существенно выше, и муфта их не выдержит. Ведущий мост при самостоятельной постройке трактора лучше всего использовать также от автомобиля УАЗ, имеющего бортовые редукторы. Это увеличит, во-первых, тягу, а во-вторых, клиренс (который желательно довести до 450 мм). Необходимый размер колеи самодельного минитрактора получают путем обрезания чулков моста (сужая ее) или изготавливая проставки для крепления колес (расширяя), т.к. номинальная колея УАЗика – 1445мм, что не совпадает с принятыми диапазонами для сельскохозяйственных машин (1260-1285, 1350-1370, 1490-1515, 1790-1815).

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования, например, плуга.

Предлагаем ознакомиться Как сшить шапку из трикотажа своими руками и выкройки к ней

Навеска должна быть подвижной как в горизонтальной плоскости, так и в вертикальной. В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или поднятия его в позицию транспортировки.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео, в котором указаны размеры всех деталей приспособления.

Если вы решили изготовить погрузчик на навеску, то в тандеме с данным оборудованием можно использовать Т-25 и Т-40. Этот вариант станет более простым по сравнению с фронтальным погрузчиком, что верно в вопросах установки на трактор и расчёта габаритов. На первом этапе необходимо найти или самостоятельно выполнить чертеж, в котором следует указать размеры и пропорции металлических деталей.

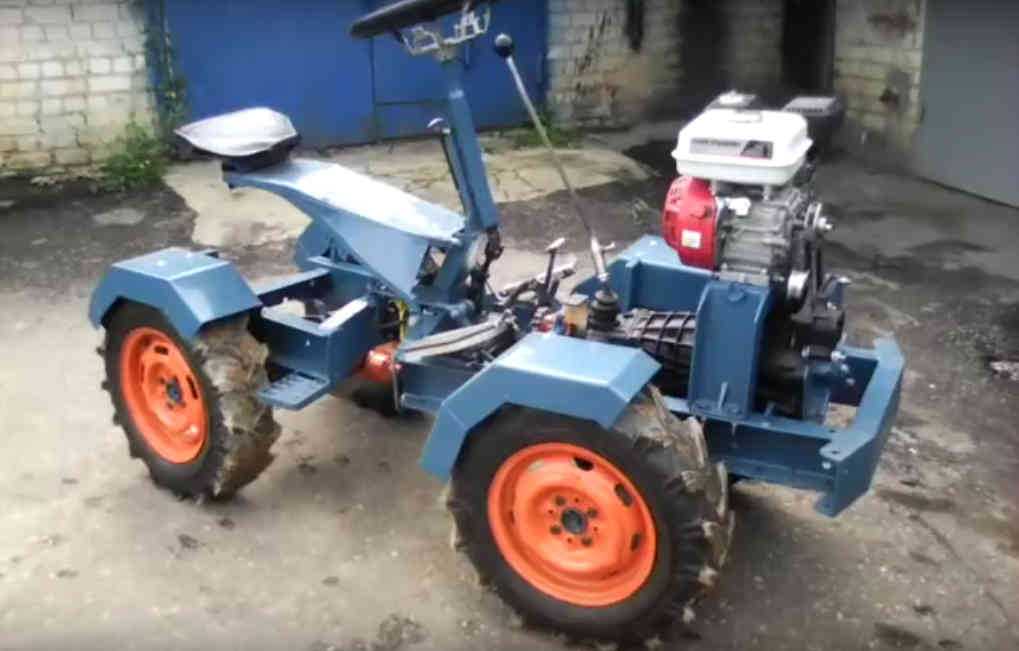

Самодельный трактор-переломка

Здравствуйте уважаемые читатели сайта «Лучшие самоделки». Сегодня хотим представить вашему вниманию самодельный трактор. Подробный обзор с фотографиями, и видео этой самоделки.


Для изготовления самодельного трактора были применены наиболее доступные узлы и агрегаты: Передний и задний мост взяты от «Жигуля» и урезаны до колеи шириной 70 см.

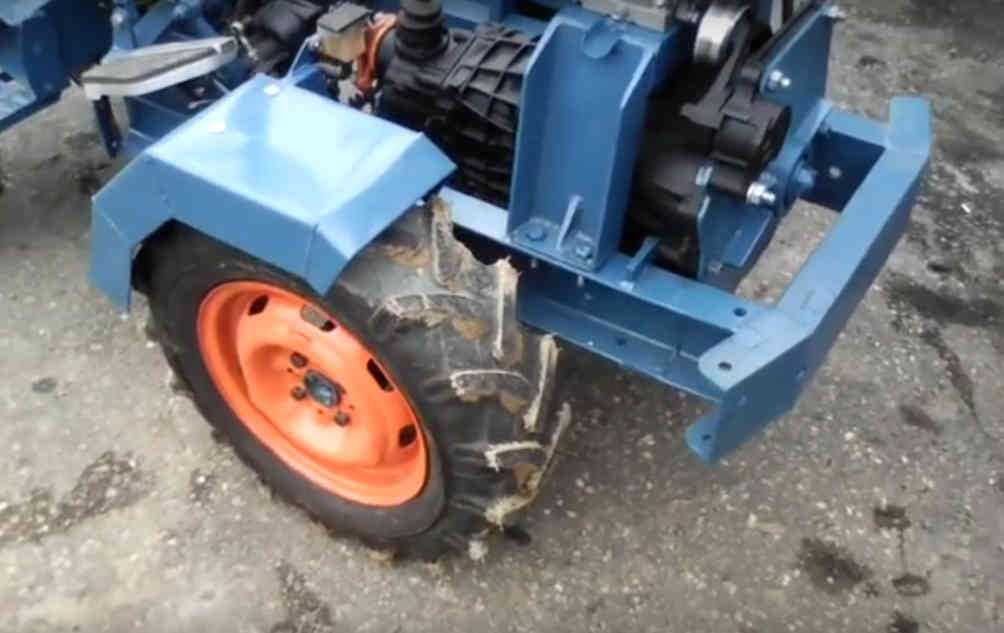

Колеса «Ёлочка» на 13.

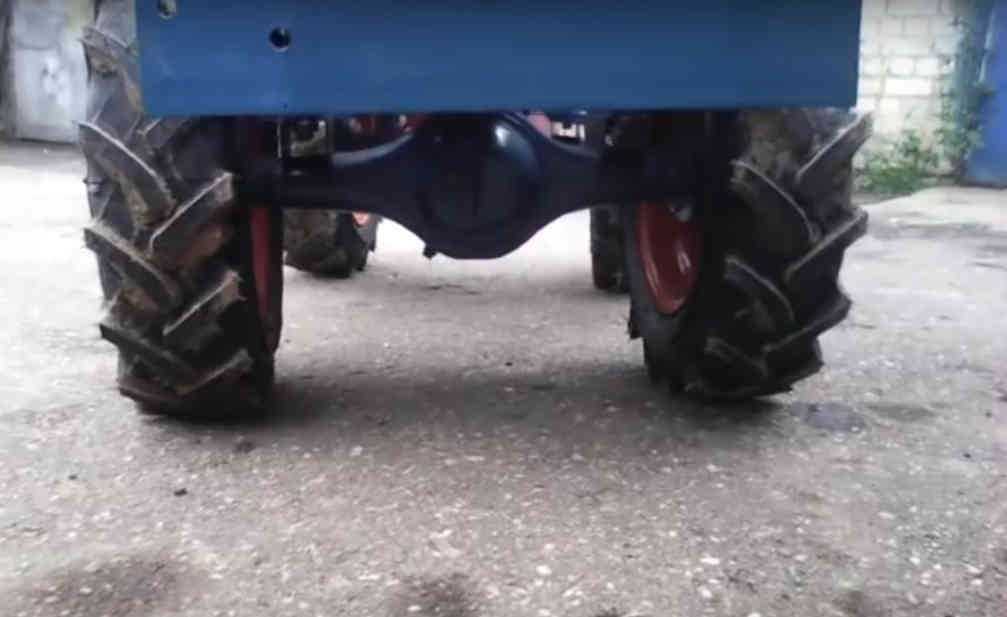

Взади поставлен самоблокирующийся редуктор.


Мосты самодельного трактора жёстко соединены между собой карданной передачей. Кардан использован тоже от «Жигулей» классики.

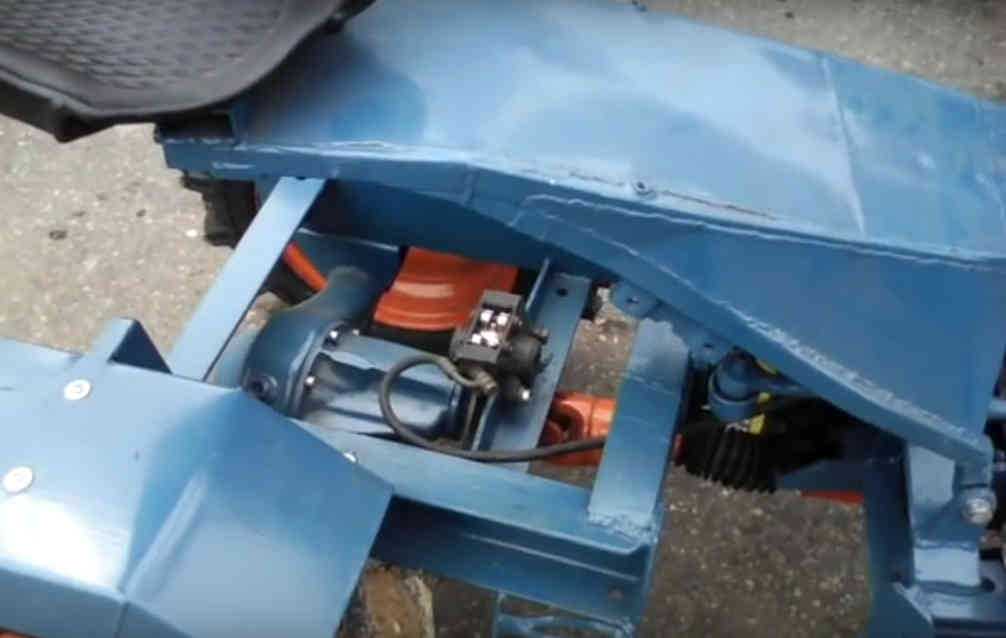

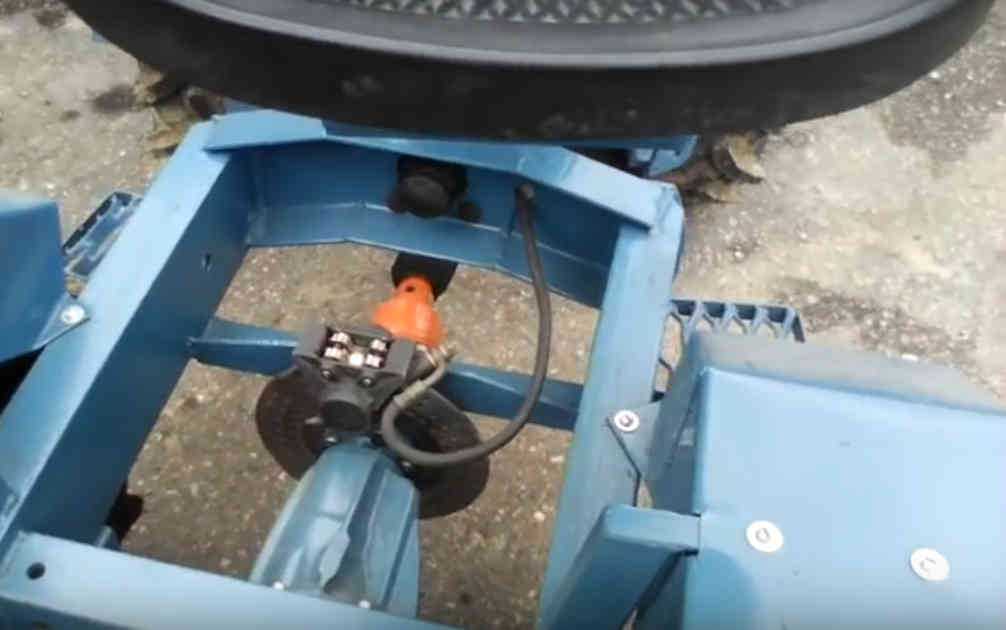

На заднем фланце моста трактора установлен тормозной диск, с суппортом от мотоцикла.

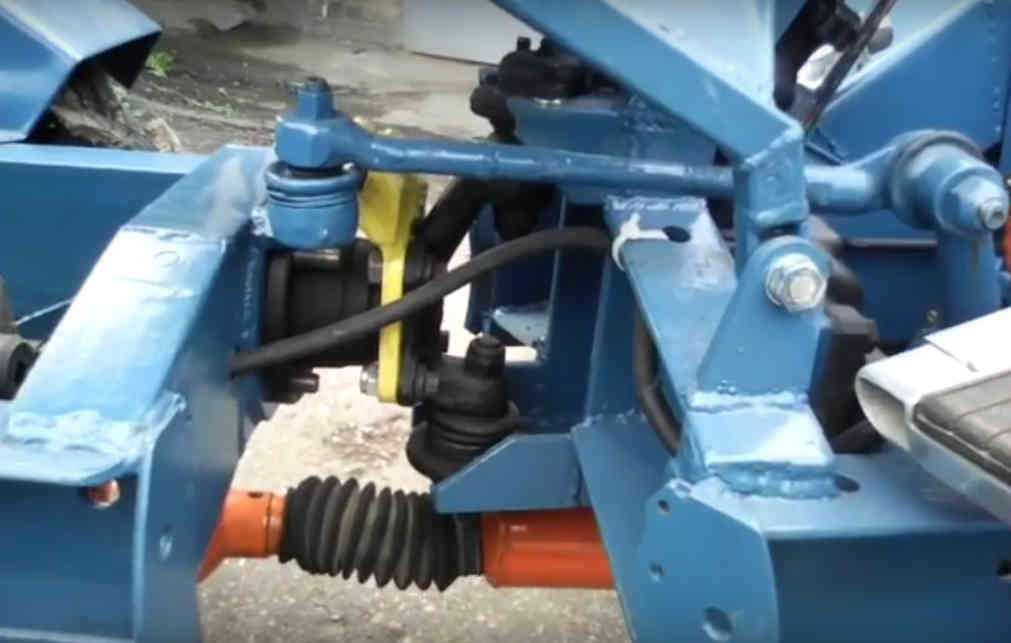

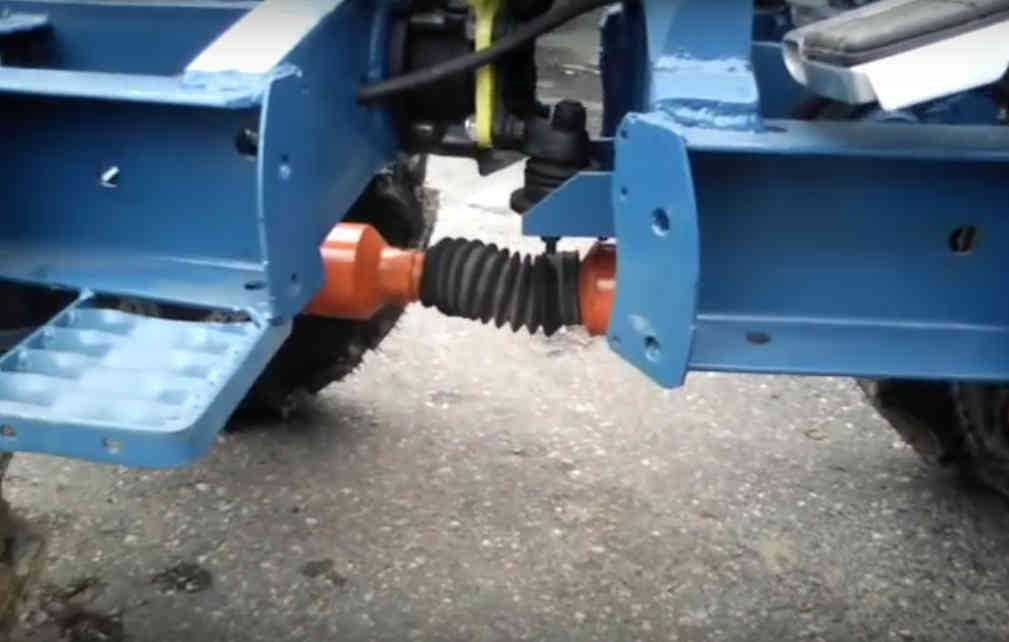

Узел перелома основан на передней ступице от ВАЗ 2101.

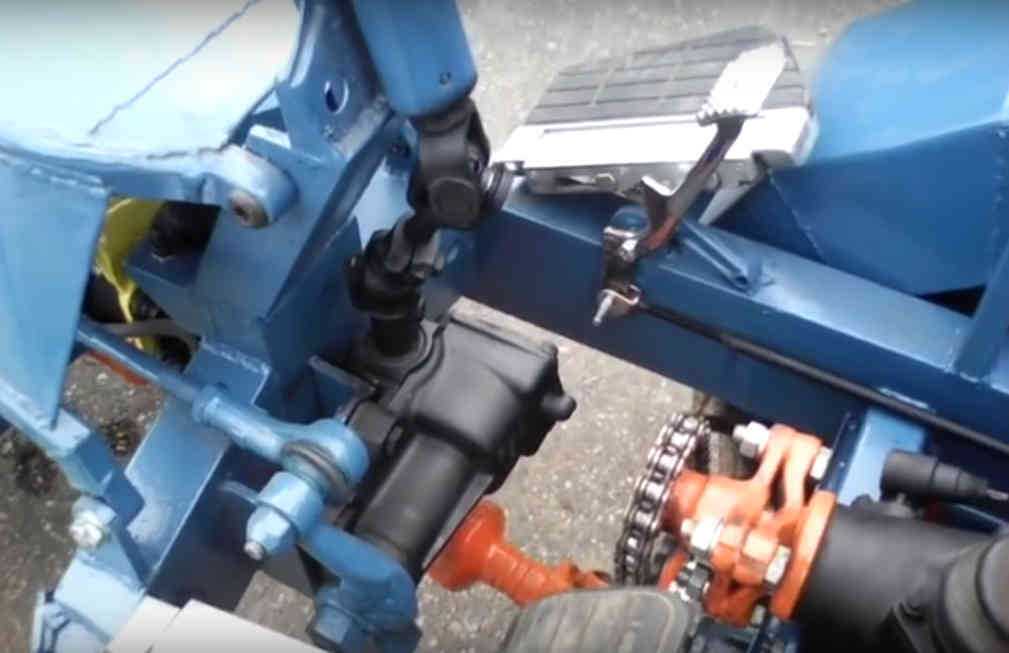

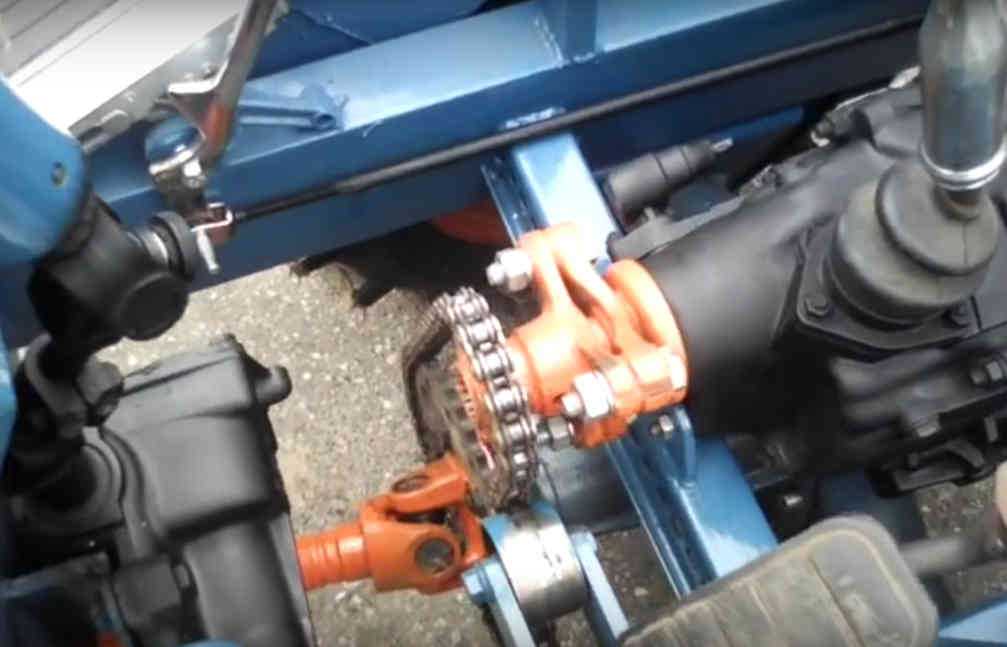

Рулевой механизм трактора так же взят от ВАЗ классики. Привод рулевой колонки сделан через кардан. Сама рулевая колонка и руль — от «Тойоты»


На переднем фланце моста закреплена звездочка. Передача цепная, привод от коробки, понижение в 2,2 раза. Звездочка приварена на хвостовик кардана, который прикручивается через гибкую муфту. Коробка взята от ВАЗ 2101.

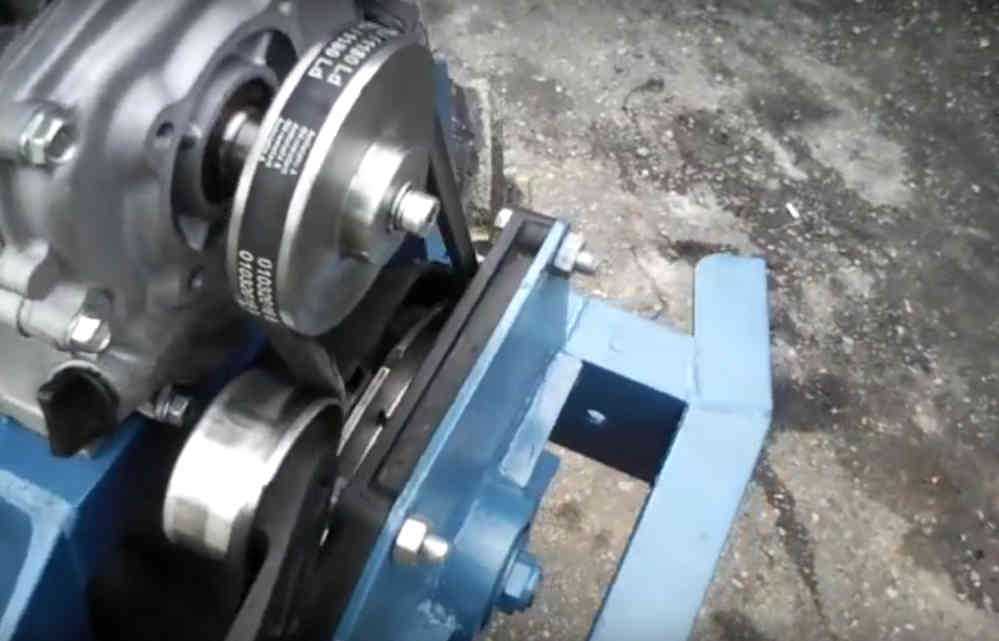

Сцепление на тракторе установлено тоже жигулевское. Маховик проточен под ремень и на него установлена корзина.

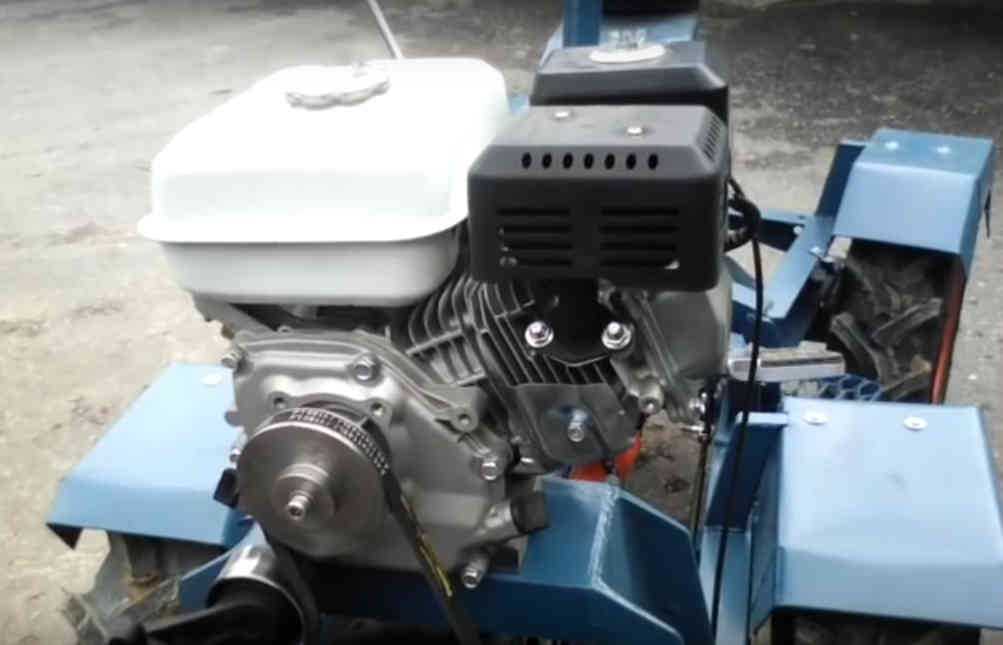

На тракторе установлен одноцилиндровый четырехтактный двигатель, рабочим обьемом — 108 кубиков, мощностью — 6,5 лошадиных сил. Двигатель закреплен на п-образной раме. Аналог «Хонды», китайского производства. Мощности двигателя для этого трактора хватает за глаза.

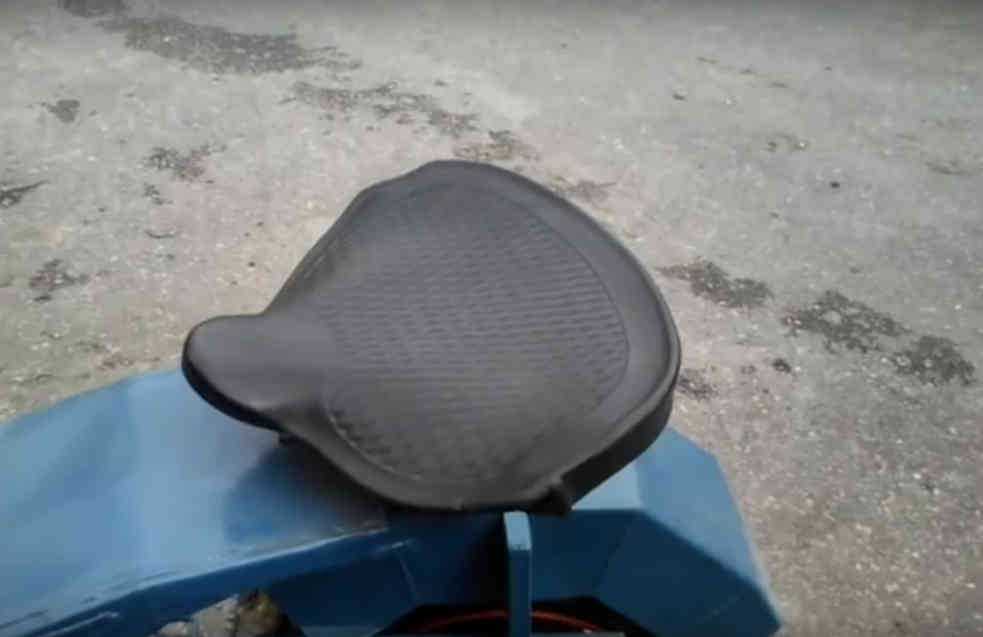

Сидение от мотоцикла «Урал». Крепится сидение на лопухе от импортного мотоцикла.


Мы замеряли радиус разворота трактора, он составил около 5 метров по колее внешних колес.

Ещё полезные самоделки:

  • 8 идей изготовления простых самодельных тепли..
  • Переделка старой астры в гоночный автомобиль
  • ОЧЕНЬ ГРОМКИЙ УСИЛИТЕЛЬ на ПОЛЕВОМ ТРАНЗИСТОР..
  • Как Сделать Gif Анимацию Онлайн из Фото или В..
  • Самодельный котел длительного горения
  • ЭКСПЕРИМЕНТ, ПТИЧКА ИЗ МАГАЗИННОГО ЯЙЦА!

на «“Самодельный трактор-переломка”»

  1. руслан: 19.11.2017 в 15:57

    отличный трактор в хозяйстве будет незаменим для работы увезти или привезти что то он мало-габаритный поэтому на нем будет легче передвигатся на маленьком участке кто живёт в деревнях меня поймут.

    Ответить

  2. Dantist79:

    26.11.2017 в 18:45

    Отрадно что на нашей земле живут такие умельцы. сам бы я за изготовления такого аппарата не взялся. Хочется верить что хозяину он послужит долго и без поломок.

    Ответить

  3. Олег:

    30.12.2017 в 14:05

    Очень даже не плохая техника получилась! И в хозяйстве всегда пригодится.

    Ответить

  4. opcu:

    30.12.2017 в 20:41

    Хороший трактор побольше бы таких умельцев всегда в работе пригодиться

    Ответить

  5. opcu:

    01.01.2018 в 20:09

    Супер трактор стаким на даче можно работать да и вообще хорошая техника

    Ответить

Инструменты и материалы

Рамы часто готовят из траверсов и лонжеронов. Сами лонжероны составляют из швеллеров и стальных труб. Похожим образом делаются поперечины. В этом плане подготовка любого мини-трактора мало отличается. Что касается моторов, подойдут любые версии, которые достаточно мощны.

Но все же профессионалы полагают, что оптимальным вариантом оказывается четырехтактный дизельный мотор, охлаждаемый водой. Они и экономят топливо, и более стабильны в работе. КПП и раздаточные коробки, а также сцепления часто берут с отечественных грузовых автомашин. Но надо учитывать, что отдельные компоненты придется подгонять друг к другу. Для этой цели придется использовать домашний токарный станок либо обращаться к профессионалам.

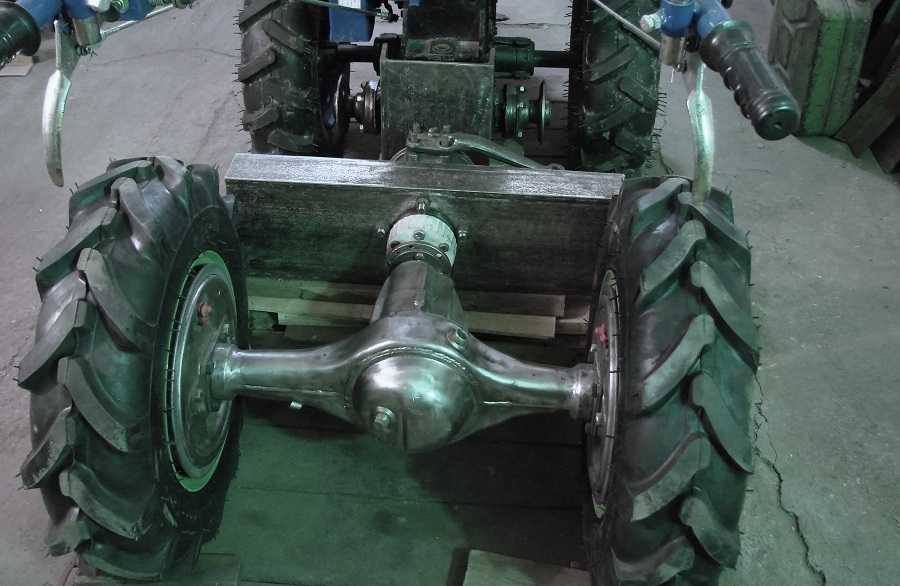

Мосты берутся со старой моторной техники почти без изменений. Иногда только их немного укорачивают. При этом используется металлообрабатывающее оборудование. Колеса иногда снимают с легковых машин, однако, их диаметр должен быть не менее 14 дюймов (для переднего моста).

Установив более мелкие движители, фермеры часто будут сталкиваться с погружением мини-трактора в землю. Если же поставить слишком большую ходовую часть, ухудшится маневренность. Частично компенсировать этот недостаток помогает гидравлический усилитель руля. Снимать ли его со старых машин, или делать самостоятельно — решать только мастеру. Что касается водительского сиденья, то это хотя и необязательный, но очень важный элемент.

Если за основу берут старый мотоблок, то можно взять в готовом виде:

  • мотор;
  • КПП;
  • систему сцепления;
  • колеса и полуоси.

А вот рама от мотоблока может стать только составной частью рамы мини-трактора. Используя ее, надо смотреть, чтобы были наготове крепления для мотора и коробки передач. Если за основу берется мотокультиватор, от мощной рамы отказываются, вполне хватает и трубы квадратного сечения 10 см. Предпочтение квадратной форме отдают потому, что домашние мини-тракторы часто ездят по плохим дорогам. Величина рамы подбирается сообразно размерам других частей и их тяжести.

Простой тип трансмиссии подразумевает использование ременного сцепления, ставящегося на коробку передач. В более сложном варианте крутящий момент передается при помощи карданных валов. Выбора, однако, у потребителя нет — все зависит от особенностей мотора и от колесной формулы. Если используется эффективная переламывающаяся рама, то в любом случае придется ставить карданные валы. Надо учитывать, что при самостоятельном изготовлении это сложно.

Управление создается по стандартной схеме, просто берут детали из любого автомобиля. Поскольку нагрузка на руль при работе мини-трактора меньше, чем у легковой машины, можно спокойно ставить использованные детали. Закрепление колонки, наконечников и других компонентов происходит точно так же, как и на авто. Но рулевые тяги немного укорачивают, чтобы они соответствовали суженой колее. Для работы, таким образом, понадобятся:

  • УШМ;
  • отвертки;
  • гаечные ключи;
  • рулетки;
  • сварочные аппараты;
  • метизы.

Область применения

Минитрактора самоделки, видео работы которых можно свободно встретить в интернете бесплатно, обладают схожими техническими данными, а также рабочими показателями, что и магазинные варианты, такие как минитрактора российского, китайского, белорусского производства.

Безусловно, они будут отличаться в мощности используемого двигателя, но сама специфика работ, выполняемых ими, будет схожа. В принципе, идея сборки самодельного агрегата и заключалась в том, чтобы осуществлять тот перечень сельхоз работ, характерных для минитрактора.

Наверно, основным его предназначением является непосредственная работа «в поле». Речь идет о вспахивании земельных владений, удалении сорняков, чтобы обработанная почва была пригодна для последующей посадки на неё картофеля и прочих овощных и зерновых культур.

Это первостепенная задача для любого минитрактора Уралец, Кубота, Булат 120, Уралец 160, Уралец 220, Янмар, Беларусь 132н неважно, купленного в магазине или сделанного своими собственными руками. Кроме того, самодельный минитрактор может использоваться для следующих целей:

Кроме того, самодельный минитрактор может использоваться для следующих целей:

  • транспортировки различных грузов;
  • уборке строительного и бытового мусора;
  • очистке придомовых территорий от снежных масс;
  • для стрижки травы с целью последующей заготовки сена для скотины.

Понятно, что подобные работы будут невозможны без использования дополнительного навесного и прицепного оборудования, которое агрегатируется с минитрактором. Подобные устройства можно непосредственно приобрести в специализированном магазине, либо сконструировать их собственноручно.

Благо, в интернете предостаточно всевозможных чертежей с указанием точных размеров и параметров, что вполне достаточно для любого сельского мастера.

Вообще, самоделки применяются, в основном, на бытовом уровне, что вполне объяснимо, ведь крупные фермерские хозяйства и агропромышленные комплексы в состоянии приобрести не один минитрактор, поэтому им нет необходимости прибегать к самостоятельной сборке данных агрегатов.

Но это не значит, что самоделки минитракторов будут очень уступать по производительности покупным вариантам. Если же это всё-таки так, то это отставание не критично, а на бытовом уровне его и вовсе не заметить.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитрактора – это техника, главной особенностью которой является высокая маневренность и хорошая проходимость. Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Чтобы сделать минитрактор на гусеничном ходу, понадобятся следующие элементы конструкции.

  1. Рама. Изготавливается из профильной трубы или швеллера.
  2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
  3. Ведущий мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно использовать готовый мост от старого автомобиля, который следует укоротить.
  4. Коробка передач. Идеальным вариантом будет коробка от ГАЗ-53.
  5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
  6. Гусеницы. Изготавливаются из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусениц нужно взять 2 покрышки от трактора и срезать на них боковые части. Затем эти покрышки одеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог поворачивать, на заднем мосту нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым по отдельности. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.

Изготовление колес трактора

Рассмотрим создание колесной базы мини-трактора. Вы можете на самодельный трактор переломка установить колеса, снятые с легковой машины, однако здесь нужно будет учитывать сразу ряд факторов. Так, колеса, устанавливаемые на переднем мосту, по диаметру должны составлять примерно 14 дюймов. В том случае, если вы выберете колеса меньшего размера, велик будет риск неправильной работы конструкции в будущем: трактор рискует проваливаться в грунт. Однако и переборщить с размерами нельзя, иначе трактористу придется прикладывать огромные усилия, чтобы совершать даже простейшие маневры: руль будет очень тяжело поворачиваться. Однако эту задачу можно немного упростить, если рулевая колонка будет оснащена гидроусилителем.

Учтите, что покрышки на тракторе должны оснащаться хорошими грунтозацепами. Это сделает минитрактор, своими руками созданный, более маневренным, сократит нагрузку на колесную базу и упростит работу на нем.

Для большей маневренности сделанный своими руками мини-трактор переломка может оснащаться гидравлическим усилением рулевой колонки. Гидравлика может быть снята с любой другой сельскохозяйственной техники. Для сборки такого оборудования вам понадобится масляный насос, который будет работать при помощи двигателя. Этот элемент создает правильное давление в гидродвигателе.

Если хотите добиться максимальной простоты в работе, вы можете сделать полноприводный минитрактор переломка самостоятельно. Полный привод, даже сделанный собственными руками, позволяет добиться хорошей маневренности. Конечно, полный привод делает сборку всех узлов конструкции более сложной, так как вам придется делать вал со всеми качественными и правильными соединениями.

Если вы собираетесь делать трактор с полным приводом, рекомендуется найти видеообзор, где будет в деталях показано и рассказано о том, как и что нужно делать. Помните, что сборка мини-трактора потребует предельной внимательности.

Минитрактор 4х4 переломка своими руками конструируют при помощи разнообразных запчастей, большая часть из которых заимствуется у автомобилей, однако не только они понадобятся при работе. Например, для того чтобы сделать поворотный узел или переломный узел, нужно обзавестись сварочным аппаратом, дрелью, крепежными элементами и инструментами для соединения деталей. Узел перелома для минитрактора при сборе требует особого внимания и, возможно, вам понадобится обратиться к профессионалам как минимум за советом.

Трактор переломка своими руками не может обойтись без установки водительского кресла. Как правило, система управления, в том числе и сиденье, устанавливаются уже после того, как основная часть работы с рамой своими руками закончится. В подобной технике зачастую используются кресла, взятые из легковых автомобилей. Такой элемент легко приобрести в любом автомобильном магазине. Помните, что руль должен быть размещен на удобной высоте для тракториста. Он не должен располагаться слишком низко над коленями, но и не стоит устанавливать его высоко: могут быстро уставать руки.

Российские автомобили являются прекрасным источником запчастей для конструирования сельскохозяйственной техники. Если вы обладаете минимальными навыками и умениями, вы сможете без особых усилий сделать трактор, который мало чем будет отличаться от заводских изделий. Это позволит сэкономить значительную часть семейного бюджета или полностью сделать трактор бесплатно, если все нужные элементы у вас уже есть, и ничего не нужно покупать.

Вам необязательно делать конструкцию полностью самому, можно взять за основу уже готовую машину и переделать ее. Например, часто умельцы делают мини-трактор переломка из ЛуАЗ: от него заимствуют трансмиссию и тормозную систему, а остальное делают так, чтобы было удобно работать.

Минитрактор из ЛуАЗа популярен в первую очередь тем, что эти машины крайне надежны в функционировании. Главное, при сборке самоделки ориентироваться на ширину колесной базы, так как если вы планируете вспахивать твердую почву, колеса понадобятся с большим диаметром, нежели при обычной работе. Как и в случае полностью самодельной конструкции, начинать сборку следует с рамы, для которой используется стальная труба. Рулевая колонка берется с машины, на основе которой вы делаете свой трактор. Задний мост и двигатель тоже можно взять с ЛуАЗ.

Основные рекомендации

Вначале необходимо сориентироваться с выбором подходящей модификации агрегата. Он должен обладать необходимым резервом ресурса, чтобы обеспечить требуемую тягу для возделывания почвы посредством навесных приспособлений – окучника, плуга и тому подобное.

Чтобы узнать, что потребуется для сотворения полновесного мини-трактора, необходимо для начала рассмотреть его базовые составляющие.

  1. Шасси. Выполняется из подручного металлического проката.
  2. Поворотное устройство.
  3. Простые дисковые тормоза.
  4. Сиденье и детали кузова.
  5. Сцепное устройство для монтажа навесного снаряжения, система рычагов для контроля за ним.

Немалую часть деталей можно купить в точках приемки металлического лома либо на авторазборах. При этом надо смотреть на качество и отсутствие повреждений.

Как сделать минитрактор-переломку 4х4 своими руками

До того как начинать создавать своими руками любой тип техники, требуется разобраться в самой конструкции устройства. Следует подготовить все необходимые материалы и инструменты (к примеру, дрель, болгарка, а также сварочный аппарат). Дополнительно необходимо найти готовую либо составить самостоятельно схему и чертежи, по которым будет собираться минитрактор 4х4 переломка своими руками.

Устройства трактора с ломающейся рамой

Следует изучить конструкцию и чертежи рамы. В ней все узлы, отвечающие за подключение различных деталей, должны быть распределены максимально рационально. Так, основными элементами рамы считаются:

Лонжероны. Подобные элементы должны иметь трехступенчатую конструкцию, где передние ступени будут сделаны из швеллеров, а вот последняя уже из квадратной трубы, имеющей сечение порядка 80х80.
Раздаточная коробка, а также КПП. Их можно использовать со старого автомобиля ГАЗ-53 либо ГАЗ-52. С целью стыкования сцепления к двигателю рекомендуется повторно сделать маховик мотора, а также соорудить новый кожух корзины. Это позволит подогнать размеры.
Колесная база
Этому элементу требуется уделить отдельное внимание

Важно подгадать с размерами колес, которые будут устанавливаться на передний мост
Лучше всего для этого подойдут варианты, имеющие диаметр 14 дюймов. А что касается покрышек, то для лучшего сцепления с землей рекомендуется делать минитрактор на ободрышах.
ГУР

Он позволит повысить маневренность вне зависимости от того, какие размеры переломки. В этих целях потребуется старая гидравлика, а также масляный насос. Последний в работу будет приводить в действие силовая установка, создавая тем самым нужный уровень давления в подобной системе.
Сидение. Его устанавливают зачастую уже после оборудования ходовой части вместе с инструментами управления.
По завершении монтажа ходовой части можно приступать к силовой установке. Ее требуется надежно смонтировать на раму. С этой целью рекомендуется использовать плиту, на которой предусмотрены специальные пазы. Это позволит придать большую жесткость всей ходовой части. А дальше требуется проложить все механические и электронные цепи управления к силовой установке.
Последним этапом является обшивка кузова, которая делается по личным предпочтениям и обстоятельствам для защиты основных узлов и элементов.

При сооружении конструкции из мотоблока переломка будет собираться несколько иначе. Создав переднюю часть конструкции, требуется оборудовать узел переломки для полноприводного минитрактора. Для этого требуется оборудовать передачу крутящего момента на заднюю колесную пару посредством карданного вала.

Чертежи

Отдельно стоит сказать про чертежи. Они являются важным для всех этапов создания самодельного минитрактора с переломным соединением. От качества рисунка зависит точность размеров изделия, а также качество получившейся конструкции. Это обусловлено спецификой подгонки многих деталей для достижения нужных параметров готового трактора. Последовательность работ можно посмотреть по видео.

Рекомендации специалистов по сборке агрегатов

Если в качестве основы будущего минитрактора применяется мотоблок «Нева», рекомендуется использовать модели, оборудованные сцепкой. Это позволит перевозить различные грузы и прицепы. Наиболее долговечным будет тот агрегат, который создавался на базе высококачественного мотоблока. Благодаря этому повышается эффективность и ресурс будущего минитрактора-переломки. В этой связи стоит применять мотоблок «Кентавр», чей уровень мощности составляет 9 л. с. Поэтому в процессе выбора подобного узла, следует основываться на его параметрах и долговечности.

Создание своими руками полноприводного минитрактора-переломки позволяет за относительно небольшие деньги получить многофункциональный аппарат. Большинство его узлов можно собрать самостоятельно, а можно использовать для этого готовые агрегаты

Важно выполнять все работы в строгом соответствии с чертежами и схемами
