Ремни на мотоблок "каскад": установка, какие ремни стоят, размеры ремней передней и задней скорости

Причины износа

Ремни протираются и рвутся по многим причинам. Основные провоцирующие факторы следующие:

перестановка или нарушение соосности шкивов после замены мотора (ремень изгибается, стирается о кромки);
порезы, потертости, царапины и другие механические повреждения, возникающие в процессе эксплуатации;
бракованные детали, на которые указывает разрыв кольца при правильно настроенном механизме;
установка успокоителя слишком близко к шкиву.

Чтобы собрать мини-трактор из мотоблока своими руками без совершения ошибок, понадобится пошаговая инструкция и…

Фермеру, пользующемуся агротехникой, будет недостаточно уметь заменять износившиеся детали мини-трактора. Ему стоит понимать причины поломки, чтобы в будущем он сумел их предотвратить. Устранив первопричину разрыва, владелец мотокультиватора не будет тратить деньги на покупку новых комплектующих так часто.

Замена и настройка

Гибкий элемент ременной передачи на мотоблоке можно самостоятельно заменить и настроить.

Клиноременная передача надежно сообщает усилие от мотора, но с течением времени ремень снашивается, на нем образуются трещинки, порывы.

Появляется задача его смены. Это можно произвести в специальных обслуживающих центрах. Это наиболее верный выбор, но обойдется он недешево. Можно самостоятельно выполнить замену, и если вы хоть раз чинили свою автомашину, имеете опыт работы с техникой.

Снимаем отработанный гибкий элемент

Первым делом снимаем пластиковый предохранительный кожух, отвернув гайки фиксации. После снимается ремень агрегатов, расслабив натяжку между шкивом (фрикционное колесо) редуктора и мотором.

На отдельных модификациях имеются специализированные приспособления для натяжки и ослабления ремней. Но обычно в мотоблоках отсутствует этот механизм. Для ослабления натяжки приводного ремня ослабляем гайки фиксации мотора (4 штуки) и двигаем его направо. Потом снимаем ремень. Не забывайте, двинуть мотор в правую сторону (в левую сторону) для натяжки (ослабления) изделия можно только в границах 20 миллиметров.

Надеваем новые изделия

Инсталляцию нового ремня агрегатов выполняем в обратном порядке. Потом необходимо его натянуть, учитывая обязательное провисание его на 10-12 миллиметров. Непременно проверяем центровку фрикционных колес редуктора и мотора. Заворачиваем гайки крепежа мотора диагонально.

В нерабочем состоянии ремень должен без затруднений проворачиваться на первичном валу, но не соскакивать с него. Для приведения ремня агрегатов в рабочий статус выжимается рукоятка сцепления, тросик поднимает кверху прижимной вал, натягивая ремень.

Самостоятельное натяжение

Когда новое изделие и образователь петли (успокоитель) будут смонтированы, требуется произвести их натяжение и отрегулировать, поскольку сразу ремень будет прогибаться, что считается непозволительным. Это способно сократить продолжительность его использования, колеса начнут пробуксовывать, мотор начнет чадить на холостых оборотах.

Чтобы выполнить натяжение, требуется очистить фрикционное колесо посредством ветоши, а также расслабить болты фиксации мотора к шасси, ключом на 18 проворачивают регулировочный болт по направлению движения стрелки часов, натягивая устройство. Одновременно с этим необходимо пробовать натяжку приводного ремня второй рукой, чтобы он свободно пружинил. Если перетянуть его, то это также будет губительно отражаться на надежности подшипника и ремня.

По завершении монтирования и натяжения необходимо проверить на перекосы. Новое изделие должно стоять ровно и не иметь перегибов и перекосов.

Каждому владельцу мотоблока необходимо знать, какими характеристиками обладает ремень, использующийся для работы устройства. Агрегаты «Нева» отличаются некоторыми особенностями, поэтому следует это учитывать при выборе нового ремня для мотоблока.

При покупке детали нужно внимательно изучить инструкцию, предоставленную к технике.

Навесное оборудование мотоблока «Каскад»

Подобные механизмы используются для повышения функциональности и производительности агрегата.

Наиболее известные виды навески:

плуг для мотоблока Каскад – вспашка твердых залежей земли на большую глубину;
фрезы – обработка грунта шириной 45-93 см, при возделывании рыхлой почвы устанавливают дополнительные инструменты для увеличения площади вспашки;
окучиватель – прополка грядок от сорной травы, подсыпание земли к корням и стеблям культурных растений, благодаря чему они лучше развиваются;
прицеп и тележка – перевозка груза на маленькие расстояния (мешки с картофелем и т.д.);
плоскорез – рыхление почвы, измельчение корней сорняков, при этом уменьшаются временные затраты на самостоятельную прополку огорода;
картофелекопалка для мотоблока Каскад – посадка и уборка урожая;
снегоуборщики – расчищение сугробов, очистка дорожек от снега и льда;
водяной насос – подключение насоса для подачи воды из водоема с устойчивым напором с целью полива грядок;
кормодробилка – дробление зерна и заготовка дробленки для варки каши свиньям и коровам;
косилка – заготовка сена для кормления крупного рогатого скота.

Установка и замена ремней

Ремни снимаются вручную, при помощи ослабления регулировочного болта. Замена ремней производится аналогичными, подходящими по ширине и длине. Желательно приобретать запчасти, в т.ч. и ремни, в магазинах фирменных запчастей для мотоблоков. Такие магазины работают напрямую с заводами-изготовителями.

Видео обзор замены ремней мотоблоке:

Как узнать, натягивать ли ремень?

Если надавить на ремень рукой, он должен лишь немного прогибаться при нажатии. Если они провисают, будет гудеть мотор, возможно даже появление сизого дыма от их перегрева. Изношенные ремни, утопленные в ременные ячейки, нужно заменять. Сначала следует снять гайки, скрепляющие ременную раму. Далее с помощью регулировочного болта натянуть ремни, периодически проверяя степень натяжения вручную.

Эти же манипуляции проводятся после установки новых ремней с целью их регулирования.

Прочие работы

Иногда на мотоблоках «Каскад» нужна замена ремней заднего хода. Обычно к ней прибегают, если отрегулировать натяжение невозможно из-за сильного износа или полного разрыва

Важно: для замены годятся только те ремни, которые адаптированы под конкретную модель. Если поставить неподходящие комплектующие, они быстро окажутся изношены

Перед заменой выключают мотор, поставив его на нулевую передачу.

Снимают изолирующий кожух. Изношенные ремни убирают, а если они предельно растянуты — срезают. Сняв наружный шкив, натягивают ремень на оставшийся внутри шкив. Возвращают деталь на место. Внимательно проверяют, чтобы ремень не оказался перекручен. Ставят обратно кожух.

Очень часто приходится делать разборку пускового механизма, чтобы избавиться от его неисправностей. Проблемные пружинки заменять необязательно. Иногда просто отжигают горелками кончик детали. Затем напильником воспроизводят нужный контур. Тогда прикрепление пружины и барабанного узла приходит в норму. Ее наматывают на барабан, закладывают свободный край в гнездо на корпусе вентилятора и центрируют стартерный барабан.

Подгибают «усики», взводят барабан против часовой стрелки, отпускают взведенную до конца пружину. Совмещают отверстия вентилятора и барабана. Вставляют пусковой шнур с рукоятью, завязывают узел на барабане; натяжку отпущенного барабана удерживают рукоятью. Пусковой шнур меняют аналогично

Важно: все эти работы легче выполнить вдвоем

Если сломалась ручка переключения передач, с нее снимают крутящуюся головку, выбивая выколоткой штифт. Выкрутив винт, убирают втулку и фиксирующую пружину. Затем снимают остальные детали, мешающие ремонту. Заменяют только проблемные части редуктора без разборки всего устройства. Также поступают, когда нужно снять храповик.

Если вылетел вал, то для замены приобретают только устройства с подходящей длиной, диаметром, числом зубцов и звездочек. Когда заедает регулятор оборотов (либо, наоборот, работает нестабильно), нужно крутить винт, задающий количество смеси. В результате падение оборотов перестанет быть резким, вынуждающим регулятор распахивать дроссель. Чтобы сократить опасность поломок, нужно заботиться о правильном обслуживании мотоблока. Техническое обслуживание (ТО) нужно проводить раз в 3 месяца.

О том, как отремонтировать декомпрессор мотоблока «Каскад», смотрите в следующем видео.

Автомеханик, специализируется на С/Х технике

Неисправности, которые могут возникнуть в мотоблоке Каскад, можно разделить на несколько основных категорий, одними из них являются:

Различные неполадки с мотором.
Неисправности в других узлах и механизмах мотоблока.

Если у вас имеется мотоблок Каскад, тогда при использовании этого оборудования у вас с течением определенного промежутка по времени могут появиться проблемы с мотором. Мотоблок Каскад инструкция по ремонту, дает прекрасную возможность для владельца этой техники, произвести ремонт возникших неисправностей максимально быстро и правильно с учетом всех имеющихся рекомендаций от производителя.

Не забывайте следить за состоянием своей техники

Общие сведения и особенности конструкции

Каскад МБ-6 производится компанией «Редуктор». Модель сконструирована в 2006 году, и за столь короткое время успела завоевать доверие у российских хозяйственников. По своим возможностям данный мотоблок может конкурировать с более высококлассными машинами, так как оборудован мощным мотором и дополнительными функциями, делающими работу эффективной и удобной, вне зависимости от сложности поставленных задач. Возможность установки различного навесного оборудования существенно расширяет потенциал Каскада МБ-6, и тем самым делает его еще более универсальным.

Производительность мотоблока рассчитана на обработку участка до 40 соток.

Навесное оборудование

Разобравшись с ролью каждого из компонентов мотоблока «Каскад», нужно еще выяснить подробности насчет установки навесного оборудования. Для работы рекомендован прежде всего оборотный плуг модели ПН-1-20-МБ. Этот агрегат монтируют на однократную сцепку. При помощи такого плуга можно легко подготовить землю к зимнему периоду. В последних версиях улучшено качество металла и увеличена его толщина.

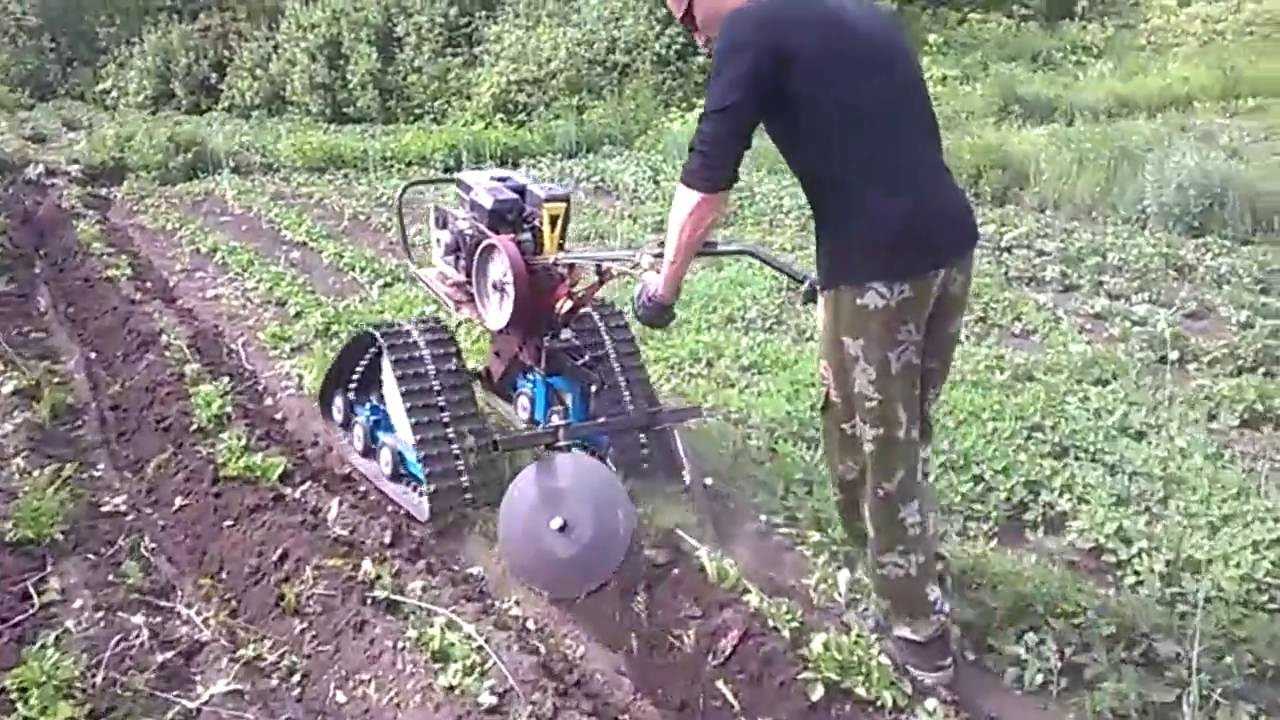

Часто используют приставки с гусеницами. Они улучшают ходовые качества мотоблока и делают его устойчивее. Подсоединение навесных устройств происходит при помощи сцепок средней массой 5 кг. Типовая сцепка позволяет соединять блок не только с плугом, но и с бороной, и даже с окучником. На мотоблоках, используемых на даче, часто монтируется картофелекопалка. В большинстве случаев применяют картофелекопатели моделей КМ либо КМТ. Но подходят также и устройства с активными ножами и вибрационные картофелекопатели. Главное, чтобы масса и размеры копалки были под силу мотору. С мотоблоками «Каскад» совместимы довольно разные косилки, в том числе ременного типа. Чтобы скашивать траву максимально щадящим образом, применяют сегментные косилки.

Правила эксплуатации

Чтобы устройство прослужило долго и без поломок, необходимо соблюдать ряд правил эксплуатации мотоблока:

Первый пуск и обкатка

Важно помнить, что перед первым пуском нужно убедиться в наличии масла в картере двигателя. На заводе его не заливают

Далее следует обкатка, то есть, работа двигателя без нагрузки, вхолостую. Это даёт новым деталям и шестерням притереться друг к другу, а маслу проникнуть во все узлы и агрегаты устройства.

Замена масла и топлива

Обязательно нужно знать, сколько масла в редукторе мотоблока «Каскад». В новый редуктор заливается 2 л. В дальнейшем при замене масла будет уходить до 1,5 л, так как часть масла будет оставаться в системе. Менять масло нужно каждые 50 часов работы. Тип масла выбирается исходя из климатических условий и времени года. К примеру, летом используется масло повышенной вязкости. Не нужно заливать в систему дешёвое масло – оно быстро теряет свою вязкость, что приведет к поломкам редуктора и двигателя. В двигатель нужно заливать масло марок М-5з/10Г1, М-6з/10В, М-6з/12Г1. А в редуктор авиационное МС-20, ГОСТ 21743-76.

Необходимо соблюдать ряд правил, чтобы устройство прослужило долго

Тонкости ухода и хранения

В процессе пользования мотоблоком нужно проводить ряд работ по уходу за устройством:

перед каждым пуском следует следить за маслом в редукторе и двигателе;
необходимо проверять все ремни системы. При необходимости натяжение усиливается;
нельзя забывать менять топливный фильтр;
хранить моноблок нужно в сухом, желательно тёплом помещении;
если мотор запускается в мороз, после длительного простоя, нужно дать ему прогреться на холостых оборотах не менее 20 минут.

Модификации мотоблока

МБ-1 имеет 8 модификаций, которые отличаются мощностью двигателя, объемом бака и другими техническими характеристиками. А именно:

МБ-1 Д1 М10 имеет мотор Lifan 168F-2A с мощностью 6,5 л.с. и объемом бака в 3,6 л.
МБ-1 Д2 М13 – двигатель американского происхождения Robin Subaru EX-17 обеспечивает возможность развивать скорость до 9 км/ч.
МБ-1 Д2 М9 – мотор для этой модели – HONDA GX200 с мощностью 6,5 л.с.
МБ-1 Д2 М14 – мощность мотора Robin Subaru EX-21 (7 л.с.) отлично подходит для перевозки грузов.
МБ-1 Д2 М16 и МБ-1 Д2 М17 – разница между двумя модификациями заключается в типе двигателя – Lifan 177F и Lifan 177FD, соответственно.
МБ-1 Д2 М18 оснащен улучшенной моделью мотора Robin Subaru EX 27 PREMIUM, мощность которого составляет 9 л.с.
МБ-1 Д1 М19 уступает в мощности предыдущей модификации, однако сочетается с прицепами, тележками и прочим оборудованием.

Прочие распространенные проблемы при запуске двигателя

Что делать, если мотор мотоблока работает с перебоями и не развивает нужной мощности? Причин такому поведению может быть несколько:

Засор воздушного фильтра.

Воздух не попадает в карбюратор, а значит, топливо плохо сгорает — фильтр придется чистить или менять.

Остатки топлива, а также продукты его горения образуют на внутренних стенках глушителя толстый налет, который необходимо устранить.

В этом случае узел придется снять, разобрать и как следует очистить все его компоненты. После этого карбюратор нужно собрать и правильно отрегулировать.

Износ цилиндропоршневой группы.

Температура и высокие нагрузки делают свое дело и даже самый прочный металл со временем изнашивается и деформируется. Такие детали следует незамедлительно заменить, иначе за это можно поплатиться невосстановимыми поломками в самом двигателе.

Поломка корпуса храповой муфты или храповика

О наличии этой проблемы говорит отсутствие движения коленвала при запуске двигателя. Для замены корпуса муфты и храповика придется полностью разобрать пусковой блок.

Ослабление затяжки винтов крепления корпуса стартера к корпусу двигателя.

Если шнур запуска не возвращается в исходное положение, стартер нужно отрегулировать. Для этого винты ослабляются, а положение узла устанавливается от руки так, чтобы обеспечить нормальный возврат шнура.

Довольно распространенной причиной отсутствия возвратного хода шнура запуска является выход из строя стартерной пружины — её придется заменить.

Существенно увеличивает срок службы любой техники грамотное техническое обслуживание её основных узлов и компонентов. Немалое значение имеет и оперативность замены изношенных запчастей. Поэтому при возникновении малейших сбоев и неисправностей заниматься их устранением следует незамедлительно — в итоге это предотвратит куда более серьезные и дорогие проблемы.

Устройство мотоблока, схема двигателя

Устройство карбюратора мотоблока «Каскад» показано на рисунке 2.

Рисунок 2. Карбюратор «Каскад»

Настройка (регулировка) карбюратора мотоблока «Каскад» выполняется по стандартной схеме:

двигатель должен прогреться;
далее положение дроссельной заслонки изменяется с помощью регулировочного винта;
после этого обороты холостого хода уменьшаются до минимума, оператор должен добиться равномерного звучания мотора;
далее максимальные и минимальные обороты двигателя регулируются три-четыре раза, пока звук не будет ровным и устойчивым при выбранном положении заслонки.

Зажигание мотоблока «Каскад»

Иногда проблема запуска и функционирования мотоблока кроется в самом зажигании. Регулировка зажигания мотоблока «Каскад» выполняется, исходя из типа двигателя. На каждый двигатель дается инструкция по эксплуатации, потому её необходимо детально изучить.

Механизм запуска двигателя – стартер – предназначен для раскрутки коленчатого вала.
Электронная система зажигания обеспечивает бесперебойное иcкрообразование на свече зажигания.

Замена и настройка

Гибкий элемент ременной передачи на мотоблоке можно самостоятельно заменить и настроить.

1. Снимаем отработанный гибкий элемент

2. Надеваем новые изделия

3. Самостоятельное натяжение

При установке все мероприятия надо осуществлять постепенно и осторожно, чтобы исключить повреждения на изделии. Это может спровоцировать к его разрыву либо досрочной поломке привода

Процессы, которые демонстрируют ошибки установки и натяжения:

вибрирование корпуса в процессе передвижения;
перегревание приводного ремня на оборотах холостого хода, дымление;
пробуксовывание колес при работе.

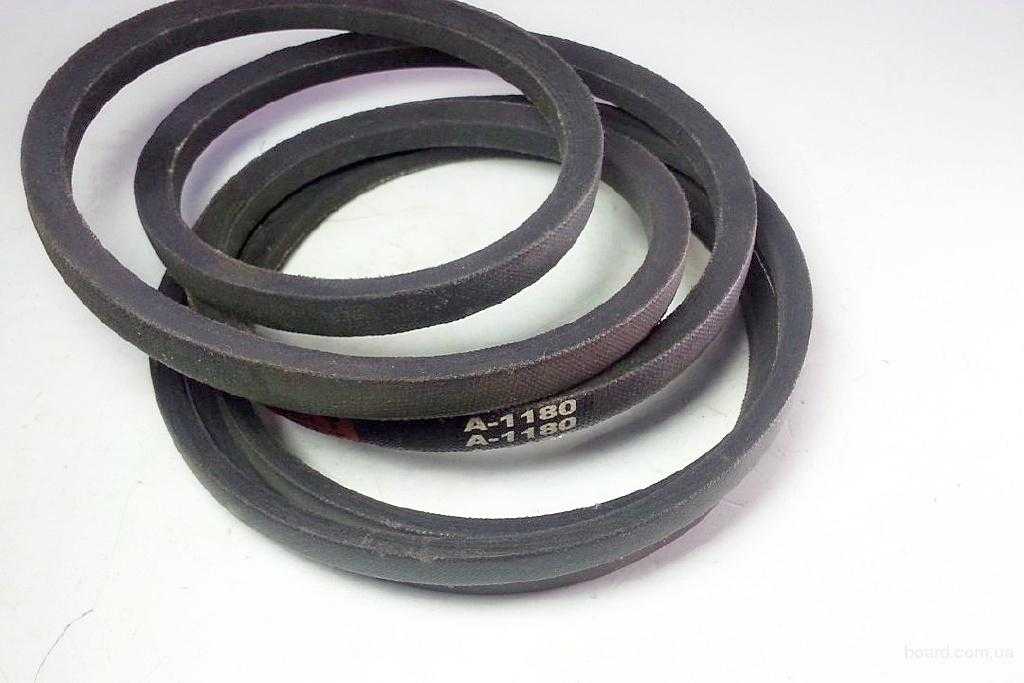

Особенности и функции ремней

Если на китайский мотоблок найти замену износившемуся звену будет легко, то техническое обслуживание пермских мини-тракторов Каскад связано с определенными трудностями. На рынке не так много мотоблоков этого бренда, но для каждой из моделей требуются свои комплектующие. Если игнорировать специфику модели, купленные ремни быстро порвутся, а само устройство сломается. Поэтому, выбирая новую деталь, обязательно заглядывают в инструкцию и смотрят номер маркировки на износившемся элементе.

Интересно!

Приводной клиновой ремень для Каскада делают из полиуретана или каучука.

Этот составной элемент влияет на качество обработки земли. Его основная функция – передача движения. Если из-за растяжения длина каучукового кольца увеличивается, натяжка становится недостаточной, и валы начинают проскальзывать. В результате техника выходит из строя. В этом случае правильный выбор новых комплектующих будет определять долговечность службы всего мотокультиватора.

Диагностика неисправностей и ремонт мотоблока

Ремонт мотоблока «Каскад» можно проводить своими силами, но нужно знать, в чём именно причина поломки:

Глохнет

Данная поломка, скорее всего, происходит из-за засорения топливной системы. Бензин просто не доходит до камеры сгорания. Для устранения поломки нужно проверить все трубки топливной системы на предмет засора. Также имеет смысл заменить топливный фильтр. Но чаще всего забиваются жиклёры в карбюраторе. Для того чтобы их очистить, достаточно вывернуть поочерёдно топливные жиклёры и продуть их насосом или лучше компрессором.

Своими силами можно проводить ремонт мотоблока «Каскад»

Не запускается

Если мотор не заводится, то нужно проверить зарядку аккумулятора. Если с батареей всё в порядке, то причина другая – перелив топлива. Убедиться в этом можно, вывернув свечу: если она мокрая, то надо её просушить и попробовать завести двигатель снова.

Греется

Нагрев двигателя означает, что сбилось зажигание. Отладить его можно, выставив маховик по заводской риске на блоке.

Как заменить храповик

Данный узел подлежит замене, если вовремя запуска он проскальзывает или появился сильный свист. Заменяется узел целиком, но в редких случаях, чаще всего, нужно просто поставить на место пружину или пусковой шнур.

Очистка фильтра

Фильтры лучше менять на новые. Но, если нет такой возможности, то они легко чистятся с помощью компрессора. Так продуваются топливный и воздушный фильтры.

Как поменять поршневые кольца

Кольца меняются при потере мощности мотора и сильном расходе масла. Менять просто – нужно снять головку двигателя и крутить маховик, пока не покажется поршень. Далее старое кольцо снимается, новое одевается. Правда, голыми руками такую операцию провести трудно, используется специальный инструмент.

Правила эксплуатации

Чтобы устройство прослужило долго и без поломок, необходимо соблюдать ряд правил эксплуатации мотоблока:

Первый пуск и обкатка

Если начать эксплуатацию без обкатки, то неизбежны частые поломки механизма. На полную обкатку двигателя производитель отвёл 30 часов.

Замена масла и топлива

Тонкости ухода и хранения

В процессе пользования мотоблоком нужно проводить ряд работ по уходу за устройством:

перед каждым пуском следует следить за маслом в редукторе и двигателе;
необходимо проверять все ремни системы. При необходимости натяжение усиливается;
нельзя забывать менять топливный фильтр;
хранить моноблок нужно в сухом, желательно тёплом помещении;
если мотор запускается в мороз, после длительного простоя, нужно дать ему прогреться на холостых оборотах не менее 20 минут.

Проблемы с подачей топлива

Если попытки завести мотоблок успехом не увенчались, это означает наличие неисправностей в двигателе или системе запуска. Для того чтобы определить источник поломки в первую очередь необходимо проверить свечи зажигания.

Если свечи сухие, это значит, что топливная смесь не поступает в цилиндры двигателя. Причин тому может быть несколько:

отсутствует топливо в баке;
закрыт кран подачи топлива;
отверстие в пробке бензобака засорилось;
в систему подачи топлива попали посторонние предметы.

Чтобы устранить проблемы с подачей топлива, необходимо:

Заправить бак мотоблока.
Открыть топливный кран.
Прочистить дренажное отверстие, расположенное в пробке бензобака.
Снять топливный кран, слить бензин из бака и промыть его чистым бензином. После этого следует снять соединительный шланг, находящийся со стороны карбюратора, и продуть его вместе с жиклерами карбюратора без разборки последнего с помощью топливного насоса.

Описание

В мотоблоках конструкторы используют ременную передачу, которая состоит из двух шкивов, ремня и натяжного устройства.

Достоинства:

высокая скорость работы;
защита узлов привода от перегрева;
простота;
надежность;
низкая стоимость;
отсутствие шума.

Недостатки:

частая замена ремней;
давление на валы и опоры.

Шкив – основная часть редуктора, которая находится на центральном валу двигателя. Внешний вид детали напоминает форму колеса, взаимодействует с другими элементами посредством специального ремня.

В специализированных магазинах можно приобрести данные устройства разного размера. Большая часть деталей изготавливается из алюминия, стали, чугуна и дюраля, имеет высокую прочность и надежность. Для удешевления товаров некоторые производители используют для производства пластмассу, фанеру и текстолит.

Главным критерием при выборе детали является размер ремня. Именно от него зависит размер шкива.

Обслуживание приводных ремней

Клиновой ремень – основная деталь сцепления мотоблока. Срок службы его зависит от того, для каких работ используется сельхозтехника. Как правило, если МБ применяется как движитель для тележки, косилки или привод для мельницы или строгальной приставки, резинотехнические детали механизма сцепления могут служить несколько лет. Если же аппарат используется для вспашки и культивации тяжелой влажной глиняной пашни, нагрузка на него очень большая и за весенний сезон может износиться несколько ремней.

Для долгой бесперебойной эксплуатации механизма сцепления необходимо делать следующее:

при заправке масла и бензина в двигатель сельхозмашины не допускается попадание технических жидкостей на резиновые детали механизма. Продукты нефтехимии разрушают резиновую поверхность, ремни быстро изнашиваются;
нельзя одновременно нажимать на рычаги движения переднего и заднего хода. При одновременном нажатии происходит натяжение и заклинивание обоих ремней, мотоблок выходит из строя;
нельзя эксплуатировать сельхозтехнику с трещинами на поверхности деталей. Во время работы куски резины могут вылететь и травмировать работающего на мотоблоке;
не допускается установка запасных частей другого размера или профиля. Короткий ремень быстро сгорит от сильного натяжения и прижима к валу двигателя, длинный будет проскальзывать и аппарат не сможет работать. Установка детали меньшего профиля укорачивает срок службы механизма сцепления. Больший профиль для установки и работы потребует снятия защитных кожухов, что может привести к травматизму;
сцепление должно быть правильно отрегулировано. Сильное натяжение ремня быстро выводит его из строя, при слабом двигатель будет развивать излишнюю мощность, которая просто не дойдет до деталей трансмиссии.

Клиновые ремни – важная часть механизма мотоблока. От их состояния зависит работа механизма. Самостоятельная замена приводного ремня потребует распространенный набор инструментов и вполне по силам огороднику. Регулярный осмотр, уход и своевременная замена предохранит технику от поломок.

Редуктор

Владельцы мотоблоков «Ока», как и любой другой техники, иногда сталкиваются с неисправностями в работе. В том числе и в работе редуктора.

Далее мы рассмотрим наиболее часто встречающиеся трудности, их вероятные причины и способы решения проблемы:

на выходном валу течет масло: возможно, износилась манжета полуоси (поможет замена манжеты);
заклинил редуктор (одна из причин — обрыв цепи; ее надо поменять);
не получается переключить передачи (следует разобрать редуктор и заменить поломанные запчасти);
нарушился механизм разобщения полуосей (поможет регулировка натяжения троса управления полуосями).

На рисунке ниже представлена схема редуктора мотоблока в разрезе

Cхема редуктора мотоблока в разрезе

При нарушении нормальной работы сальников, а именно при протекании масла, сальники следует снять, осмотреть на предмет трещин, износа. При необходимости заменить.

Инструкция и рекомендации по эксплуатации

Безотказность и длительный срок службы мотоблока зависят от условий эксплуатации, технического обслуживания, ухода за агрегатом, грамотной обкатки после его приобретения. Для этого необходимо выполнять все рекомендации по эксплуатации техники.

Они сводятся к следующему:

Соберите мотоблок. Схему сборки можно посмотреть в инструкции, которая прилагается при покупке к агрегату.
Заправьте бак чистым бензином.
Проверьте уровень масла в картере двигателя.
Осмотрите крепление колес.
Проверьте зазоры на клапанах двигателя. Регулировка клапанов выполняется с помощью щупов на 0,10-0,25 мм.
Обкатку производите следующим образом:
- не начинайте работу с холодным двигателем;
сначала двигатель должен поработать на холостом ходу;
не нагружайте двигатель в процессе работы;
обкатка должна длиться не менее 30 часов;
работайте только на первой передаче;
после обкатки замените масло в двигателе, проверьте болтовые соединения.
Регулируйте натяжение ремней переднего и заднего хода клиноременной передачи изменением длины цепочек.
Проверяйте работу органов управления.
Проводите своевременную смазку стартера.
Вовремя заливайте масло в редуктор.
Не допускайте его попадания в фильтры.

Многие фермеры задаются вопросом, какое масло в мотоблок необходимо заливать. В частности, интересуются мотоблоком МБ 6841 с заливкой М-12ГИ или М-10ГИ. Это старые марки масел, найти их не так просто.

Для мотоблоков Каскад подходят такие горюче-смазочные материалы:

в топливный бак — автомобильный бензин Нормаль-80, ГОСТ Р 51105-97;
в картер двигателя — масло моторное М-5з/10Г1, М-6з/10В, М-6з/12Г1, ГОСТ 10541-78;
для редуктора — масло трансмиссионное по ГОСТу 23652-79 или авиационное МС-20, ГОСТ 21743-76.

Смешивать синтетический и минеральный материалы нельзя.

Инструкция по эксплуатации также содержит в себе информацию о технике безопасности, которая направлена на защиту оператора, а также защиту оборудования от поломок во время работы. Строго запрещается прогревать двигатель с помощью открытого огня, например, горелкой. Работа на местности со сложным рельефом должна осуществляться только на низких скоростях, то же касается работы на большую глубину. Высокая скорость при данных условиях перегружает двигатель и подвергает оператора опасности.

Для приведения мотоблока в движение необходимо выбрать передачу с помощью ручки и пользуясь обозначениями на корпусе, после чего нажать рычаг переднего или заднего хода. Запрещено переключать передачи с взведенным в рабочее положение рычагом переднего или заднего хода.

Настройка карбюратора

Первоначальная регулировка карбюратора производится на заводе-изготовителе. Никаких ремонтных работ пользователь в течение гарантийного срока выполнять не должен. При плохом запуске осмотрите свечу зажигания. Если свеча сырая, то проблема в системе зажигания. Если свеча сухая, убедитесь в поступлении топлива в карбюратор.

Ремонт карбюратора на мотоблок Каскад выполняется только в специализированных мастерских.

Модельный ряд

«Нева МБ1-Н МультиАГРО (GP200)»

Идеальный вариант для использования на небольшой площади. Оснащается движком от японского производителя, который зарекомендовал себя благодаря своей надежности и долговечности. Переключение передачи изготовитель перенес на рулевую колонну. Редуктор от «МультиАгро», это разработка производителя.

Техника может работать с дополнительным оборудованием, есть передачи для движения вперед, их три, есть возможность сдавать назад. Таким образом, у оператора появляется возможность выполнять любые сельскохозяйственные работы. Отличается такая техника большой мощностью и минимальными затратами. Пользователь может отрегулировать высоту руля под свой рост.

При работе на фрезах допускается установка опорного колеса, за счет которого обеспечивается лучший баланс. Колесо не поставляется в комплектации, поэтому его необходимо приобретать отдельно. Движок демонстрирует силу в 5,8 лошадиных сил, можно заправлять АИ-92 и 95. Ширина создаваемой колеи, в зависимости от используемого навесного оборудования, составляет 860-1270 мм.

«МБ1-Б МультиАГРО (RS950)»

Эту модель лучше всего использовать на грунте со средней плотностью. Это многофункциональная техника, на которой производитель предусмотрел выбор передачи. Двигатель довольно мощный, имеет большой срок эксплуатации. Как и в предыдущей модели, в конструкции установлен авторский редуктор. Технику можно похвалить за простое управление при переключении скоростей и передачи и высокий КПД. Справиться с такой техникой может легко даже человек без опыта.

Руль можно быстро и просто отрегулировать по росту пользователя, а переключать скорости на руле. Если необходимо, количество передач увеличивается через щиток и ремень, который требуется переустановить на второй ручей шкива. Техника помогает быстро справиться со всеми работами на земле, в том числе и перекапыванием почвы.
