Самодельный дровокол: чертежи конструкций

Рекомендации нашего эксперта

Чтобы дровокол был надежным и служил максимально долго, стоит прислушаться к следующим советам:

  1. Не игнорируйте покраску конструкции, особенно когда планируется ее установка на улице.
  2. Делайте расчеты с запасом. Это касается мощности движков, толщины стали и прочих показателей.
  3. Начинайте работу со схем и чертежей. Правильная подготовка сэкономить время при монтаже и поможет избежать потери материалов из-за ошибок.
  4. Сначала примеривайтесь, а после выполняйте сварку или другую фиксацию.

Дровокол значительно облегчает жизнь пользователей, которым часто приходится заниматься заготовкой поленьев. Один раз собранная конструкция в дальнейшем сэкономит время и силы. Ее самостоятельно изготовление позволяет избежать лишних трат.

Как сделать дровокол конусного типа своими руками

Основная сложность в этом устройстве – сама конусная деталь. Она должна иметь определенный шаг резьбы и форму.

В качестве привода можно использовать любой электродвигатель (в том числе бензиновый или на дизтопливе) подходящей мощности.

Принципиальная схема устройства достаточно проста.

Если винтовой колун насажен непосредственно на ось двигателя, то максимальная допустимая скорость вращения вала не должна превышать 500 об/мин. Мощность желательна от 3 кВт. Найти такой двигатель не просто, поэтому лучше использовать передаточные механизмы. Самый простой вариант – приводные ремни на шкивах. Большую продуктивность даст редуктор, например, от мотоцикла.

Последовательность изготовления:

  • сварить стол с полкой, ориентируясь по высоте на свой рост (удобна столешница на высоте 70…85 см от пола). Положение полки зависит от длины приводного ремня. Ее лучше приварить уже ПОСЛЕ того, как установлен конус и определено место положения электродвигателя;
  • с помощью распорок или опор автомобильного кардана установить на подшипниках конус;
  • определить положение вала электродвигателя, приварить полку и установить на нее двигатель;
  • вставить распорку из сгона гайки и трубы между двигателем и опорой конуса;
  • натянуть цепь (приводной ремень) и проверить правильность движения конуса.

Важно: устанавливать чурки для раскола можно ТОЛЬКО ВЕРТИКАЛЬНО! В противном случае древесина может попасть под конус и заклинить его или изогнуть вал.

Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины.

Последовательность сборки и нюансы вытачивания, а также нарезки резьбы на конусе смотрите в видео ниже.

Техника безопасности

Насаживать древесину на конус нужно без перчаток. Иначе они могут быть накручены на винт, что может привести к травме. Заготовки подавайте только в вертикальном положении. Это обезопасит рабочий орган агрегата от заклинивания и выхода из строя. Не забудьте про заземление двигателя.

Итак, изготовление винтового дровокола – процесс, не представляющий особых проблем. На это может уйти всего один день. Зато, в будущем вы сэкономите массу времени и сил при заготовке большого количества дров. Только, при работе соблюдайте технику безопасности.

Большое количество вопросов через обратную связь и через комментарии на сайте, побудило к написанию этой статьи, помогающей подобрать компоненты гидравлики к гидравлическому дровоколу.

Большая часть обращений начинается так: Хочу собрать гидравлический дровокол своими руками, у меня есть такой-то насос (или гидроцилиндр или электродвигатель) помогите подключить систему к розетке 220 вольт.

Скажем прямо, такой подход к подбору компонентов крайне не правильный! Подбирать компоненты нужно исходя из поставленной задачи, а не из того, что имеется в запасниках.

Какой дровокол проще сделать самому

Следует учесть такие моменты:

  1. Дешевле обойдется рычажная конструкция. Ручные дровоколы больше подойдут для регионов, где есть проблема с подачей электроэнергии.
  2. Получится собрать своими руками и винтовое приспособление. Для него потребуется заказать конус и купить электрический двигатель мощностью от 1,5 до 3 кВт.
  3. Гидравлический тип подойдет для людей пожилого возраста. Будет показывать хорошую производительность без физических усилий человека. Единственная сложность ‒ найти подходящий цилиндр, распределитель и насос.
  4. Сборка пружинного инструмента требует хорошей подготовки и запаса деталей.

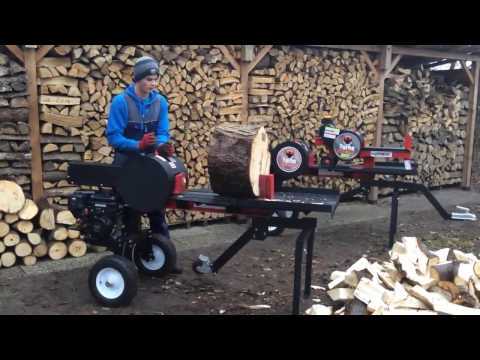

Конструкция

Ограничитель хода поршня – позволяет регулировать ход поршня исходя из длины чурбана. Для расщепления коротких заготовок не требуется большая амплитуда движения поршня. В итоге увеличивается производительность при экономии времени и электроэнергии / топлива.

Боковые зажимы – надежно фиксируют заготовку в оптимальном положении и не допускают ее смещение. Зажимы делают эксплуатацию колуна еще безопаснее.

Сменный делитель – служит для замены плоского ножа на крестообразный и наоборот в зависимости от ситуации.

Транспортировочные колеса – предназначены для перевозки дровокола.

Дышло – перекладина, посредством которой колун подсоединяется к фаркопу авто или мотоблока для транспортировки.

Ручной дровокол лом-колун

Этот дровокол является самым простым в изготовлении. Принцип его работы основан на энергии удара по колуну тяжелым предметом. Эффект получается практически такой же как если поставить топор на полено и ударить по обуху топора кувалдой. Но этот лом-колун удобнее в работе и скорость работы выше.


Дровокол лом-колун

Его преимущество в том, что он безопасен в работе, легок в изготовлении, занимает мало места. Не требует доставки каждого полена к нему. С ним будет удобно переходить от одного полена к другому

Во время работы с ним спина остается прямая, что немаловажно при колке дров большого объема. Не нужно нагибаться над каждым поленом, чтобы его расколоть

Но он требует применения физической силы человека и во время работы издает громкий металлический звук. Для защиты от звука придется работать в наушниках.

Лом-колун состоит всего из двух частей. Первая часть непосредственно колун с направляющей трубой, а вторая часть ударная. Ударная часть может быть наружной, то есть обхватывать собой направляющую трубу или внутренней – входить во внутрь направляющей трубы. Чтобы данный колун был эффективным, при его изготовлении нужно соблюсти одно правило. Часть колуна с направляющей и лезвием должна быть как можно легче, а ударная часть как можно тяжелее, но в разумных пределах, так как подымать ударную часть придется вручную. Чем больше разница по массе между эти двумя частями, тем выше КПД колуна.


Дровокол лом-колун.


Чертеж дровокола лом-колуна.

При изготовлении лом-колуна главное соблюсти правило большой разности масс частей колуна и выдержать достаточную длину хода ударной части для создания сильного удара. Эта длина должна быть примерно 50-60см.

Чтобы первую часть колуна сделать максимально легкой, нужно в качестве направляющей использовать тонкостенную трубу и лезвие колуна сделать узким.

Если во время удара вибрация передается на руки, то можно ее значительно снизить, если сделать ручки деревянными. Если ручки изготавливаются металлические, то их нужно приварить на самую тяжелую и массивную ударную часть, это также будет способствовать снижению вибрации.

Для плавности хода ударной части и снижения звука трущихся друг об друга металлических частей, следует использовать полипропиленовую трубу между этими частями.

Чтобы избежать быстрого расклепывания металла в месте удара двух частей лом-колуна, пятно контакта между ними не должно быть слишком маленьким.

Для удобства работа с лом-колуном поленья следует ставить во внутрь старого автомобильного колеса. Это предотвратит разлет отколотых частей от поленьев, и они всегда будут в одном положении.

Смотрите видео: ручной дровокол лом-колун

Размеры станка для колки полена

Для расположения деталей и комплектующих элементов не существует отдельная схема, отсутствуют ограничения. За основу процесса сборки можно взять габариты, соответствующие росту человека:

  1. высота станины — 650 мм;
  2. длина стола — 850 мм;
  3. ширина столешницы — 450 мм.

Опытные пользователи рекомендуют размещать мотор под столешницей, способной защитить агрегат от щепок и опилок. Для обеспечения техники безопасности все подвижные детали должны быть закрыты кожухом.

Для домашней мастерской также подойдет станок на гидравлическом приводе, колоть древесные кругляки поможет гидравлический насос, приводящий в движение колун. Острая пластина опускается на полено с большой силой, разрывает волокна древесины, отделяя небольшие фрагменты.

колка дров может осуществляться механическим приспособлением

Помахав топором над огромной кучей дров, невольно задумаешься над тем, как облегчить этот каторжный труд.

Бензопила здесь не помощница, поскольку она предназначена для поперечной распиловки древесины. Только в безвыходной ситуации с ее помощью можно распустить доску или брус. Толстый клин и тяжелый молот помогут расколоть особо твердое и толстое полено, но работу эту нельзя назвать производительной.

Совместить высокую скорость колки дров с минимальными физическими усилиями поможет винтовой колун для дров – простое и надежное приспособление. Его принцип работы основан на гениально простом совмещении шурупа и клина.

Обычный шуруп легко вкручивается в древесину, но при этом способен лишь незначительно раздвинуть ее волокна. А вот когда на стальной конус нанесена двухзаходная упорная резьба, то достигается нужный результат.

Только двухзаходный конус легко вкручивается в полено, за счет своей клинообразной формы и упорной резьбы раскалывает его на две части.

Читать также: Что такое передняя бабка токарного станка

Существует две основные конструктивные схемы конусных дровоколов. В первой винтовой конус устанавливается непосредственно на вал тихоходного электродвигателя мощностью 3-5 кВт (число оборотов не более 500).

Другой вариант реализуется за счет использования двухручейных шкивов разного диаметра и гибких приводных ремней. На вал электродвигателя ставится малый шкив, а на вал дровокольного винта — большой.

Соотношение их диаметров подбирают так, чтобы понизить частоту вращения винта по сравнению с частотой вращения двигателя в 2,5 – 4 раза до 300-400 об/мин.

Понизить скорость вращения конусного винта можно с применением мотор-редуктора – единого блока, в котором электродвигатель конструктивно соединен с понижающим редуктором. Однако, такие модели не получили широкого распространения на рынке винтовых колунов.

Тем, кто хочет сделать такой станок своими руками, следует помнить о том, что высокая скорость вращения винтового конуса (более 500 об/мин) повышает риск травмирования, поскольку в этом случае полено трудно удержать в руках.

Для того, чтобы понизить травмоопасность станка, под винтовым конусом ставят неподвижный стальной клин, который предохраняет полено от соскакивания.

Какой дровокол приобрести

Основным параметром подобных устройств считают усилие, с помощью которого происходит расщепление:

В домашних условиях подойдет аппарат с усилием, не превышающим 5 т.
Если нужно обеспечить дровами котельную, то этот показатель повышается до 7 т.
При колке дров в промышленном масштабе выбирают дровоколы с усилием до 25 т.
Предпочтение отдают дровоколам, которые работают от электросети. Их удобно эксплуатировать, работа с таким прибором возможна даже внутри помещений. При отсутствии электрических сетей, в сложных условиях выбирают приборы, работающие на бензиновом и дизельном топливе

В быту можно использовать ручное устройство.
При колке твердой древесины обращают внимание на то, из какого материала изготовлен режущий элемент. В таких случаях предпочтение отдают устройствам, ножи которых изготовлены с применением закаленных сталей

Обязательно должна быть проведена антикоррозийная обработка всех основных поверхностей.

Не последним будет вопрос о мобильности и транспортировке такого оборудования. Наиболее подходящим вариантом станет дровокол, у которого есть удобные рукояти и колеса. Такие аппараты подойдут для регулярных перемещений. Если рукояти и колеса отсутствуют, нужно выбирать прибор с меньшей массой, чтобы его удобно было переносить. В аппаратах некоторых производителей присутствуют специальные кожухи, блокировка с помощью двух рычагов, и различные приспособления, увеличивающие уровень безопасности при работе с устройством.

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

  • гидравлический домкрат;
  • профильная труба 40х50;
  • уголки;
  • стальные пластины толщиной 6-8 мм;
  • резиновый жгут;
  • кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
  • болты М12;
  • сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо. Но необходимо подготовить хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник https://www.sense-life.com/hands/drovokol.php

Краткий обзор конструкций механических дровоколов

В торговой сети реализуются несколько типов механических устройств для колки дров. Основными узлами являются:

  1. Станина, на ней закреплены неподвижные и подвижные элементы. Попутно на станине располагают ложе, в него укладывают напиленные заготовки.
  2. Неподвижный топор представляет собой заточенную пластину, установленную перпендикулярно поверхности чурбака.
  3. Подвижная часть – это исполнительный механизм. Обычно оборудуют толкатель, с его помощью фрагмент бревна перемещается на лезвие ножа.
  4. Механизм привода и энергетическое устройство, создающее усилие для выполнения основной работы.

Принято классифицировать устройства по принципу действия:

  • Вращающиеся конусы – эти механизмы вворачиваются внутрь древесины. Конус при проникновении в тело чурбака раздвигает волокна. Разрушается структура и заготовка распадается на несколько поленьев.
  • Динамического действия – устройство привода изготовлено на базе маховика. В этой конструкции момент инерции, накопленный при вращении массивного тела, в нужный момент передается на толкатель. Тот проталкивает фрагмент на режущую грань.
  • Реечного типа – преобразование вращения в поступательное движение происходит в реечном механизме. Толкатель совершает возвратно-поступательное перемещение.
  • Гидравлический привод позволяет от небольшого по мощности двигателя получать значительное усилие на исполнительном механизме.
  • Рычажного действия механизм позволяет развивать высокое усилие за счет разной длины рычагов. Надавливая на длинный рычаг, на коротком получают более высокую силу, чем приложено изначально.

Устройство дровокола. Какой редуктор выбрать.

Рабочим органом для раскалывания чурок в вышеперечисленных механизмах является нож из высококачественной стали. Он имеет плоскую или крестообразную форму. Как альтернативу гидроцилиндру, возможно применить редуктор Ц2У-200 с насаженным на выходной вал эксцентриком для создания возвратно-поступательного движения ножа.

В последнее время все большую популярность при заготовке поленьев имеет дровокол с конусной насадкой, прозванной «морковкой», которая похожа на последнюю. Рабочая часть конусного колуна представляет собой деталь, выполненную в виде конуса, по поверхности которого нарезана резьба. Во время работы, вращаясь, дровокол ввинчивается в чурку, тем самым раскалывая ее. Этот процесс происходит достаточно быстро, буквально несколько секунд. В связи с этим производительность конусного дровокола намного выше, чем у других конструкций.

Читать также: Услуги токаря по дереву

Саму насадку конусного дровокола можно купить как на рынке, так и в сети магазинов, занимающихся продажей хозяйственных товаров. Ну, а если человек имеет навыки токарных работ и доступ к станку, ему не составит большой сложности изготовить колун-буравчик самостоятельно. При выборе материала надо отдавать предпочтение заготовкам марки сталь 40 или 45.

Основные размеры следующие:

  • диаметр заготовки – 80 мм;
  • общая длина детали составляет – 300 мм;
  • диаметр отверстия соответствует диаметру выходного вала редуктора;
  • длина конусной части детали – 250 мм.

Проточив конусную часть, производят нарезание резьбы, параметры которой следующие: направление резьбы – правая, оптимальный шаг 5 мм, профиль – «елочка», тыльная сторона направлена к редуктору.

Приобретя или изготовив насадку конусного дровокола, подбирают редуктор, усиливающий крутящий момент электродвигателя. Наиболее подходящим вариантом является редуктор Ч 100. При небольших размерах поленьев возможно установить червячный редуктор Ч 80. Какой из предложенных вариантов выбрать, придётся определять опытным путём. Возможно вам лучше подойдёт какое-нибудь другое устройство из нашего каталога. Мощность двигателя должна быть от 2,2 до 4 кВт, можно применять и бензиновые двигатели соответствующей мощности.

Затем приступают к изготовлению рабочего стола, размеры рабочей поверхности которого имеют следующие параметры:

  • ширина – не менее 60 см;
  • длина рабочего стола, соответственно, составляет 100–120 см;
  • высота станины – 60–70 см.

При изготовлении используются металлические трубы, уголки размером не менее 50 мм, для повышения массы станины, сверху на нее жестко крепится лист металла толщиной 2-3 мм, который способствует лучшему скольжению чурок. К листу жестко закрепляется приводной двигатель с насадкой дровокола, смещенный к краю по длине стола. При изготовлении конусного дровокола для облегчения его транспортировки на раме предусматривают установку колес.

В местах проживания людей, где нет электрического напряжения, можно использовать мощности трактора или мотоблока – от вала отбора мощности. Также существует способ заготовки дров с помощью легкового автомобиля, причем любой модели. Для этого прежде всего надо иметь сам конусный дровокол и соответствующий переходник. Сам процесс происходит следующим образом. У автомобиля с помощью домкрата поднимается любая сторона от ведущих колес, откручивается и снимается автошина, а на ее место через переходник устанавливается конусный колун. Автомобиль припускается на специальный козелок или подходящий пенек. Затем запускают двигатель и включают передачу, при этом переоборудованная ступица колеса начинает вращаться вместе с конусным дровоколом, а далее процесс заготовки дров происходит так же, как и на специально изготовленном станке.

Хотя для специалиста изготовить конусный дровокол не очень сложно, прежде всего, необходимо определить его рациональное использование, при заготовке небольшого количества дров использовать конусный колун не рационально.

Колуны с ручным приводом

Большим количеством технических устройств уже не удивишь, а в сфере заготовки дров может применяться устройство с ручным приводом. Кроме самых простых таких устройств, имеются еще и усовершенствованные:

  • Домкрат
  • Сваебойная машина

Дровокол этого типа помогает раскалывать дрова благодаря использованию тяжеловесного инструмента. Таким колуном можно быстро выполнять работу, не отягощая себя большой нагрузкой. Колуны стоят намного дешевле других в плане и покупки, и изготовления, поэтому встречаются они довольно часто.

С использованием пружины

Основным рабочим узлом является пружина, и для работы с минимальными усилиями необходима ее настройка, выставляется длина от колуна до пружины. При правильной регулировке этого параметра можно с удобством колоть и обычные, и короткие поленья

Важной в таком аппарате является также твердая опора для установки бревен. С агрегатом можно работать одной рукой, слегка приподнимая колун и сразу же опуская на подготовленное полено

При таком действии оно раскалывается, а колун, благодаря пружине, возвращается на место.

В отличие от предыдущего варианта дровокола, после раскалывания полена удерживающее усилие на колун оказывает пружина. Для изготовления также нужно несколько металлических обрезков из трубы, уголка или швеллера

Очень важно сделать подвижное соединение рычага с рамой. Для этого подойдут самовыравнивающие подшипники, благодаря которым рычаг будет легко двигаться

Высота дровокола должна быть больше 0.8 м, но лучше делать по росту человека, который будет колоть дрова. Берется оптимальная высота установки полена, добавляется высота чурбака, на котором будет стоять полено. Получаем оптимальную высоту станины.

С использованием домкрата

Для устройства данного типа нужно сделать опорную балку. На одном конце перекладины, которая изготавливается из полосы металла не менее 10 мм толщины и швеллера, крепится шарнирная связка, а на другом конце — оснастка. Балка и все остальные детали должны изготавливаться с расчетом, чтобы выдерживать нагрузку в сотни килограммов. Клин фиксируется сваркой к куску швеллера немного шире самого клина, что позволяет колоть полена разной длины.

Горизонтально по отношению к балке при помощи опорных прутов устанавливается домкрат. На переднем конце устанавливается хомут, который держит корпус гидродомкрата. Задняя опора делается из пластин, к которым крепятся пружины, возвращающие шток в первоначальное положение после снижения давления в цилиндре домкрата. Далее при начале работы устройство раскачивается, и клин с усилием домкрата раскалывает полено. Пока убираются порубленные дрова, сжатые пружины выравниваются и возвращают шток с клином на место.

По типу сваебойной машины

Для изготовления устройства такой конструкции необходимы следующие детали:

  • Шток, по которому будет перемещаться инструмент.
  • Клин, присоединенный к втулке, которая двигается по штоку.
  • Верхний утяжелитель, установленный на втором штоке.

В колоде или другой рабочей поверхности (опора) делается отверстие, в которое устанавливается шток. Ставится полено, и поднятием утяжелителя приводится в движение шток с колуном.

Как выбрать?

Правильно подобрать редукторный узел — значит, гарантировать общую надежность системы и ее длительную эксплуатацию. Если же допустить малейшую ошибку, придется в самый важный момент тратить деньги на ремонт или замену какой-либо детали. В худшем же случае придется менять и взаимосвязанные со сломанной деталью элементы

Поэтому очень важно пользоваться помощью профессиональных конструкторов и инженеров

Читать также: Приемник для цифрового телевидения как подключить

Они обращают внимание на самые разные факторы:

  • размещение редуктора в пространстве;
  • режим его работы;
  • общий уровень загрузки;
  • температура, до которой нагревается устройство;
  • род выполняемых задач и степень их ответственности.

Однако получение консультаций у инженеров на практике не всегда возможно. В этом случае вас могут выручить простейшие рекомендации, которые будут рассмотрены далее.
