Обустройство зимнего водоразборного узла

Обустройство зимнего водоразборного узла требует точного расчета глубины промерзания и правильного подбора теплоизоляции. Ошибка в монтаже приводит к разрыву труб при первых морозах, а стоимость переделки системы зимой вырастает в два раза из-за сложности земляных работ. Чтобы понять, как обустроить зимний водоразборный узел, нужно заранее подготовить схему разводки и закупить все комплектующие. Правильный подход к задаче гарантирует подачу воды в дом даже при температуре -30°C.

Особенности подготовки к проекту

Проект относится к категории средней сложности. Я считаю, что справится любой, кто уверенно держит в руках разводной ключ и умеет пользоваться паяльником для пластика. На выполнение всех работ уйдет около 3-4 дней. Оптимально проводить монтаж осенью, когда почва еще не замерзла, или ранней весной. В эти периоды земля податлива, что упрощает рытье траншей.

Что купить для монтажа

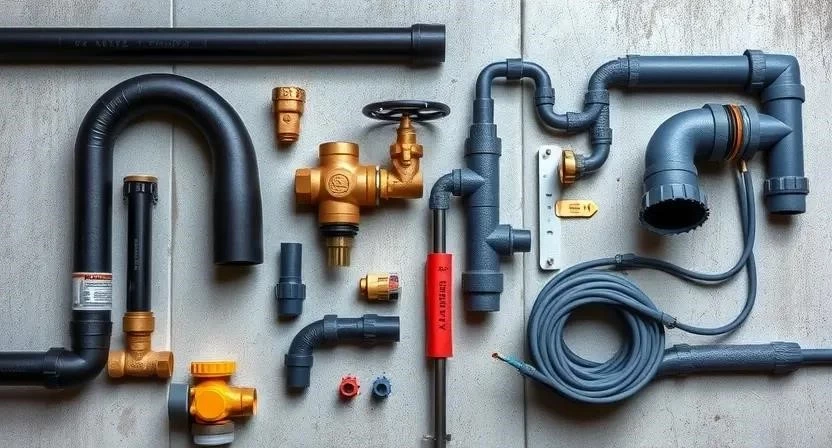

Я рекомендую выбирать проверенные бренды с гарантией на фитинги, так как протечка в закрытом коробе — это настоящий кошмар. Для стандартного узла потребуется следующий набор:

• Трубы ПНД (полиэтилен низкого давления) диаметром 25 или 32 мм.
• Фитинги компрессионные для ПНД.
• Трубы полипропиленовые (ПП) для внутренней разводки.
• Греющий кабель с терморегулятором.
• Запорные шаровые краны из латуни.
• Сетчатые фильтры грубой очистки.
• Утеплитель из вспененного полиэтилена (трубки).
• Листы экструдированного пенополистирола (Пеноплэкс).

Расход материалов зависит от длины магистрали. Обычно на один узел уходит около 5-10 метров ПНД трубы и 3-4 листа Пеноплэкса для утепления короба.

Инструментарий для работы

Для качественного монтажа не обязательно покупать дорогое оборудование. Некоторые позиции можно взять в аренду в строительном магазине.

• Труборез — для ровного среза труб без заусенцев.
• Паяльник для ПП труб — для создания герметичных стыков.
• Разводной ключ — для затяжки компрессионных фитингов.
• Уровень — чтобы выдержать уклон для слива воды.
• Рулетка — для точной разметки точек разбора.
• Лопата — для рытья траншеи под магистраль.
• Шуруповерт — для фиксации хомутов и короба.

Организация места под узел

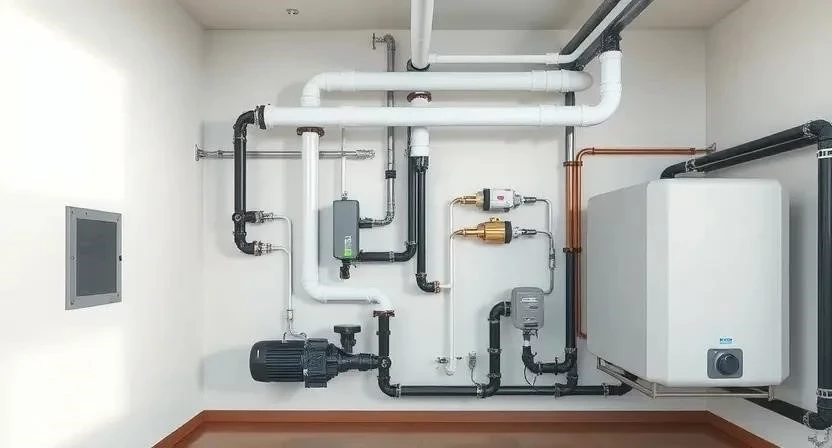

Место под узел выбирают в подвале, отдельном техпомещении или специальном кессоне. Пространство нужно полностью очистить от мусора. Стены и пол обязательно обрабатывают гидроизоляцией, чтобы влага не разрушала основание. Я всегда выношу все лишнее из помещения, чтобы иметь свободный доступ к каждой трубе при обслуживании.

Подготовка основания и траншеи

Если узел внешний, первым делом роют траншею. Глубина должна быть ниже уровня промерзания почвы в вашем регионе. На дно засыпают песчаную подушку толщиной 10 см и тщательно ее трамбуют. Это защитит трубу от давления грунта и острых камней. Стены помещения под крепление труб грунтуют, чтобы обеспечить лучшую адгезию при монтаже кронштейнов. Проверка основания проводится уровнем: поверхность должна быть стабильной и ровной.

Правила безопасности при монтаже

Работа с водой и электричеством требует осторожности. Соблюдайте эти правила:

1. Используйте защитные перчатки при работе с ПНД и металлом.
2. Надевайте очки при резке труб, чтобы стружка не попала в глаза.
3. При работе с химическими герметиками обеспечьте проветривание.
4. Проверяйте изоляцию греющего кабеля перед включением в сеть.
5. Используйте только заземленные розетки для электроинструмента.
6. Не работайте в одиночку при рытье глубоких траншей.
7. Соблюдайте осторожность при работе с паяльником (высокая температура).

Процесс сборки системы по этапам

Монтаж выполняю строго по порядку. Я однажды забыл про уклон на одном из объектов, и вода осталась в системе, что привело к разрыву трубы в первую же неделю морозов. Больше я так не делаю.

1. Разметка (1 час). Отмечаю места расположения узла и всех точек разбора.
2. Магистраль (3 часа). Монтирую основную трубу и ставлю вводной кран.

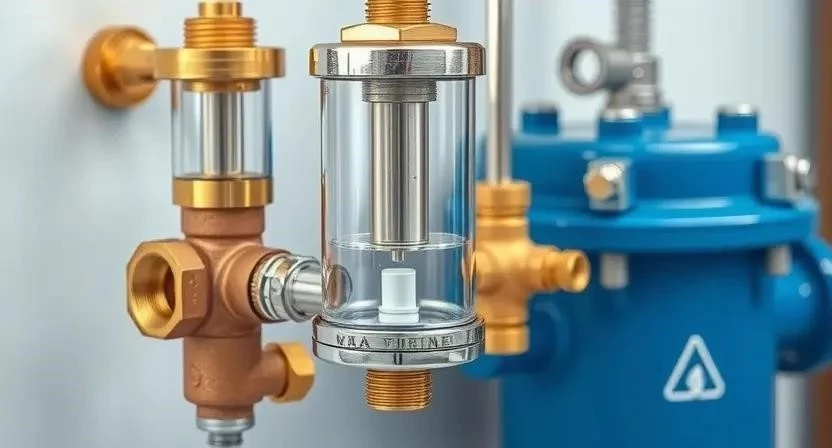

3. Фильтрация (2 часа). Устанавливаю фильтр грубой очистки и редуктор давления.
4. Стабилизация (2 часа). Монтирую гидроаккумулятор, чтобы убрать скачки давления.
5. Разводка (4 часа). Собираю ветки труб к конечным точкам водоразбора.
6. Слив (2 часа). Ставлю обратные клапаны и сливные краны в самых низких точках.
7. Подогрев (3 часа). Креплю греющий кабель к трубам на критических участках.

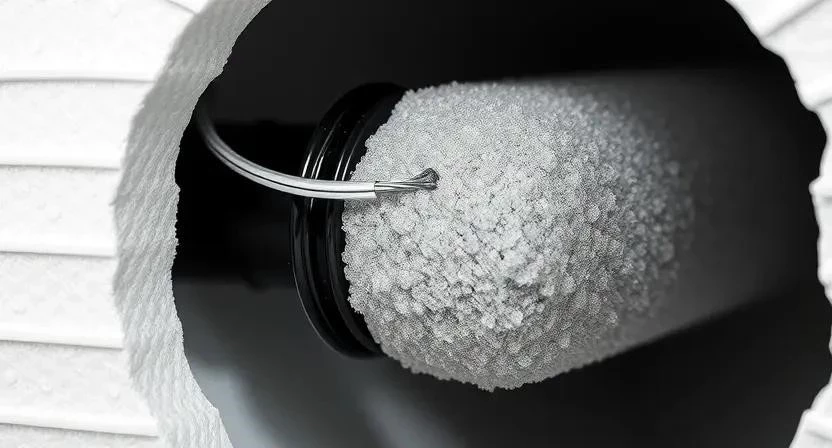

8. Изоляция (3 часа). Надеваю трубки из вспененного полиэтилена на все трубы.
9. Фиксация (2 часа). Креплю систему хомутами к стенам с шагом 50-80 см.
10. Герметизация (2 часа). Обрабатываю все стыки и проходы через стены герметиком.
11. Очистка (1 час). Промываю систему водой, чтобы вымыть стружку и грязь.
12. Опрессовка (2 часа). Подаю давление выше рабочего и проверяю все стыки на утечки.
13. Короб (4 часа). Собираю защитный короб из Пеноплэкса.
14. Запуск (1 час). Проверяю работу каждого крана и отсутствие шумов.

Технические нюансы и секреты мастера

Главное в зимнем водопроводе — это уклон. Трубы должны идти с падением 2-3 см на метр в сторону сливного крана. Только так вода уйдет полностью. При монтаже следите за температурой: если на улице слишком холодно, ПНД труба становится жесткой и может треснуть при резком изгибе. Я заметил, что дешевый силиконовый герметик быстро отслаивается от пластика, поэтому использую только специализированные полиуретановые составы. Время высыхания герметика составляет от 12 до 24 часов, в этот период систему лучше не трясти.

Типичные ошибки новичков

Чаще всего люди пытаются сэкономить там, где это опасно. Вот список того, что делать нельзя:

1. Забывать про сливной кран в нижней точке системы.
2. Прокладывать трубы выше уровня промерзания без греющего кабеля.
3. Использовать тонкий утеплитель (менее 20 мм) в неотапливаемых зонах.
4. Ставить трубы слишком большого диаметра (вода в них остывает быстрее).
5. Игнорировать установку обратного клапана, что ведет к сливу воды из системы.

Если вы уже совершили эти ошибки, поможет только перекладка трубы или установка мощного греющего кабеля с термостатом.

Расчет стоимости обустройства

Своими руками сделать узел дешевле, но работа требует времени. При найме профи вы платите за опыт и гарантию.

Экономия при самостоятельном монтаже составляет около 17 000 рублей. Однако я советую нанимать мастера для опрессовки системы, если нет своего оборудования.

Обслуживание системы после запуска

Перед наступлением серьезных морозов я всегда провожу ревизию. Нужно проверить работу терморегулятора греющего кабеля и очистить сетчатые фильтры от накопившегося песка. Для полного слива системы открывают сливные краны и перекрывают вводной вентиль. Срок службы ПНД труб составляет до 50 лет, но утеплитель может просесть через 5-7 лет. Эксплуатацию системы начинают с первого оттепеления или при условии работы подогрева.

Альтернативные способы защиты

Существует несколько вариантов обхода стандартной схемы. Можно использовать только греющий кабель без слива воды, но это увеличивает расходы на электричество. Другой вариант — глубокое заложение (ниже 2 метров), что избавляет от необходимости в сливе, но сильно удорожает земляные работы. Однажды я использовал тепловую пушку в техпомещении, чтобы разморозить замерзший узел соседа — это работает, но только как экстренная мера, а не постоянное решение.

Ответы на частые вопросы

Какую трубу выбрать для зимнего водопровода?
Оптимально использовать ПНД для внешней прокладки и полипропилен для внутренней разводки.

Обязателен ли греющий кабель?
Если есть возможность полного слива воды, кабель не обязателен. Если слив невозможен — он необходим.

На какой глубине прокладывать трубы?
На 10-20 см ниже глубины промерзания почвы в вашем регионе.

Как избежать гидроударов в системе?
Установите гидроаккумулятор и редуктор давления.

Можно ли использовать обычную минвату для утепления?
Нет, минвата впитывает влагу и перестает греть. Используйте вспененный полиэтилен или пенополистирол.

Что делать, если узел все равно замерзает?
Увеличить слой утеплителя или добавить греющий кабель с большей мощностью.

Как рассчитать мощность греющего кабеля?
Обычно достаточно 10-16 Вт на метр погонный трубы.

Нужен ли редуктор давления в частном доме?
Да, он защищает бытовую технику и фильтры от избыточного давления из магистрали.
