Преимущества и недостатки свайных фундаментов

Бетонные сваи используют для возведения оснований частных домов, хозяйственных построек, многоэтажных и промышленных зданий. Популярность обусловлена преимуществами такого типа основ:

  • установка на любых типах грунтов, включая зыбкие и болотистые, единственное ограничение – скальное основание;
  • возведение прочного фундамента всего за один день, на классическое ленточное основание потребуется до 7 дней;
  • возможность сэкономить за счет меньших затрат материалов – бетона на 30%, земляных работ на 25%, не снижая прочностных характеристик;
  • повышенная несущая способность за счет прочности свай и других ЖБИ, применяемых для фундамента, одна опора выдерживает нагрузку до 50 т;
  • долговечность – до 150 лет.

К недостаткам фундаментных свай из железобетона относят:

  • Ограниченность проекта за счет отсутствия подвала или цокольного этажа;
  • Требования СП 45.13330.2017 накладывают ограничения на расстояния до ближайших зданий при работах молотами с массой больше 7 т;
  • Для монтажа фундамента требуется спецтехника;
  • Необходима тщательная геологическая разведка, что повышает стоимость работ. Если их провести непрофессионально, фундамент может деформироваться.

Виды установки

Метод определяют, ориентируясь на показатели геологических исследований и особенностей конструкции планируемого сооружения. С целью адекватного разделения тяжести, ж/б опоры на фундамент опускаются до уровня расположения твердого стабильного слоя. Допускается следующие разновидности установки:

Забивной. Наиболее часто используемый метод. Опоры устанавливаются с использованием устройства с гидро- или пневмомолотом.

  • Методом вдавливания(применяется постоянное давление).
  • Вибрационным заглублением. Вместо извлеченного слоя земли располагаются пустотелые опоры-оболочки, вливается бетон.

Железобетонные сваи для строительства заливают с использованием следующих методик:

  • Буронабивной. В предварительно просверленное отверстие устанавливается опалубка, помещаются металлические пруты, бетон.
  • Буроинъекционной. Заключается в подаче бетона под напором в пробуренное отверстие с последующим монтажом металлических стержней.
  • Грунтоцементной.В пробуренное отверстие заливается микс цемента и почвы. Вместимость цемента и надежность такой опоры в 2 раза ниже, чем у цементнобетонной.

Этапы возведения забивного свайного фундамента

Прежде чем приступить к монтажу фундамента, необходимо рассчитать необходимые параметры и составить проект здания и самого фундамента с учетом веса, планировки и других особенностей будущей постройки.

При проектировании учитываются несколько факторов.

Особенности грунта.

  • глубина залегания грунтовых вод;
  • агрессивность среды;
  • тип грунта;
  • уровень затопления почвы и т.д.

Вес, который придется выдерживать фундаменту.

  • масса самого строения;
  • снеговая нагрузка;
  • эксплуатационная нагрузка (мебель, люди и т.п.);
  • масса кровли, чердачного перекрытия и т.д.

Места расположения свай. Сваи располагаются:

  • на каждом углу по наружному периметру;
  • на местах пересечения внутренних стен и стыках наружной и внутренней стены;
  • дополнительные сваи располагаются по периметру здания и внутренних помещений, расстояние между сваями должно быть не более 3 метров.

Проект расположения свай.

Функциональные особенности составных изделий

Если брать сваи, производимые в соответствии с действующими Государственными стандартами, то они состоят из двух конструктивных частей – верха и низа. Сечение у этих свай может быть следующим:

  • 300х300 мм. Длина изделия – от 14 до 24 м.
  • 350х350 мм, 400х400 мм. Длина – от 14 до 28 м.

Верхняя и нижняя часть свай могут существенно отличаться по длине. При сечении 300х300 мм длина нижней части – от 7 м, максимальная – 12 м. При сечении 350х350 или 400х400 мм нижняя часть с минимальной длиной 8 м, максимальной – до 14 м. Что касается верхней части, то она у свай с сечением 300х300 мм может быть в длину от 5 до 12 м, при сечении 350х350 или 400х400 – от 6 до 14 м.Определить назначение и местоположение частей очень просто по их внешнему виду: на нижней части есть заострение, облегчающее вдавливание в грунт при забивке. Со стыкуемыми частями еще проще, т.к. на них имеются элементы, за счет которых происходит фиксация. Для стыковки этих элементов могут использоваться следующие методики:

  • Сварка накладки из листового металла, обжимающей тело сваи;
  • Обжимные болтовые накладки;
  • Простое и недорогое соединение посредством закладных стаканов;
  • Посредством шпоночных выступов без фиксации, или же посредством кондуктора. В этих же случаях может использоваться герметизирующая лента;
  • Соединение за счет армирующих стержней и посадочных отверстий. Для фиксации применяют особо прочный строительный клей;
  • Для фиксации может использоваться откидной замок;
  • Штифт.

За прочность отвечает армирующий продольный каркас, для изготовления которого используется арматура А2 и А3, с диаметром от 13 до 20 мм. Поперечная прочность при этом обеспечивается металлическими сетками типа B-1, причем минимально допустимый диаметр проволоки – 0,5 см.Для заливки тела сваи может использоваться бетон. Класс – не менее М200. В качестве наполнителя допустим только щебень с величиной фракции не более четырех см.В современном строительстве предпочитают использовать сваи, залитые по технологии предварительного натяжения. В этом случае армирующий каркас предварительно натягивается посредством использования гидравлических домкратов. Как только бетон схватывается, домкраты ослабляют, арматура возвращается в исходную позицию, за счет чего происходит упрочнение конструкции. Все сваи, изготовленные по этой технологии, обладают максимальными прочностными характеристиками, эффективно сопротивляясь сжатию, а также изгибанию в толще грунта.

Стыковка арматуры методом вязки

Это самый простой способ обеспечить надежную конструкцию из арматурных прутьев. Для этой работы используется самый популярный класс стержней, а именно, А400 AIII. Соединение арматуры внахлест без сварки выполняется посредством вязальной проволоки. Для этого два прутка приставляются друг к другу и обвязываются в нескольких местах проволокой. Как говорилось выше, согласно СНиП, есть 3 варианта фиксации арматурных прутьев вязкой. Фиксация прямыми концами периодического профиля, фиксация с прямыми концами поперечного типа, а также пользуясь деталями с загибами на концах.

Выполнять соединение прутьев арматуры внахлест абы как нельзя. Существует ряд требований к этим соединениям, чтобы они не стали слабым местом всей конструкции. И дело не только в длине нахлеста, но и других моментах.

Важные нюансы и требования для соединения вязкой

Хоть процесс соединения прутьев с использованием проволоки проще, чем их соединение сварочным аппаратом, назвать его простым нельзя. Как любая работа, процесс требует четкого соблюдения правил и рекомендаций. Только тогда можно сказать, что армирование монолитной конструкции выполнено правильно

Занимаясь соединением арматуры с нахлестом методом вязки, следует обращать внимание на такие параметры:

  • длина накладки прута;
  • местонахождение места соединения в конструкции и его особенности;
  • как перехлесты расположены один к другому.

Мы упоминали, что размешать арматурный стык, сделанный внахлест, на участке с самой высокой степенью нагрузки и напряжения нельзя. К этим участкам относятся и углы здания. Получается, что нужно правильно рассчитать места соединений. Их расположение должно приходиться на участки железобетонной конструкции, где нагрузка не оказывается, или же она минимальная. А что делать, если технически соблюсти это требование невозможно? В таком случае размер нахлеста прутьев зависит от того, сколько диаметров имеет арматура. Формула следующая: размер соединения равен 90 диаметров используемых прутьев. Например, если используется арматура Ø20 мм, то размер нахлеста на участке с высокой нагрузкой составляет 1800 мм.

Однако техническими нормами четко регламентированы размеры подобных соединений. Нахлест зависит не только от диаметра прутьев, но и от других критериев:

  • класс используемой для работы арматуры;
  • какой марки бетон, используемый для заливки бетона;
  • для чего используется железобетонное основание;
  • степень оказываемой нагрузки.

Стальные забивные сваи

Изготавливаются из различного профиля – швеллера, труб и т.д. В длину различают короткие, длинные и составные.

Стальные забивные сваи.

По конструкции стальные сваи бывают:

  • корневидные;
  • конические;
  • анкерные;
  • колонны.

Чаще всего в строительстве забивного фундамента используются конические сваи.

Достоинства и недостатки фундамента на стальных сваях

Фундаменты на стальных сваях могут возводиться в сложных геологических условиях, например на почвах с высокой плотностью.

К основным плюсам относятся:

  1. Небольшой вес.
  2. Возможность установки на глубину до 90 м.
  3. Возможность возведения фундамента круглогодично.
  4. Длительный срок службы.

Область использования забивных ЖБ свай

В первую очередь опоры данного типа востребованы для создания фундаментов на забивных железобетонных сваях при строительстве частных и многоквартирных домов, зданий различного назначения.

Кроме того, забивные ЖБ опоры применяют при строительстве сооружений:

  • инженерно-транспортной инфраструктуры (мосты, эстакады и т.д.);
  • гидротехнического назначения (пирсы, причалы, водозаборники и т.д.);
  • сельскохозяйственного и промышленного комплекса (ангаров, цехов, складов и т.д.).

Забивные железобетонные сваи 300х300 мм и другого сечения могут применяться при реконструкции готового свайного поля или его усиления – их установка помогает более равномерно распределить нагрузку на основание. С помощью свай круглого сечения укрепляют склоны и сооружения из насыпных материалов в ходе дорожного и железнодорожного строительства.

Типы и маркировка железобетонных забивных свай

Крупносерийное изготовление железобетонных забивных свай осуществляется по ГОСТу 19804-2012 «Сваи железобетонные заводского изготовления». Предприятия выпускают изделия нескольких типов для использования в различных условиях.

Тип «С», «СН» и «СЦ»

Это сваи без полости в теле, которые имеют квадратное сечение размером от 150х150 мм. Максимальная длина изделия зависит от размеров сечения. Забивные железобетонные сваи квадратного сечения изготавливаются методом заливки бетона на каркас, при этом у опор:

  • тип «С» – каркас выполнен из ненапрягаемой арматуры с поперечным армированием ствола;
  • тип «СН» – каркас с поперечным армированием изготавливается из напрягаемой арматуры;
  • тип «СЦ» – каркас без поперечного армирования имеет напрягаемую арматуру в центре.

Если требуется опустить опоры на большую глубину, применяются составные конструкции. Составные железобетонные забивные сваи имеют закладные металлические детали для стыковки и надежного крепления, они маркируются ССВ (верх) и ССН (низ).

Цельные опоры квадратного сечения – наиболее распространенный тип забивных свай. Они могут использоваться практически на любых грунтах.

Тип «СП»

Опоры данного типа имеют квадратное сечение и круглую полость в стержне. Такая конструкция позволяет уменьшить вес изделия. Для изготовления используется бетон класса прочности В22,5 (М300), каркас из обычной или напрягаемой арматуры (в последнем случае к маркировке добавляется литера «Н»).

Типы «СК» и «СО»

Это опоры круглого сечения, которые могут выпускаться с открытым или закрытым нижним концом. Наконечники из листовой стали упрощают погружение свай в грунт. Изготавливаются опоры путем заливки бетоном пространственных конструкций из арматуры.

Сваи «СК», диаметром от 400 до 800 мм, применяются так же, как и опоры квадратного сечения. Помимо обычных, выпускаются составные сваи, они снабжены специальными замковыми элементами из листовой стали для крепления между собой.

Сваи «СО» представляют собой тонкостенные оболочки диаметром до 1600 мм. После установки опоры полость внутри нее заливают бетоном. При маркировке железобетонных забивных свай «СО» с усиленным каркасом добавляют литеру «У».

Тип «СД»

Это сваи-колонны для строительства одноэтажных или двухэтажных построек. Они имеют квадратное сплошное сечение 200х200 или 300х300 мм и снабжены консолями, которые служат опорами для кровельных или фундаментных балок, перекрытия второго этажа.

Сваи маркируются в зависимости от конфигурации:

  • «1СД» – двухконсольные, для установки по крайним осям постройки;
  • «2СД» – для установки по средним осям постройки.

Сваи-колонны не подходят для применения на грунтах со слабой несущей способностью.

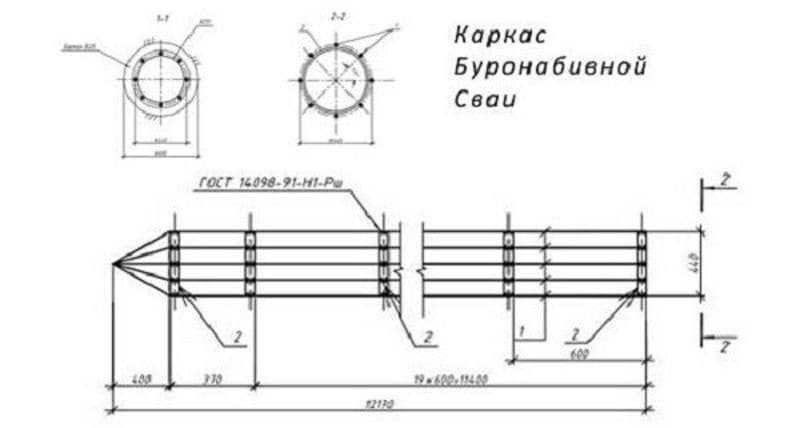

Как выполняется армирование ЖБ свай

Для армирования железобетонных конструкций, при их самостоятельном изготовлении, нужна болгарка и сварочная установка. Сварка, при надобности, заменяется вязальной проволокой, которой также можно соединять отдельные стержни в армокаркас.

Технология выполнения работ следующая:

  • Арматурные прутья болгаркой нарезаются на отрезки требуемой длины. Имеет смысл заготавливать материалы предварительно, чтобы потом одним заходом сделать каркасы для всех свай;
  • Подготавливаются прутья для поперечных перемычек – их можно выгнуть, придав стержням требуемую округлую форму, либо разрезать на 4 отдельных куска, которые впоследствии будут привариваться по боковым контурам продольного каркаса;
  • Имея в наличии исходный материал начинается сборка армокракасов – два продольных прутка укладываются параллельно друг другу и соединяют в трех местах (по центру, снизу и сверху) поперечными перемычками. Далее аналогичным образом свариваются оставшиеся два прутка, после чего заготовки стыкуются между собой;
  • По завершению сборки каркасов арматура покрывается антикоррозийным грунтом.

Монтаж армокаркаса в скважину выполняется по следующей технологии:

  • После проходки скважины на требуемую глубину ее дно устилается геотекстилем либо рубероидом;
  • Поверх геотекстиля делается 10 сантиметровая подсыпка из мелкофракционного щебня;
  • Из рубероида скручивается цилиндр (фиксируется скотчем) высотой равный размеру продольных прутьев, и опускается в скважину;
  • Подготовленный армокракас устанавливается внутри опалубки;
  • Скважина заполняется бетонной смесью (класс бетона – М200 либо М300). После заливки бетон штыкуется арматурным прутком с целью удаления из смеси полостей воздуха.

Рис. 2.2: Скважина под набивную сваю перед заливкой бетоном

К дальнейшему строительству армированная свая будет готова спустя 25-30 дней после заливки – простой нужен для набора бетоном прочности.

Арматурный каркас для фундамента

Арматурный каркас – это остов фундамента, собираемый из стальных прутьев, воспринимающих растягивающие нагрузки и препятствующий деформациям.

Усиление свайного фундамента

Наша компания проводит такие работы, если речь идет об усилении свай и свайного фундамента путем проведения свайных работ.

4 Общие положения

а) результатов инженерных изысканий для строительства;

б) сведений о сейсмичности района строительства;

в) данных, характеризующих назначение, конструктивные и технологические особенности сооружения и условия их эксплуатации;

г) действующих на фундаменты нагрузок;

д) условий существующей застройки и влияния на нее нового строительства;

е) экологических требований;

ж) технико-экономического сравнения возможных вариантов проектных решений;

и) геоподосновой или инженерной цифровой модели местности (ИЦММ) с отображением подземных и надземных сооружений и коммуникаций;

к) технических условий, выданных всеми уполномоченными заинтересованными организациями.

Примечание — Допустимо применение свай для снижения величины осадки фундаментов или для устройства армирования грунтов.

(Измененная редакция, Изм. N 1, 2, 3).

4.4 Работы по проектированию свайных фундаментов следует вести в соответствии с техническим заданием на проектирование и необходимыми исходными данными (4.1).

4.11 Защиту стальных свай от коррозии допустимо выполнять цинкованием или путем окраски их поверхности составами на основе эпоксидных смол, стойкими к истиранию.

(Введен дополнительно, Изм. N 1, 3).

Несущая способность свай

Планируя строительство свайного фундамента, в первую очередь следует позаботиться об обеспечении должного уровня несущей способности. При этом устанавливать избыточное количество свай экономически нецелесообразно. Поэтому проектирование свайного фундамента обычно поручают специализированной компании. Однако общие знания все же необходимы. В частности:

оценка геологических особенностей местности. Результат определит тип сваи, ее длину, диаметр, толщину и тип арматуры, число продольных стержней, толщину поперечной проволоки, расстояние между забивными сваями;

расчет на трещиностойкость (коэффициент динамичности равен 1,25);

способ установки. Сваи могут быть установлены тремя способами: одиночными опорами, рядным порядком, свайным полем;

расчет на прочность сваи (коэффициент динамичности равен 1,5);

обоснование о необходимости заполнения полых свай;

место расположения близлежащего строения (минимальное расстояние – 15 м.п.)

Как рассчитать количество свай на фундамент

Чтобы примерно определить, сколько свай необходимо для фундамента дома нужно:

рассчитать статическую нагрузку, т.е. определить вес будущего строения. Для этого нужно сложить вес: – материалов, из которого будет построен дом (несущие стены и перегородки);– перекрытий;
– стропильной системы и кровельного материала;
– остекления и дверей;
– отделочных материалов (наружная и внутренняя отделка);
– ориентировочный вес мебели, бытовых, отопительных и сантехнических приборов.

оценить несущую способность одной сваи (узнать можно у производителя, у которого предполагается купить сваи);

рассчитать динамическую нагрузку. Учитывает количество проживающих в доме;

добавить 10-15% на компенсацию погрешности расчета и возможное увеличение массы строения;

разделить вес строения на несущую способность сваи. Таким образом, будет рассчитано число свай. Зная их число, можно определить общую стоимость реализации проекта.

Шага установки забивных железобетонных свай

Что касается расстояния между сваями (шаг установки), то расчет ведётся исходя из их числа и периметра строения. При этом сваи обязательно устанавливаются по углам, в месте пересечения стен, под колоннами, под тяжелыми объектами.

Примечание. Ориентировочные данные для устройства фундамента двухэтажного каркасного дома на суглинистой почве, которая преобладает в РФ: диаметр свай 150 мм, длина 3 м.

Схема монтажа

Порядок действий:

  • Подготовительные работы. Производится перебазирование техники, подвоз и складирование свай. Выполняется очистка и планировка участка, разметка свайного поля.
  • Производится забивка пробных свай. Это необходимо для определения условий и параметров опор на практике. Для частного домостроения этот пункт нередко пропускают, хотя он очень важен и позволяет избежать ошибок.
  • Производится погружение свай.

Существует несколько схем забивки, обусловленных необходимостью подхода техники к точке установки.

Неграмотное распределение может стать причиной невозможности установки каких-либо опор из-за помехи, созданной уже погруженными стволами.

Используются следующие схемы:

Выбор наиболее подходящей схемы производится специалистами-сваебойщиками, которые имеют достаточный опыт в таких делах.

Завершающим этапом является создание ростверка. По окончании забивки и выдержки сваи, которая длится до 20 дней, производится обрезка стволов специальным инструментом.

Он удаляет бетон, оставляя в целости арматуру. Ее соединяют с армпоясом ростверка, который отливают в специально созданной опалубке.

Производится весь комплекс работ — создание опалубки, гидроизоляция, установка арматурного каркаса и заливка бетона. Используются только прочные марки, от М200 и выше. Опалубку снимают через 10 дней после заливки, выдержка всего длится 28 дней.

После выдержки материала для набора конструкционной прочности производится гидроизоляция видимой части фундамента, затем можно продолжать строительство.

Основные типы железобетонных свай

Определяются в соответствии с буквенными обозначениями на маркировке конструкции:

  1. Тип С — забивные жб сваи, которые могут быть составными или цельными, имеют стандартное квадратное сечение, армированы поперечным образом.
  2. Тип СК — забивные жб сваи, которые могут быть составными или цельными, иметь круглое сечение, диаметр которого составляет от 40 до 80 см.
  3. Тип СП — забивные жб сваи, которые могут быть только цельными, характеризуются квадратным сечением, внутри которого расположена круглая полость.
  4. Тип СО — специальные жб сваи, которые могут быть составными или цельными, иметь диаметр размером от 100 до 300 см.
  5. Тип 1 СД — особые жб сваи колонного типа, которые имеют сплошное квадратное сечение. Относятся к двухконсольным конструкциям, которые располагаются по крайним осям объекта строительства.
  6. Тип 2 СД — особые жб сваи колонного типа, размещаемые по средним осям объекта строительства.
  7. Тип СЦ — забивные жб сваи цельного типа, которые имеют сплошное квадратное сечение. Не предполагают наличия армированного ствола.

Плюсы и минусы

Положительные качества:

  • продолжительная эксплуатация: служат на протяжении 1 века без необходимости выполнения ремонта, если изделия правильно выбраны с учетом уровня нагрузок, типа грунтов, и установлены в соответствии с правилами, период службы ЖБИ увеличивается до 120-150 лет;
  • существенная прочность: 1 опора из железобетона может выдерживать вес до 60 т на протяжении длительного периода;
  • широкие возможности: с помощью свай ЖБИ обустраивают фундамент на грунтах любых типов, т. к. опоры опускаются на существенную глубину, достигают прочных слоев почвы;
  • сваи используются в местности со сложным рельефом, строительство фундамента при этом выполняется благодаря крупным габаритам ЖБИ.

Недостатков у свай немного. Отмечают большой вес, по этой причине усложняется транспортировка до места, где возводится объект. Монтаж самостоятельно выполнить тоже сложно, но причина этого — не только существенная масса ЖБИ. Такие изделия требуют применения специального оборудования для заглубления в почву.

Забивка железобетонных свай выполняется с помощниками. Самостоятельно удерживать, выравнивать, забивать опоры не получится.

Методика забивки

Для погружения в грунт таких свай используется методика ударной забивки, причем для этой работы используют либо дизельные, либо же гидравлические, молоты. Ни в коем случае нельзя погружать такие сваи с помощью вибрационных установок, так как стыкуемые элементы в этом случае разбалтываются, деформируются, после чего свая становится непригодна для дальнейшей эксплуатации.

Кроме того, для монтажа составных свай целесообразно использовать погрузчик с выносной стрелой, оперативно подающий составные элементы свай к забивной установке. При этом можно достичь значительного ускорения работ, т.к. сваебойная техника при этом практически не перемещается по строительной площадке. Рассмотрим процесс монтажа, состоящий из следующих последовательных действий:

Первую часть стропуют и ставят вертикально над установленным местом забивки;
Оголовок сваи заводится непосредственно под боек молота, причем он должен быть оборудован подбабком. Он предотвращает деформацию и разрешение крепежных элементов

После этого по копровой мачте спускают ударную часть молота;
Важно провести проверку вертикального расположения сваи, а также ее центровку по отношению к центральной оси бойка;
Первые удары по оголовку сваи должны наноситься на ¼ от максимальной мощности установки, так как в этом случае намного проще корректировать правильность позиционирования забиваемого элемента;
На полную мощность установку выводят, лишь когда свая погрузится в грунт не менее чем на два метра, и вплоть до того момента, когда оголовье забитого элемента не будет выходить из грунта на 0,3-0,5 м;
После этого проводится стыковка второй секции сваи. При этом крайне важна точность позиционирования последней

Это настолько важно, что оператору копра требуется помощь стороннего наблюдателя;
Закладные стаканы заваривают, после чего приступают к окончательной забивке вплоть до проектного отказа.

Технология армирования свайного ростверка

Свайный фундамент — универсальное основание для строительства кирпичных (об армировании кирпичной кладки — читаем отдельно), деревянных, газобетонных (про армирование газобетона — читаем отдельно) и пенобетонных малоэтажных домов в любых грунтовых условиях. Такие основания применяются и для других конструкций (к примеру — заборов, колонн). Прочность и надежность свайного фундамента непосредственно зависит ростверка, о технологии армирования которого мы поговорим в данной статье.

Вы узнаете, зачем необходимо армирование свайно-ростверкового фундамента, какие материалы для этого используются и как выполняется сам процесс. Будут приведены схемы и чертежи, объясняющие все нюансы армирования монолитного ростверка.

Требования к забивным сваям; расчет их количества

На практике чаще всего используются ж/б сваи квадратного или круглого сечения (от 200 до 300 мм), с заостренным с одной стороны концом. Качественные изделия изготавливаются в цеховых условиях из армированного бетона.

Отклонение оси сваи от вертикали не должно превышать 1 см на каждый метр опорыИсточник vsesvai.ru

Чтобы фундамент на ж/б сваях надежно справлялся с нагрузкой, предварительно рассчитывают количество свай и глубину их забивки, которая может составлять от 3 до 10 м. Для определения параметров фундамента учитывают:

  • Тип почвы. Точнее всего его определит геологическое исследование, но можно воспользоваться и справочником.
  • Вес дома. Определяется, исходя из потраченных на постройку материалов (в кубометрах) и массы 1 кубометра (табличное значение). Вес крыши, перекрытий, бетонного ростверка и отделочных материалов высчитывается отдельно. К сумме добавляется вес мебели (ориентировочно, 7-10 т).

Расчеты всегда ведутся с запасом прочности, поэтому итоговую сумму увеличивают на 30%. Пусть вес конструкции получился 180 тонн. Ж/б свая длиной 4 метра удерживает усредненную нагрузку в 20 тонн (для суглинистых почв); следовательно, 9 свай смогут равномерно и безопасно распределить всю нагрузку строения.

Качественные сваи — основа фундамента с высокими техническими показателямиИсточник blog-potolok.ru

Применение

Любая из железобетонных свай используется для опоры фундамента и углубляется до уровня высокоплотного грунта. Если подошва расположена в грунте не очень хорошо, то фундамент не будет довольно устойчивым, что станет причиной проседания почвы под массой постройки.

Составные сваи используются при неустойчивости верхнего слоя грунта стройплощадки: если он имеет большую толщину, нежели длина свай. Как правило, не допускается опирание основания сваи на такие неустойчивые грунты, как заторфованная почва, торфяники, текучая и сильносжимаемая глинистая почва, илистые грунты. В вышеназванных почвах только свайный фундамент будет обладать устойчивостью и необходимой несущей способностью.

Изделия из железобетона обустраивают фундаменты из свай на объектах. Такие же конструкции довольно часто используются у строительных компаний, которые не имеют копровой установки.

Стандартная грунтовая свая имеет длину 12 метров. Составные железобетонные сваи применяются также при невозможности использования обычных свай из-за геологических условий. Такие сваи используются, к примеру, в строительных работах, производящихся на территории Москвы, для фундаментов жилых домов, промышленных зданий и разнообразных построек гражданского предназначения.

Целью железобетонной сваи является передача вертикальных нагрузок. Это позволит избежать усадки сооружения во время постройки и эксплуатации.

В грунте можно использовать не один, а все виды при условии, что на необходимой глубине грунта находится слабый слой породы и провести опору невозможно.

Прежде чем приступить к работе, составные сваи должны пройти статическое испытание, которое покажет возможности выдержать виды нагрузки. Нагрузочный тест-драйв проходят и стыки соединений. При строительстве фундаментов применяются такие сваи, как висячие и сваи-стойки.

ГОСТ 19804-2012 Сваи железобетонные. Технические условия

По Государственным стандартам работают предприятия с объемом выпускаемой продукции от трехсот единиц в сутки. При меньших объемах опор разрабатываются технические условия. Это объясняется расходами на материал, электроэнергию и обслуживание оборудования. Поэтому согласно стандарту железобетонная свая – изделие из бетона и металлического каркаса. Используется тяжелый или мелкозернистый бетон. Опора погружается в грунт на глубину, соответствующую своей высоте, и выполняет роль удерживающего элемента для здания или площадки.

Железобетонные сваи отличаются по:

  • длине;
  • конструкции;
  • способу установки;
  • наличию полости.

Перед транспортировкой для хранения на опоры наносится маркировка, расшифровка которой, указывает на параметры сваи. Логистические операции регламентируются стандартом 13015. ЖБ сваи изготавливаются по чертежам, хранящимся в документе 19804, принятый в 2012 году. Заводские изделия должны соответствовать требованиям по:

  • морозостойкости;
  • прочности;
  • марка стали.

По документам прочность бетона на сжатие для свай – не ниже В15. Это касается ситуаций, когда сваи применяются на песчаных и болотистых грунтах. При погружении опор в скальный или каменистый грунт прочность повышается до В25. Бетон под сваи наполняется гравием, щебнем или камнем без дробления. Стальные прутья, используемые в качестве каркаса, могут быть напряженными и без напряжения. Характеристика влияет на прочность каркаса и на форму сваи. Тестовые образцы опор проходят испытания на соответствие перечисленных характеристикам, испытания периодичны и срок задается стандартом 13015.

Типы и маркировка железобетонных забивных свай

Крупносерийное изготовление железобетонных забивных свай осуществляется по ГОСТу 19804-2012 «Сваи железобетонные заводского изготовления». Предприятия выпускают изделия нескольких типов для использования в различных условиях.

Тип «С», «СН» и «СЦ»

Это сваи без полости в теле, которые имеют квадратное сечение размером от 150х150 мм. Максимальная длина изделия зависит от размеров сечения. Забивные железобетонные сваи квадратного сечения изготавливаются методом заливки бетона на каркас, при этом у опор:

  • тип «С» – каркас выполнен из ненапрягаемой арматуры с поперечным армированием ствола;
  • тип «СН» – каркас с поперечным армированием изготавливается из напрягаемой арматуры;
  • тип «СЦ» – каркас без поперечного армирования имеет напрягаемую арматуру в центре.

Если требуется опустить опоры на большую глубину, применяются составные конструкции. Составные железобетонные забивные сваи имеют закладные металлические детали для стыковки и надежного крепления, они маркируются ССВ (верх) и ССН (низ).

Цельные опоры квадратного сечения – наиболее распространенный тип забивных свай. Они могут использоваться практически на любых грунтах.

Тип  «СП»

Опоры данного типа имеют квадратное сечение и круглую полость в стержне. Такая конструкция позволяет уменьшить вес изделия. Для изготовления используется бетон класса прочности В22,5 (М300), каркас из обычной или напрягаемой арматуры (в последнем случае к маркировке добавляется литера «Н»).

Типы «СК» и «СО»

Это опоры круглого сечения, которые могут выпускаться с открытым или закрытым нижним концом. Наконечники из листовой стали упрощают погружение свай в грунт. Изготавливаются опоры путем заливки бетоном пространственных конструкций из арматуры.

Сваи «СК», диаметром от 400 до 800 мм, применяются так же, как и опоры квадратного сечения. Помимо обычных, выпускаются составные сваи, они снабжены специальными замковыми элементами из листовой стали для крепления между собой.

Сваи «СО» представляют собой тонкостенные оболочки диаметром до 1600 мм. После установки опоры полость внутри нее заливают бетоном. При маркировке железобетонных забивных свай «СО» с усиленным каркасом добавляют литеру «У».

Тип «СД»

Это сваи-колонны для строительства одноэтажных или двухэтажных построек. Они имеют квадратное сплошное сечение 200х200 или 300х300 мм и снабжены консолями, которые служат опорами для кровельных или фундаментных балок, перекрытия второго этажа.

Сваи маркируются в зависимости от конфигурации:

  • «1СД» – двухконсольные, для установки по крайним осям постройки;
  • «2СД» – для установки по средним осям постройки.

Сваи-колонны не подходят для применения на грунтах со слабой несущей способностью.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
