Особенности фундамента на буронабивных сваях и детали устройства своими руками

Создание несъемной опалубки из рубероида

1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать  самый экономичный вариант, а именно рубероид.

Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). www.gvozdem.ru

3

Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно  спрятать в трубу опалубки.
Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией

Как залить фундамент под дом

Монолитный тип фундамента — оптимальный вариант для частного домостроения. В этом случае укладка позволяет существенно сэкономить на транспортировке и монтаже конструкций. Не нужно нанимать грузоподъемный кран для установки элементов в проектное положение или КамАЗ для перевозки бетонных блоков и плит.

Монолитные фундаменты можно делать из бетона заводского изготовления или замешивать раствор самостоятельно бетономешалкой. Рекомендуется первый вариант. Дело в том, что строго соблюсти пропорции состава в кустарных условиях очень сложно. Для заводского бетона таким гарантом станет паспорт, в котором указаны проверенные показатели материала.

Чтобы самостоятельно изготовить материал, потребуется подготовить чистую воду, цемент, песок и щебень (или гравий). Их смешивают друг с другом строго соблюдая пропорции, которые зависят от того, какую марку бетона нужно получить. Если добавить в состав чуть больше песка или щебня, чем это требуется, прочность опорной части здания пострадает.

Таблица пропорций для приготовления бетона

Чтобы правильно залить фундамент, нужно ознакомиться с основными правилами бетонирования:

  • Бетон надо заливать за один прием с временными промежутками до 1,5 часов. Если делать большие перерывы в работе, раствор схватывается и образуются швы бетонирования, которые ослабляют конструкцию. Технология разрешает делать горизонтальные швы при крайней необходимости. Устраивать Монолитный фундамент вертикальные швы недопустимо, поскольку в этом случае опора дома не сможет сопротивляться деформациям грунта.
  • Класс бетона выбирают в зависимости от типа опорной части. Для столбчатого или свайного фундамента достаточно класса В 15. Для ленты нужны марки от В 15 до В 22,5. Строительство фундамента дома по технологии плиты требует бетона марок В 22,5 или В 25.
  • После заливки материал должен набрать прочность. В среднем на это уходит 28 дней. Продолжать строительные работы можно после набора конструкцией 70% марочной прочности.
  • Лучше выполнять работы в теплую сухую погоду. Идеальная среднесуточная температура для твердения бетона — +25°С. При температуре ниже +5°С материал практически не застывает. Для нормального твердения в этом случае используют специальные добавки и обогрев.
  • В течение 1—2 недель после заливки нужно проводить уход за бетоном. Он заключается в смачивании поверхности водой.
  • Для самостоятельного замешивания смеси потребуется цемент, песок, щебень (гравий) и чистая вода. Пропорции зависят от класса прочности. С завода материал доставляют автобетономешалкой – она позволяет продлевать срок жизни раствора и доставлять его на сравнительно большие расстояния.

Как правильно заливать фундамент? В общем случае работы выполняют в таком порядке:

  1. установка опалубки и арматурного каркаса;
  2. укладка гидроизоляционного материала в опалубку;
  3. заливка бетона;
  4. его уплотнение вибрированием или штыкованием;
  5. уход за бетоном;
  6. распалубочные работы (если нужно).

Для быстрого выполнения работ вместе с бетономешалкой рекомендуется заказать бетононасос. Эту технику обычно готовы предоставить производители бетона. В этом случае требуется использовать бетонную смесь марок П3 или П4 по подвижности. В противном случае техника ломается.

Расчет

Процесс установки любого фундамента базируется на четких и сухих цифрах. Как бы ни хотелось думать иначе, но малейшая ошибка в установке фундамента – и вы можете обеспечить себя и свое строение постоянными ремонтами с земляными работами и множеством финансовых затрат. Избежать этого просто – всего лишь стоит учитывать как можно более широкий спектр факторов, способных повлиять на надежность вашего фундамента. Это, конечно, касается и фундамента на буронабивных сваях.

Приведем полный список параметров, которые, так или иначе, оказывают влияние на безопасность установки буронабивного фундамента:

  • площадь и длина фундамента/ростверка, а также его высота, площадь боковой поверхности и подошвы – так вы сможете рассчитать среднее давление от здания на отдельную часть фундамента и сваю (не забывайте учесть параметры внутренних перегородок);
  • средние затраты бетона или бутовых элементов – это позволит высчитать возможности жесткости и прочности отдельной сваи – здесь стоит учитывать присутствие или отсутствие осадных труб, опалубки, гидроизолирующих элементов (не забывайте, что начальные планируемые затраты бетона почти в 100% случае чуть ниже объема, затрачиваемого в итоге);

  • нагрузка и давление на отдельную сваю, и нагрузка на породу от веса здания и фундамента;
  • требования и рекомендации к армированному каркасу должны быть соблюдены – это диаметр от 1 см, количество, длина и вес арматурных стержней, диаметр и шаг хомутов крепления по СНиП для вашего строения;
  • характеристики опалубки (в зависимости от используемого вами материала для опалубки эти значения по ГОСТу сильно варьируются);
  • кроме всего этого, учитывайте внешние климатические условия, которые уже были упомянуты выше.

Часто случается, что к воздвигаемым частными застройщиками зданиям не могут быть применены некоторые из видов расчетов, это может быть оправдано такими факторами, как установка дополнительных конструкций и элементов на территории (к которым до строительства не могут быть применены точные расчетные операции), применение индивидуального вида фундамента (иностранные, малопопулярные или не так широко известные типы фундамента) и некоторые другие. Это распространенная ситуация на сегодняшний день, так как возрастает число индивидуальных проектов, становится все больше смелых дизайнерских решений в постройке зданий. В таком случае застройщик должен воспользоваться нормами, правилами и таблицами с данными в СНиП 2.02.03-85, СНиП 3.03.01-87, СНиП 52-01-2003 и ГОСТ Р 52086-2003. Изучение этих документов позволит вам определить оптимальное количество свайных элементов, вычислить глубину укладки свай, нагрузку на почву и фундамент именно на вашей территории, и наверняка будет полезным для начинающих строителей.

Процесс расчета буронабивного фундамента прост. Для начала нужно рассчитать вес всех конструкций фундамента, учесть примерный вес мебели, людей, стеновых преграждений, лестниц, надстроек, нагрузки от снега или дождя. Следующим этапом будет определение несущей способности отдельной сваи, она будет зависеть от таких параметров, как диаметр и длина сваи, характеристики арматурного каркаса, нагрузок грунтовых пород и их свойства. Вы можете вычислить несущую способность свай исходя из данных, полученных путем штамповых испытаний

После расчетных мер строителем проводятся корректировочные работы, которые включают оптимизацию количества свай (если количество нечетное, оно, как правило, округляется до четного числа) и проверку всей конструкции на наличие повреждений и трещин. Количество свай, как и расстояние между ними, определяется весом постройки и диаметром самих свай. При размещении свай учитывайте, что их установка по углам и местам сопряжения стен у здания обязательна. В противном случае нагрузка и давление на определенные участки фундамента могут быть приближенными к критическому значению.

Порядок выполнения строительных работ

Строить этот прочный и надежный фундамент можно в любое время года – а это ценный момент. Но во время строительства необходимо строго соблюдать технологию, иначе даже небольшие просчеты приведут к серьезным последствиям – и первой пострадает прочность самого строения.

Шаг 1. Расчет будущего фундамента

Ширина такого фундамента вычисляется в зависимости от толщины будущих стен бани. Так, для каркасного строения особо мощного нулевого уровня не нужно, т.к. такие стены и легкие, и тонкие. А вот для настоящей русской парной из бруса буронабивной фундамент своими руками делать придется больше на 20-40 мм, чтобы вся нагрузка была распределена равномерно.

Шаг 2. Разметка участка

Порядок расположения свай на участке может быть самым разным – как в виде сплошной стены, так и в шахматном порядке или под определенными участками бани.

Шаг 3. Бурение скважин

Одну скважину буровая машина может сделать буквально за несколько часов. Самыми производительными в России пока признаны корейские и японские ямобуры, позволяющие строить буронабивные свайные фундаменты в короткий срок.

Шаг 4. Изготовление опалубки

Следующим шагом строится опалубка для создания скважины. Она необходима, когда грунт недостаточно плотен и может осыпаться. А вот при нормальных геологических условиях можно обойтись и без опалубки, заливая бетон прямо в созданную скважину – что значительно облегчает весь процесс. Нужно будет только сделать небольшой опалубок на поверхности земли – он станет потом оголовок для сваи. Такой опалубкой вполне может быть свернутый в трубу рубероид.

Шаг 5. Выбираем сваи

Сами сваи выбирать тоже нужно прочные и долговечные – по своей несущей способности они должны быть значительно качественнее, чем обычные забивные. Благодаря простоте конструкций буронабивных свай можно существенно ограничить земляные работы, да и самих свай ставить не нужно слишком много – даже не на каждом квадратном метре.

Можно сделать сваи и своими руками. Причем сваи делаются прямо на месте – а потому не нужно беспокоиться о месте их складирования. Пользуются популярностью в строительстве и буронабивные сваи, основание которых расширено до 50 см. Этому способствуют специальные технологические приемы, позволяющие таким сваям иметь несущую способностью уже целых 5 тонн. На таком фундаменте можно смело строить солидную баню из кирпича – со всеми архитектурными изысками.

Сваи для фундамента могут быть из самого разного материала – все зависит от имеющейся плотности грунта. Так, если почва на участке глинистая и перенасыщена влагой, то во время установки свай стены скважин придется укрепить специальными обсадными трубами, в крайнем случае, когда бюджет сильно ограничен – хотя бы глинистым раствором. Благодаря этим обсадным формам перекрываются горизонты плывунных грунтов и фундамент оказывается абсолютно безопасным. Ведь так и глубина, и ширина скважин остается неизменной и не подверженной деформациям.

Шаг 6. Изготовление подушки

Подушка для такого фундамента – обязательна. Ее обычно делают из песка, щебня или просто бетонной смеси. Подушка хорошо утрамбовывается и далее скважина уже заполняется основным материалом.

Шаг 7. Армирование фундамента

Для дополнительной прочности буронабивных свай часто используется арматура, которая с помощью ростверка вяжется в единую конструкцию.

Чтобы буронабивные сваи были прочными, для них заранее изготавливают арматурные каркасы – из прутьев диаметром 10-12 мм, связанные особым образом. Можно применять также и готовые треугольные каркасы, которые обычно берут для балок перекрытий.

Шаг 8. Монтаж свай

Теперь готовятся сваи – их толщина и расположение напрямую зависят от проекта будущей бани. Чтобы точно определить длину сваи, используется специальное оборудование – ручной бур или мотобур.

Глубина таких свай должна быть не менее, чем 1,5 метра и больше глубины промерзания грунта. Но обязательно на 10-15 см больше нормативной глубины промерзания грунта на определенном участке. Для чего и нужен правильный расчет такого фундамента. К слову, глубину промерзания определенной местности можно узнать по геологической карте, или проконсультироваться с местными специалистами

Это важно: если основание свай окажется ниже глубины промерзания грунта, то весь фундамент не «выдавится», как только выпадет снег

Из чего делается столбчатое основание

Как сделать столбчатый фундамент, и из каких материалов:

  • тяжелого бетона В15-В25;
  • железобетона (монолитного, сборного);
  • труб (асбоцементных и металлических) с вставленными внутрь прутьями арматуры и залитым бетонным раствором;
  • прочных пород древесины (например, дуба);
  • обожженных красных кирпичей;
  • бутовых камней;
  • бутобетона.

Асбестоцементные столбы

Трубы из асбестоцемента для сооружения столбов для фундамента используются не часто. Хотя они прекрасно себя чувствуют в любых грунтах.

Несущая способность у них не высокая, но она и не требуется, потому что трубы в конструкции фундамента выполняют функции опалубки.

Для легких сооружения рекомендуется использовать трубы диаметром до 150 мм. Для тяжелых построек не меньше 250 мм.

Монолит

Здания в 2 или 3 этажа предпочтительнее сооружать на столбчатом монолитном основании. Такой фундамент не просядет даже под значительным давлением.

Столбчатый монолитный фундамент без проблем служит более 100 лет. Каждый столб этой опорной конструкции способен держать на себе предмет весом в 100 тонн.

Монолитный фундамент считается самой популярной конструкцией по сравнению с другими столбчатыми основаниями

Монолитное основание из столбов создаётся из бетона, усиленного металлическими прутьями и залитого в специальные формы — трубы или опалубки. Данный фундамент получается необыкновенно долговечным, так как полностью лишён швов.

Столбы из пластиковых труб

Здесь та же ситуация, что и с асбоцементными. То есть, пластиковые трубы выступают в роли опалубки. Они не подвергаются коррозии, не разрушаются под действием воды, поэтому для них не нужна гидроизоляция. Единственное – это надо правильно опоры залить под фундамент. А именно: установить в них армирующий каркас и залить бетонный раствор.

Блочные опоры

Столбчатый фундамент может быть составлен из бетонных или железобетонных блоков, изготавливаемых отдельно и монтируемых непосредственно при обустройстве опорной конструкции для постройки.

Каждый столб конструкции можно собрать из отдельных блоков — очень надёжного материала

В ГОСТ указано, что блоки, которые пойдут на сооружение фундамента, необходимо производить из бетона марки не ниже М-100. Что касается размера блоков, то частные застройщики привыкли брать сырьё с параметрами 20*20*40 см и весом 32 кг. Относительно лёгкими считаются фундаментные блоки из керамзитобетона — материала, который устойчив к термическому воздействию.

Крупные блочные конструкции из железобетона можно укладывать только строительным краном, ведь их вес может быть равен даже двум тоннам. Подобные блоки усиливают специальной арматурой с диаметром от 9 до 15 мм и используют исключительно для сооружения ленточных и плитных оснований под огромные кирпичные постройки.

Чаще всего для самостоятельного сооружения столбчатого фундамента берут лёгкие небольшие блоки, поскольку из крупного сырья построить опоры получится только с применением техники

Лучшая глубина закрепления столба из блоков в земле — от 50 см до 1 метра. Если же тип грунта и вес постройки диктуют иные требования, то разумнее сооружать не блочный фундамент, а основание из асбестоцементных труб, наполненных бетоном. Закладывать блоки на глубину более 1 метра слишком трудно.

Кирпичные столбы

Надумав сооружать столбчатый фундамент из кирпича, необходимо закупать только красное полнотелое керамическое строительное сырьё. Этот материал отвечает всем необходимым требованиям: он водонепроницаем, необыкновенно прочен и морозостоек.

Такая характеристика кирпича, как морозостойкость, считается крайне важной. Чем больше показатель невосприимчивости к низкой температуре, тем дольше строительное сырьё служит

Например, морозостойкость 70 указывает на то, что кирпич испортится не раньше чем через 70 лет.

Для сооружения фундамента принято использовать красный полнотелый керамический кирпич, ведь он наиболее прочен

Из кирпичей можно сооружать как малозаглубленный, так и заглублённый столбчатый фундамент. Глубина первого варианта основания колеблется между 40 и 70 см. А заглублённый фундамент всегда устанавливается ниже уровня промерзания грунта на 30–50 см.

Располагать опорную конструкцию на значительном расстоянии от поверхности земли решаются, когда почва на строительном участке пучинистая, а уровень подземных вод непостоянный.

Схема создания буронабивного основания

Строительство буронабивного фундамента представляет собой более трудоемкую задачу.

Порядок действий:

Разметка участка

Производится удаление лишней растительности или предметов. Поверхность участка планируется, при необходимости удаляется верхний слой почвы.

Затем с помощью колышков отмечаются точки создания буронабивных свай.

Необходимо следить за точностью соответствия проектным данным, тщательно отмерять все расстояния.

Обязательно проверять диагонали и следить за их равенством. При обнаружении любых несоответствий сразу же исправляют ошибки.

Бурение скважин

По результатам разметки выполняется бурение скважин. Глубина определена в проекте, требуется только создание углублений в грунте.

Иногда используют ручной бур, чаще привлекают спецтехнику, что значительно ускоряет работу и повышает качество.

Если нужны глубокие скважины — от 3 м и более, ручными методами не обойтись.

Армирование

В готовую скважину опускают опалубку, роль которой выполняет отрезок пластиковой трубы нужной длины и диаметра.

Часто обходятся трубой, свернутой из руберида. Она остается в скважине и выполняет функции гидроизоляции.

Затем собирают арматурный каркас. Обычно он представляет собой пространственную решетку из 4 вертикальных рабочих стержней, соединенных поперечными отрезками из тонкой гладкой арматуры.

Размеры каркаса должны позволять свободно опустить его в скважину, но не давать ему слишком свободно болтаться в ней.

Оптимальное расстояние вертикальных стержней до стенок скважины — 3-5 см.

Заливка бетона

Для заливки используются тяжелые марки бетона от М200 и выше. Используется либо готовый материал, либо изготовленный самостоятельно тут же, на месте.

Бетоном заполняют всю полость скважины и производят штыкование — длинным прутком протыкают бетон, удаляя из него пузыри воздуха.

После заливки следует выдержать бетон для набора конструкционной прочности. Этот период длится от 20 до 30 дней в зависимости от диаметра скважин.

Обвязка

Обвязка буронабивных скважин представляет собой создание ростверка — Ж/Б ленты.

Ее размерфы близки к параметрам мелкозаглубленного ленточного основания, поэтому вся методика изготовления бетонного ростверка максимально приближена к технологии отливки ленты.

Вся разница между ними состоит в отсутствии опоры на грунт, что вынуждает строить опалубку в форме желоба с прочным днищем.

В результате получается мощный и прочный бетонный пояс, расположенный под всеми несущими стенами и соединяющий буронабивные сваи в единую опорную систему.

Расчет буронабивного фундамента с ростверком

При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП 2.03.01-84, 11-23-81, 11-25-80, 2.05.03-84 и 2.06.06-85. Всего проводится три расчетные операции:

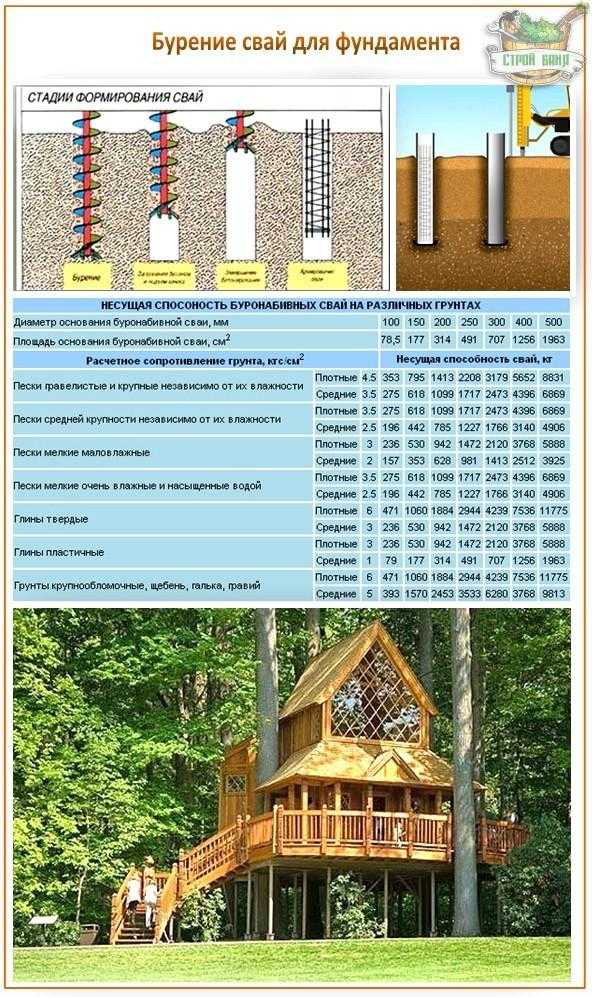

Расчет буронабивных свай

В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:

Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:

l = P/Q, где

l — расстояние между сваями;

P — несущая способность 1 сваи;

Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

  • по углам дома;
  • вдоль несущих стен с выбранным шагом;
  • под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

Расчет монолитного ростверка

Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

R — несущая способность верхнего слоя грунта.

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.64%

Дом из кирпича
18.6%

Бревенчатый дом
14.6%

Дом из газобетонных блоков
16.15%

Дом по канадской технологии
11.54%

Дом из оцилиндрованного бревна
3.79%

Монолитный дом
4.09%

Дом из пеноблоков
3.3%

Дом из сип-панелей
3.3%

Проголосовало: 3275

Сооружение буронабивных свай: порядок выполнения работ

Буронабивные сваи

На благополучных участках при строительстве небольших строений – дачных домиков, хозпостроек и пр. можно соорудить буронабивные сваи вручную: технология устройства опор в данном случае особо сложными операциями не изобилует, так что, имея комплект ручного бурения и пару крепких помощников, можно браться за работу.

У ручного способа бурения есть ряд существенных недостатков:

  • Это весьма трудоемкий процесс, так что, сэкономив деньги, вы проиграете в рудовых и временных затратах;
  • Бурение вручную скважин в твердых грунтах сопряжено с большими сложностями;
  • Бурить специалисты рекомендуют до глины (какой фундамент лучше на глинистой почве). Если она залегает глубоко, ручным буром можно и не добраться до нее.

Несколько облегчает задачу применение бензинового бура. С его помощью можно пробурить несколько скважин за день.

Но самым лучшим решением все-таки будет использование специальной техники, позволяющий в течение одного дня выполнить полный объем работ по бурению.

Однако в данном случае чрезвычайно важна высокая скорость выполнения дальнейших работ: если вдруг задождит, вся предыдущая работа пойдет насмарку — стенки готовых скважин обрушатся, и придется все начинать сначала. Повторная аренда техники негативно скажется на конечной стоимости фундамента.

Этапы работ

Итак, вы решили соорудить буронабивной фундамент своими руками.

Пошаговая инструкция по выполнению соответствующих работ будет выглядеть следующим образом:

  • В первую очередь производится разметка свайного поля (как сделать разметку фундамента под дом своими руками).
  • После выноса всех осей фундамента на местность можно приступать к бурению скважин. Диаметр бура выбирается по соответствующему размеру обсадной трубы с учетом припуска в 10 см на размер. То есть, если вы планируете использовать двухсотмиллиметровую трубу, отверстие под нее надо сверлить 300-миллиметровым буром.

Бурение скважин

  • В подготовленную скважину опускается обсадная труба и производится проверка ее на вертикальность. После того, как изделие приняло нужное положение, его надо зафиксировать – упорами из досок или подкладками, вставленными между стенками трубы и скважины.
  • В трубу устанавливаются 2-3 арматурных стержня периодического профиля. Прутки не должны соприкасаться со стенками трубы – расстояние между ними должно быть не менее 50 мм.
  • Производится заполнение трубы бетоном. Его консистенция должна быть более жидкой, чем, к примеру, при заливке ленточного фундамента (о том, какая марка бетона нужна для ленточного фундамента). Но количество цемента в смеси должно быть больше — примерно в два раза.
  • Из-за небольшого диаметра трубы вероятность образования воздушной пробки велика. Поэтому в процессе заливки необходимо периодически смесь уплотнять. Лучше всего это делать строительным вибратором. Если его нет – придется пользоваться обычной «толкушкой».
  • По окончании заполнения обсадной трубы бетонной смесью производится контрольная проверка ее вертикальности, а затем – обратная засыпка. Засыпают зазор между трубой и стенкой скважины послойно. Через каждые 20 см землю необходимо тщательно утрамбовывать.

После сооружения всех свай работу прерывают не менее чем на две недели. После указанного срока производится выравнивание опор. При необходимости сваи обрезаются при помощи мощной болгарки с диском, способным резать бетон и арматуру.

Технология устройства

При устройстве буронабивных свай своими руками следует иметь в виду, что технологический процесс изготовления зависит от состояний грунта на строительной площадке.

Обустройство сваи в сухих грунтах

Если участок характеризуется сухими либо маловлажными грунтами, порядок выполнения работ будет следующим:

  1. При помощи бурового агрегата, оснащенного шнековой колонной или буровым ковшом, бурится скважина. Глубина ее и диаметр должны соответствовать проектным.
  2. Во избежание обрушения устье скважины обсаживают металлическим патрубком.
  3. В нижней части скважины с помощью уширителя разбуривается полость.
  4. Затем внутрь опускается армирующий каркас. Его габариты должны быть таковыми, чтобы между стенками ствола сваи и металлом при заливке образовался защитный слой толщиной 6 см.
  5. После установки арматуры в скважину опускают бетонолитную трубу с приемной воронкой.
  6. Производится заливка сваи бетонной смесью с постепенным подъемом бетонолитной трубы. По мере заполнения скважины бетон уплотняется посредством вибраторов, закрепленных на бетонолитной трубе.
  7. По окончании заливки в специальном инвентарном кондукторе формуют голову сваи.

Схема устройства бура для буронабивного фундамента:

Схема скважины буронабивного фундамента на сухом грунте:

Технология устройства буронабивных свай в обводненных грунтах

При работе на неустойчивых обводненных грунтах применяют следующую технологию:

  1. Скважину бурят с использованием оборудования ударного или вращательного действия. Если на пути рабочего органа попадается скальная прослойка, с ней справляются при помощи грейфера или долота.
  2. В процессе бурения производится закачка глинистого раствора, задача которого состоит в противодействии обрушению стенок скважины. Проникающий в грунт рабочий раствор образует глинистую корку.
  3. Все последующие действия не отличаются от предыдущей технологии.

Для приготовления глинистого раствора используются глиносмесители, грязевые насосы и отстойники для рабочего раствора.

Процесс изготовления свай по данному способу достаточно трудоемок, поэтому браться за сооружение своими руками буронабивного фундамента на сложных грунтах специалисты не рекомендуют.

Свайный фундамент с ростверком своими руками. Расчет железобетонного монолитного ростверка

Цель расчета монолитного ростверка свайного фундамента заключается в вычислении продавливания конструкции, ее возможности противостоять изгибающим нагрузкам и определении прочности сечения при воздействии поперечных сил. Процесс расчета подробно описан в СНиП 3.03.01-87, СП «Проектирование и устройство свайных фундаментов» и ГОСТ Р 52086-2003. В сфере частного домостроения производить эти сложные расчеты не целесообразно. Достаточно определить основные размеры обвязки для свайного фундамента:

Глубина заложения ростверка

Глубина заложения напрямую зависит от того, какой тип фундамента был выбран. Напомним, что относительно уровня земли свайно-ростверковый фундамент может быть висячим, повышенным, мелко- и глубоко заглубленным. Свайная часть комбинированного свайно-ростверкового фундамента закладывается как минимум на глубину промерзания почв. Оптимальная глубина заложения ростверка — 10-30 см ниже нулевого уровня. Чем тяжелее масса дома, тем больше должен заглубляться ростверк.

Если ростверк недостаточно заглублен, то фундамент может дать усадку, которая приведет к исчезновению воздушной прослойки между грунтом и монолитной лентой.

Ширина ростверка свайного фундамента

Ширина обвязочной монолитной ленты определяется по формуле:

В = М/L*R

где: В — ширина ленты;М — масса дома (материалы + нагрузки);L — длина ростверка;R – коэффициент несущей способности грунта, определяемый по таблицам в СНиП.

Длина ростверка — это сумма периметра фундамента и несущих стен. Формула подходит для расчета ширины повышенного и заглубленного основания. Еще один способ вычисления ширины обвязочнойленты без использования формулы: ширина равна диаметру используемых свай плюс 25-35 см. Ширина висячего ростверка определяется в ходе сложных расчетов, которые можно произвести при помощи специальных инженерных программ.

Высота ростверка свайного фундамента

Высота зависит от типа стройматериала, из которого будет возводиться дом. Под газобетон достаточно высоты 40 см, для силикатных блоков — 50 см, более тяжелых материалов — 60 см. Относительно ширины высота ростверка должна составлять 90-110%.

Если ростверк будет одновременно являться цоколем дома, то следует сделать его повыше — 50-60 см. Это необходимо для устройства продухов, которые располагаются на высоте 30-40 см от нулевой отметки.

Пример расчета ростверка для свайного фундамента: строится дом из газобетона с длиной несущих стен 100 м на плотных песках с использованием винтовых опор диаметром 108 мм. Масса дома составляет 55 т. Заглубление ростверка, учитывая массу строения, принимаем 0,2 м. Рассчитываем ширину: В = 55 т/100 м * 75. Ширина составляет 41 см (по другому расчету 10,8 см + 30 см = 40,8 см). Высота ростверка будет составлять 40 см, из которых 20 см будет заглублено под землю.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
