Многофункциональные самоделки из двигателя мотоблока

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

  • аппарат для сварки;
  • отвертки и гаечные ключи;
  • электрическая дрель и комплект различных сверл;
  • болгарка и набор дисков по работе с металлом;
  • комплект гаек и болтов.

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.

Переделка мотоблока в минитрактор выполняется в следующем порядке:

  1. Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
  2. Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
  3. На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
  4. На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.

Особенности конструкции

Такие устройства считаются универсальными, поэтому более мощные машины переделывают до небольших тракторов. С таким средством владелец сможет сэкономить денежные средства и получить практичное и удобное устройство. В сельской местности, как правило, преобладают труднопроезжаемые дороги. Да и многие владельцы любят зимнюю рыбалку, а также походы в осенний лес за грибами.

Самодельные транспортные устройства, состоящие из мотоблоков, обладают широким видовым спектром. Положительная черта мини-трактора заключается в его комфортном использовании

При создании такого средства передвижения очень важно учитывать несколько особенностей: смещение главного центра тяжести, увеличение передней оси, а также использование нового дифференциала

В настоящее время в продаже имеются целые комплекты, которые помогают повышать количество встраиваемых в устройство функций.

Для тех кто хочет ездить на сельском участке по снежным дорогам, также хорошо подойдёт этот вариант. Создать снегоход своими руками довольно просто. Самым сложным в этом случае является составление чертежей и монтаж шасси на четырёх колёсах. Особенностью такого транспорта можно считать минимальное давление, которое приходится на поверхность земли. Лучше всего изготовить специализированные сцепки с землёй, исходя из колёс мотоблока.

Для владельцев тяжеловесных машин всё намного легче. Строение транспортного устройства почти незаметно. В этом случае владельцу нужно только закрепить грунтозацепы на поверхности колёс транспортной модели.

Существуют некоторые особенности создания вездехода. Главные детали, которые нужно покупать либо создавать самостоятельно для транспорта на основе мотоблока:

рама — нужна для создания мобильного транспорта в труднопроходимых участках;
задний мост важно использовать дня монтирования задних колёс;
место для посадки водителя — его следует защитить от попадания грязи и воды из-под колёс при езде;
освещение, которое поможет безопасно передвигаться в любое время суток.

Вездеход с основой в виде мотоблока создаётся, как одноместный транспорт. Общая грузоподъёмность такого оборудования должна доходить до 200 килограмм. Ширина будет рассчитана из устойчивости к возможному опрокидыванию транспорта, чаще всего она начинается с 1100 мм.

Современные выпускаемые в производство мотоблоки МТЗ, Угра и Нева включают в себя мощность, превышающую 10 лошадиных сил. Такой мощности вполне хватит, чтобы двигаться со скоростью больше 10 километров в час. При езде по непроходимым местам и топким участкам скорость может значительно уменьшаться и доходить всего до 1−2 миллиметров в час.

https://youtube.com/watch?v=cBc__uja2IU

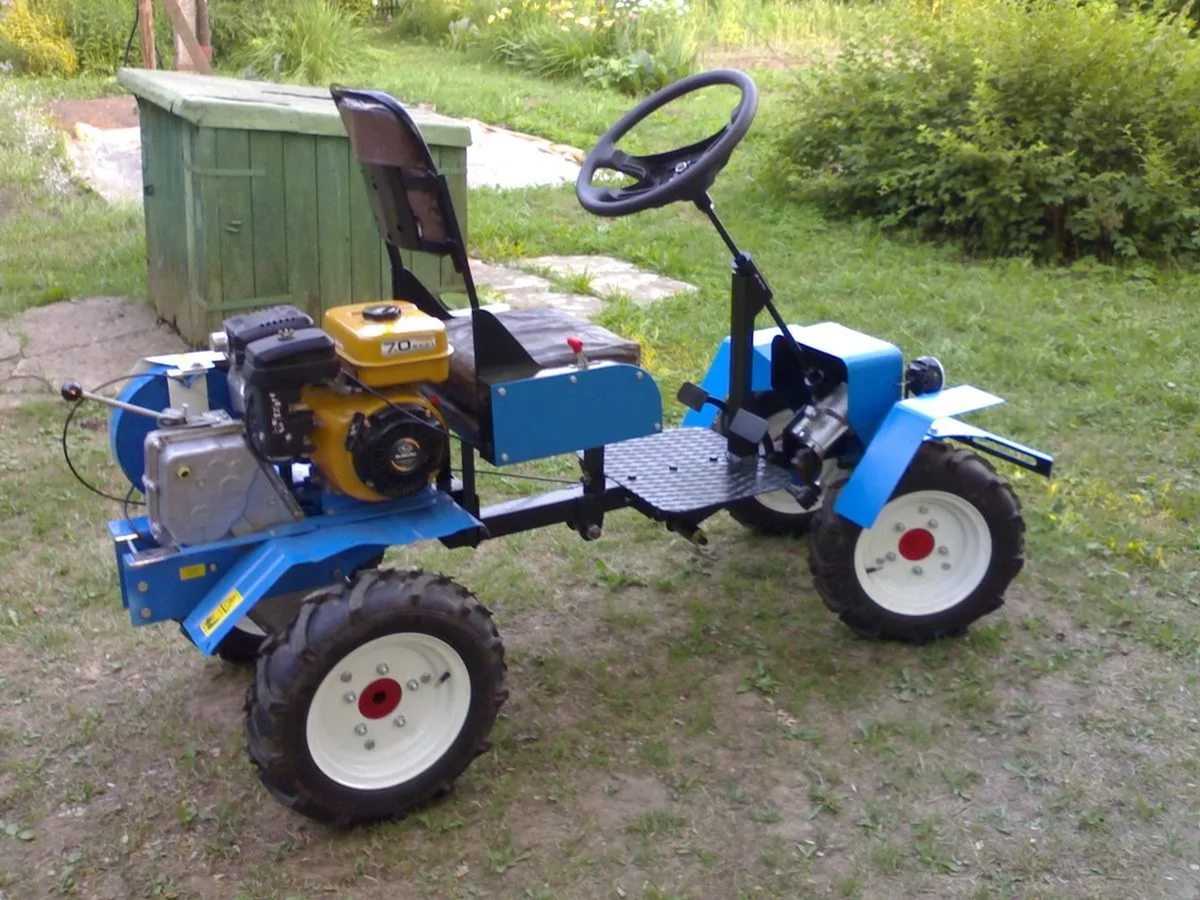

Минитрактор из мотоблока своими руками

Для того, чтобы сделать миниатюрный трактор из мотоблока своими руками, Вам понадобятся:

  • болгарка;
  • детали для крепления;
  • швеллеры и трубы;
  • приспособление для сверления;
  • электрическая сварка;
  • измерительные инструменты (уголок, рулетка, штангенциркуль);
  • мелкий ручной инструмент (отвертка, ключи, молоток и т. д.).

Также необходимо приобрести готовый комплект для переделки мотоблока в минитрактор. Это будет основная статья расходов, но экономить на данном оборудовании не стоит, дабы не ставить под сомнение качество будущего изделия.

Еще необходимо подобрать удобные и качественные руль, сиденье, колеса и педали. Когда все необходимые комплектующие подобраны, можно приступать к созданию чертежа. Не стоит пренебрегать этим этапом – с четкими чертежами и схемами Вам намного проще и быстрее будет работать. Ниже на фото приведены примеры простейших чертежей для самостоятельной переделки мотоблока в минитрактор.

Хороший самодельный минитрактор с двигателем от мотоблока может получиться лишь тогда, когда исходный агрегат обладает хорошей мощностью и производительностью. Идеально подойдут для переделки тяжелые дизельные мотоблоки. Они довольно экономичные, имеют большой вес, обладают немалой мощностью, продуктивные и выносливые. Все эти параметры позволят сделать из мотоблока полноценный минитрактор, способный вспахивать тяжелые грунты и работать долгое время без перерывов.

Процесс переделки в целом проводится по одному алгоритму, с незначительными отличиями для разных моделей. Общая схема переделки мотоблока в минитрактор выглядит следующим образом.

Подготовка рамы

Поскольку для минитрактора понадобится еще одна пара колес, то и конструкцию рамы придется усовершенствовать и усилить. Для изготовления новой рамы используются металлопрофиль или металлическая труба. Толщину и размер заготовок стоит подбирать исходя из индивидуальных предпочтений, учитывая мощность будущего агрегата. Составляющие будущей рамы вырезаются болгаркой и соединяются сваркой. Целесообразно усилить конструкцию поперечной перекладиной. Позаботьтесь также о месте крепления навесного оборудования и о фаркопе, если планируете использовать прицеп.

Ходовая система

Передние колеса крепятся на отрезок трубы подходящего диаметра. На нее в свою очередь крепятся готовые колесные ступицы с тормозными колодками. В центре конструкции проделывается отверстие, через которое она будет присоединена к раме. Далее к раме через червячный редуктор монтируются рулевые тяги. В конце устанавливается собственно руль.

Для установки задней оси во втулки запрессовываются подшипники. На саму ось крутящий момент будет передавать шкив. Колеса можно оставить от предыдущего агрегата, можно подобрать новые, с более мощным протектором и большей шириной. Диаметр колес для будущего минитрактора рекомендовано подбирать размером от 12 дюймов.

Монтаж двигателя

Двигатель рекомендуется монтировать на передней балке рамы. Это улучшит балансировку агрегата

Важно предусмотреть, чтоб вал отбора мощности находился параллельно к шкиву заднего моста. Это убережет ременную передачу от износа

Дополнительные системы

Когда проделана основная часть работы, устанавливается тормозная система и система управления навесным оборудованием. Также не лишней будет установка осветительных приборов.

После полной сборки минитрактор должен пройти обкатку соответственно с требованиями инструкции по эксплуатации к мотоблоку.

Рассмотрим подробнее, как легко и быстро можно переделать в минитрактор мотоблоки разных моделей.

Поэтапная инструкция

Каракат из мотоблока – это рациональное вложение сил и финансов. Вездеход из мотоблока создают по схеме. Конструируют основу. Можно будет взять готовые рамы. Например снять с б/у машин Урал или Иж. Они прочные и с маневренностью. Мост сзади включает обе подвески, которые делают из: стойки, покоса, втулки. Для колёсной базы вездехода. Разрешено применять б/у запаску с грузовой машины. Транспорт на ШНД легок в езде, с маневренностью. Монтируют сборную конструкцию двигателя, чтобы вездеход исполнял необходимый функционал. Если монтаж мотора окончен, ставят:

  • трансмиссию;
  • выхлопные части;
  • тормозную конструкцию.

Подойдут детали со старого транспорта. Квадроцикл отличается хорошей проходимостью, манёвренностью, безопасностью. Он похож на 4-колёсный мотоциклетный транспорт. Обычно квадроцикл конструируют на мотоблоке от автомобиля Нева. Поэтапная инструкция следующая:

  1. Переделка колес. Колёса разводят на равноценное расстояние от автокузова адаптерами.
  2. Модернизируют и делают усиление рамы. Правильно применять готовое основание от мототранспорта, оно надежное, не спровоцирует проблем.
  3. Устанавливают автодиски. Можно применить низкий профиль. Сократить трение между шинами, ободом можно прокладками из ткани.
  4. Монтируют шины. Подходят колеса от грузовиков. Можно брать шины с малым давлением. Ставить амортизирующие элементы не надо.

После простых манипуляций созданный квадроцикл из мотоблока применяют на бездорожье. Кроме транспорта можно сделать ШНД.

На заметку!Независимо от типа создаваемой техники для езды по болотистым грунтам, важны зацепы, дающие высокую сцепку. Подойдут ШНД.

Мотоблок на пневматических колесах создает минимальное действие на дорогу. На мосту сзади применяют самодельные шины, которые можно ставить на:

  1. Болотоход.
  2. Мотосани (аэросанки).
  3. Снегоход.
  4. Буксировщик мотоблочный.

Можно купить магазинные элементы или приобрести детали отдельно (автопокрышки, камеры, диски). Схема сборки следующая:

  1. Стандартные диски и крепежи сваривают трубками из металла.
  2. Изготавливают большие камеры с более надежным креплением.
  3. На готовый расширенный диск закрепляют шины. Её можно купить или применить б/у с грузовика. В дырку диска заводят воздухоклапан.
  4. Колесо наполняют насосом. Созданные шины монтируют на вездеход из мотоблока.

Повышая мощь стандартного колёса обустраивают протектором. Для крепежа камер подойдут цепи, траки, сделанные в мастерской.

Были описаны более популярные самодельные модели с мотором от мотоблока. Однако на этом изобретательность мастеров из народа, в отношении такого агрегата не завершается. Жители севера давно оценили плюсы аэросанок, мотосанок, снегоходов. А минитрактор или буксировщик на мотоблочном моторе активно применяют фермеры.

Минитрактор из мотоблока Нева

В целом процесс переделки мотоблока Нева не отличается от представленной выше общей схемы. Стоит отметить, что в данном конструкторском решении несомненно есть свои плюсы. Мотоблоки Нева с двигателем Subaru достаточно мощные и тяжелые, управлять ими порой непросто. Минитрактор же более управляем, с ним удобнее работать. Вес оператора при работе на минитракторе добавляет агрегату устойчивости.

Подробные схемы по переделке мотоблока Нева в минитрактор:

На видео представлено работу самостоятельно изготовленного минитрактора на базе мотоблока Нева: https://www.youtube.com/watch?v=uFTeB6gJ5qk

Подготовка к созданию самодельного минитрактора

Процесс создания самодельного минитрактора начинается с составления чертежа, кинематической схемы будущего «пахаря» и подготовки необходимых материалов, инструментов, оборудования. Если есть навыки, можно самому разработать схему демонстрации механизмов и узлов трактора, если нет – найти подходящий вариант в Интернете или же воспользоваться представленным здесь примером.

Что касается деталей и комплектующих, участвующих в модернизации мотоблока, можно применить покупной заводской комплект для переделки его в минитрактор. Но такой вариант не подойдёт для тех, кто хочет сделать, к примеру, полноприводный (4×4) трактор и при этом существенно сэкономить. Поэтому придется искать модернизированные детали.

Итак, для создания самодельного трактора понадобятся:

  • Набор инструментов;
  • Сварочное оборудование;
  • Дрель с комплектом свёрл;
  • Металлические трубы, швеллеры;
  • Крепежи, метизы (болты, гайки);
  • Болгарка, диски для работы с металлом.

Так же для того, чтобы сделать собственноручно трактор, потребуются два подходящих колеса, навеска, водительское кресло, рулевой механизм, педали и, конечно же, мотоблок, обладающий достаточным весом и мощностью. Лучше остановить свой выбор на агрегате тяжёлого класса с дизельным двигателем (хорошо подходят модели Зубр, Нева, Агро, Скаут). Это даст возможность получить в результате переделки хоть и самодельный, но производительный минитрактор, способный эффективно выполнять различные агротехнические операции. Наверняка захочется, чтобы он осуществлял не только сельскохозяйственные функции, но и мог тянуть прицеп.

Вес выбираемого агрегата должен соответствовать состоянию грунта, на котором планируется задействовать самоделку. Если он уплотнённый, пересохший, то будущий минитрактор вряд ли справиться с поставленными перед ним задачами. Поэтому чем твёрже почва, тем тяжелее понадобится культиватор. А мощность его двигателя следует соотнести с площадью земельного участка, на котором будут проводиться сельскохозяйственные работы с помощью мототрактора. Так, чем обширнее делянка, тем выше должен быть этот параметр.

Ходовая часть

К дизельному мотоблоку с ходоуменьшителем, произведённому собственноручно лучше всего подходят пневмоколеса диаметром до 10 дюймов, взятые от списанных сельхозмашин, мотоколясок. Иногда берут от легковых авто, если нужно повысить проходимость самодельной техники. А при эксплуатации мотоблока на тяжёлых почвах их заменяют железными (как они проявляют себя в деле, можно посмотреть на видео). Но выбор колес остается за вами, ориентируйтесь на типа работ, которые вы будете проводить.

При создании самодельного мотокультиватора вместо колёс устанавливают почвофрезу для возможности вскапывания и рыхления грунта. Благодаря использованию такого почвоулучшителя, не происходит утрамбовка грунта, по которому недавно прошёл мотокультиватор.


Рис.3. Ходовая часть культиватора

1 и 2- колёса; 3 – шестерня; 4 – вал ведущий; 5 – редуктор; 6 – шестерня ведущая; 7 – втулка; 8 – винт стопорный; 9 – корпус ведущего вала; 10 – фланец букса; 11 – гайка и болт М-8; 12 – втулка шлицевая; 13 – вал; 14 – гайки М-14; 15 – шайба; 16 – сальник; 17 и 18 — ступичные подшипники; 19 – мотор.

В изготовлении оси культиватора самоделки рекомендуют пользоваться монолитным куском стали. Сварная труба не сгодится, так как она может не выдержать нагрузки.

Создаем вездеход из мотоблока своими руками

Стоит отметить, что само понятие «вездеход» подразумевает автомобиль, обладающий высокой проходимостью. Важный факт: вездеход, каракат и пневмоход, болотоход являются синонимами, отличающимися всего несколькими незначительными модификациями. Если человек сумеет создать самодельный мини-вездеход, он получит настоящий шедевр, который станет его гордостью.

Рабочий процесс

  1. Для начала необходимо выбрать основу под конструкцию. Может использоваться рама из старого мотоцикла УРАЛ или ИЖ. Благодаря таким вариантам машина будет более маневренной и сможет с легкостью преодолевать любые препятствия;
  2. Следующий шаг состоит из создания подвески и заднего моста. С помощью стойки, рулевой втулки и покоса соединяются независимые задняя и передняя подвески;
  3. Колеса для монтажа следует взять от мощных грузовиков. Отличными, но не обязательными, вариантами будут камеры, отличающиеся низким давлением (от КамАЗов и авто УРАЛ). Сделав грамотный выбор, водитель сможет быть уверенным в собственной безопасности и наслаждаться легким управлением;
  4. Монтаж мотора является одним из самых серьезных шагов в создании вездехода на базе мотоблока. Напоследок собственник должен надежно прикрепить двигатель, сцепления, тормоза и систему выхлопа газов.

Только после тщательной проверки новоиспеченного транспортного средства высокой проходимости, можно приступать к его тестированию и дальнейшей эксплуатации.

Чертежи, схемы, деталировка, сборка

Прежде всего следует понять, для чего в основном будет применяться мотоблок. Для сельскохозяйственных работ с грунтом или для перевозки различных объектов. Чаще всего выбирают универсальную модель чтоб и на огороде работал и по хозяйству грузы таскал. Сзади минитрактора добавляется ещё фаркоп для сцепки с прицепом. Который при желании также можно собрать по готовым схемам, ведь материалы для изготовления минитрактора и прицепа схожи и можно сделать две модели сразу.

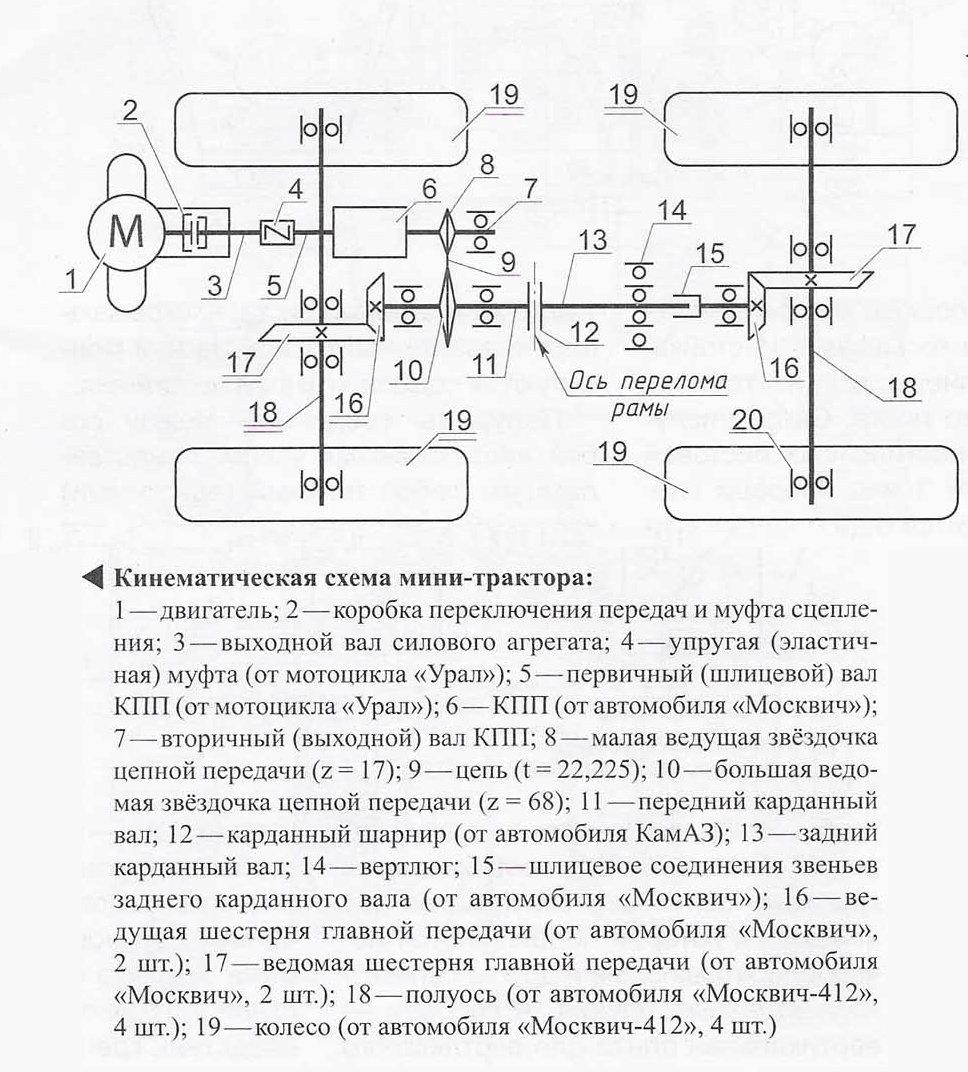

Для того, чтобы всё работало быстро и правильно следует составить кинематическую схему.

В этом чертеже отображаются места соединения колёсной оси и редукторного вала. Рекомендуется устанавливать задний привод. Это придаст минитрактору дополнительную устойчивость и проходимость.

Все детали следует выбирать тщательно. Они должны подходить одна к другой. При необходимости их можно подогнать при помощи токарного станка. От того, насколько хорошо будут подходить детали одна к другой, будет зависеть длительность эксплуатации всего минитрактора.

Когда составляется чертёж, необходимо учесть поворотное устройство. Оно может быть двух вариантов:

  • Поворот при помощи перелома кузова — это прочная, надёжная и проверенная временем схема. Но при этом не особо манёвренная при проведении поворотов. И рулевая колонка устанавливается чётко над узлом их соединения.
  • Рулевая тяга — это более маневрённая версия управления минитрактором. Она позволяет совершать повороты под большим углом. Но и деталей для этой версии необходимо так же больше. Лучше всего использовать заводские запчасти от других автомобилей. Плюсом этого варианта является ещё и тот факт, что ведущими могут быть как задние, так и передние колёса минитрактора.

После выбора поворотного устройства можно приступать к переоборудованию мотоблока в минитрактор.

Процесс создания каркаса

Для самостоятельного создания рамы необходимо небольшое количество материалов, если каких-либо комплектующих нет в наличии, то их можно заменить аналогами. Но при этом они должны иметь похожие размеры и свойства:

  • Металл для рамы — понадобятся уголки, швеллера и квадратная труба. Для обшивки корпуса необходимо использовать сталь, у которой толщина более 1,5 мм.
  • Поворотное устройства
  • Пара колёс и оси для них
  • Набор подшипников
  • Инструменты (рулетка, сварка, дрель и болгарка)

Тщательно соблюдая начальную схему, собирается рама. По размерам, углам соединений и кинематической схеме.

После соединения всех элементов следует проверить правильность монтажа. Для этого необходимо установить раму на мотоблок. Если всё стало на свои места, начинаем следующий этап, если что-либо не устанавливается, то поправляется и устанавливается снова.

Рулевое управление

Далее ставятся готовые элементы: рулевая тяга (которую лучше всего устанавливать на заднюю ось), ступицы и ось. На ось крепятся колёса при помощи болтов.

И в конце устанавливается сиденье.

На этом процесс сборки завершён. И можно приступать к пробным заездам. Здесь необходимо обкатать минитрактор по ровной поверхности.

Зачастую необходимо дополнительно настроить управление или расположение колёс.

Если всё хорошо, то затем можно подсоединить навесное оборудование и приняться к полевым испытаниям. По желанию можно ещё провести косметические работы с краской или грунтовкой. Это защитит минитрактор от воздействия коррозии.

На видео представлено слайд шоу — как изготовить минитрактор из мотоблока:

Самостоятельный процесс переоборудования мотоблока в минитрактор — работа довольно кропотливая, смысла в которой многие не видят.

Тем более что для мотоблоков Нева «Красный Октябрь» предлагает уже готовую конструкцию – адаптер. И нет необходимости в проведении всех этих манипуляций.

Но не всё так просто. Адаптер хорош лишь при необходимости провести мелкие работы. У него не предусмотрены надёжные грунтозацепляющие механизмы. И при неровных поверхностях или вязкой почве он будет постоянно буксовать. С минитрактором таких проблем не возникает, поэтому мотоблок Нева с адаптеров минитрактор нам не заменят.

Где используется

Изначально подобный вид техники был создан в качестве помощника для фермера. На мотокультиваторе можно пахать землю, перевозить грузы, собирать мусор, сено и листья. Однако на этом полезные качества не заканчиваются. На его основе можно создать снегоход, который поможет тем, кто живет на Севере.

Хорошему и правильно модернизированному мотокультиватору нипочем ни грязь, ни снег. Даже на сложных участках такая техника может разгоняться до 75 км/ч.

Особенно полезен вездеход в сельской местности, где нет асфальта, но часто бывают ливни и снегопады. В таком случае снегоболотоход может стать настоящим спасителем. При этом, когда наступит сезон, вездеход можно снова модернизировать в обычный мотоблок, который будет пахать землю, заниматься уборкой территории и выполнять массу других полезных дел, позволяя фермеру экономить время и силы.
