Автоматические гаражные ворота

Секционные

Секционные автоматические ворота для гаража с дистанционным контролем популярнее роллетных, их конструкция «заточена» именно под данный тип помещений. Но установка немного сложнее — потребуется собирать и монтировать систему рельс, подпотолочных направляющих. Электропривод поднимает секции, которые не складываются или скручиваются на барабан, а слегка изгибаясь, въезжают («затягиваются») по рейкам и направляющим в подпотолочное пространство гаража, там и фиксируются на горизонтальной раме.

Преимущество:

• минимальная нагрузка на стены. Сегменты закреплены в направляющих, в раме, петель нет, поэтому парусность такому изделию не угрожает, а также выбить панель чрезвычайно сложно;
• взаимозаменяемость деталей. Все элементы свободно продаются на рынке. Обычно не возникает никаких проблем с комбинированием частей от разных производителей;
• ремонтопригодность высокая.

Недостатки:

• все-таки уязвимость меньшая по сравнению с цельными полотнами распашных и подъемных вариантов;
• сложность монтажа. Есть множество элементов и реек, которые надо закрепить по периметру входа в притолоке и на самых сегментах;
• потребуется место в притолоке.

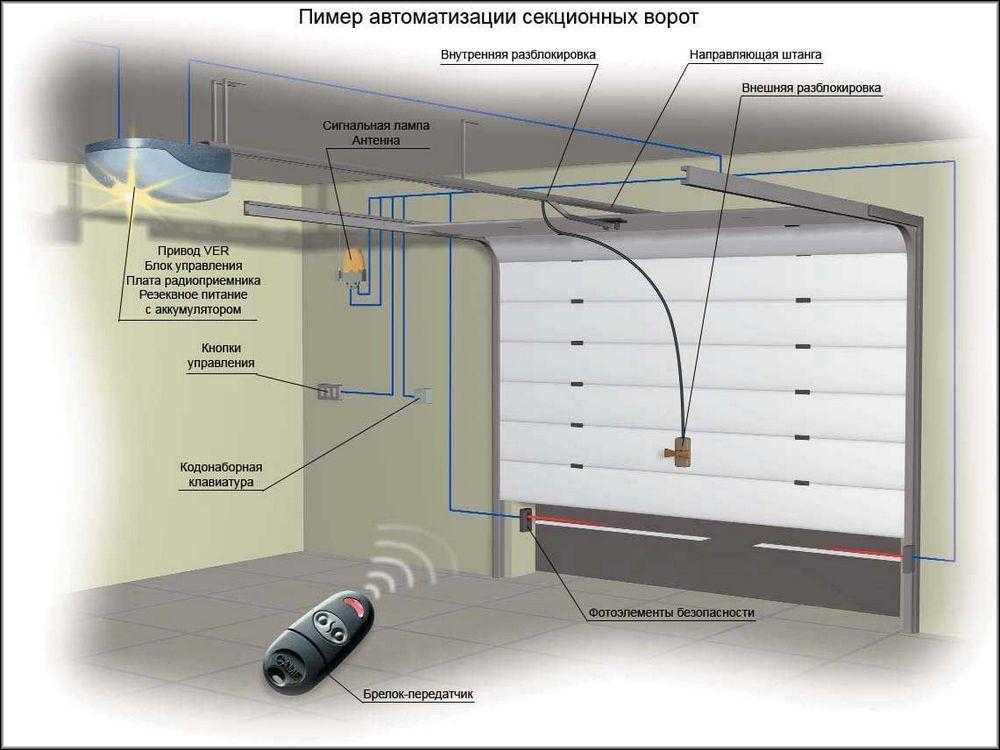

Секционные разновидности самые востребованные для автоматизации и дистанционного управления. Схема предусматривает дублирование в обязательном порядке торсионными пружинными механизмами для эксплуатации вручную. Это же характерно и для подъемно-поворотных вариантов.

Внутренняя разблокировка

Для внутренней разблокировки ролетной, секционной системы изнутри помещения или участка обычно есть специальный шнур. Он осуществляет открытие дверей вручную. Как правило, шнур свисает на 50-70 см с потолка, что дает возможность достать его, плавно потянуть. Это действие способствует активации размыкающих крюков, прикрепленных на каретках цепи. Полотно отцепляется от кареток на рейке, поэтому начинает свободно передвигаться. Чтобы потом привести полотно в положение закрытия, каретки требуется вернуть в исходное положение – тогда они снова скрепятся с крючками.

Помимо внутренней разблокировки есть и другие способы – но они внешние. Как правило, их реализуют в случае, когда отсутствует любой дополнительный вход на территорию или в гаражное помещение. Стоит отметить, что для внешней разблокировки потребуется монтаж цепного редуктора, воротка, ручки с замком.

Рукоятка, ключ безопасности

Этот механизм легко заменит использование разблокировочного троса. Им укомплектована любая система электрических приводов. Главная панель крепится к стене рядом с проемом, поэтому в будущем при необходимости разблокировать конструкцию сделать это можно безопасно и легко.

Рукоятка с ключом

Устройство работает по такому принципу:

1. В воротах проделывается отверстие под цилиндр с ключом.
2. При повороте ключа включается рукоятка – благодаря этому главные шестерни привода отсоединяются от шестерни редуктора.
3. Рабочее полотно начинает свободно вращаться на валу, его легко можно поднимать вручную.

Цепной привод

Цепной привод помогает аварийно разблокировать ролетную или секционную конструкцию. Вручную их открывание в условиях, когда нет света, не получится по причине внушительной высоты.

Привод монтируется к стене рядом с проемом, соединяется с петлей рабочего полотна внизу. Описанная система оснащается длинной цепью – не меньше 8 метров. Это помогает аварийно открывать даже конструкции вышиной до 5 м.

Вороток

Механизм с воротком применяется, когда ворота не получается открыть без специальных приспособлений из-за высоты. Вороток не отдельный элемент, он функционирует вместе с главным приводом системы. Длина его – 3 м, позволяющая открывать полотно до 4,5 м.

Автоматические ворота: особенности, достоинства и недостатки

Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:

• откатные;
• распашные;
• гаражные.

Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.

Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов

Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:

• консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;

  Система «ролик-направляющая» для откатных ворот консольного типа

• рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
• подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.

Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.

Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов

Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.

Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.

Устройство и принцип работы ворот с автоматикой

Конструкция и функционирование автоматических ворот определяется их типом. А створки, стоящие на территории дома, бывают:

• подъёмными (секционными, подъёмно-поворотными и рулонными);
• откатными;
• распашными.

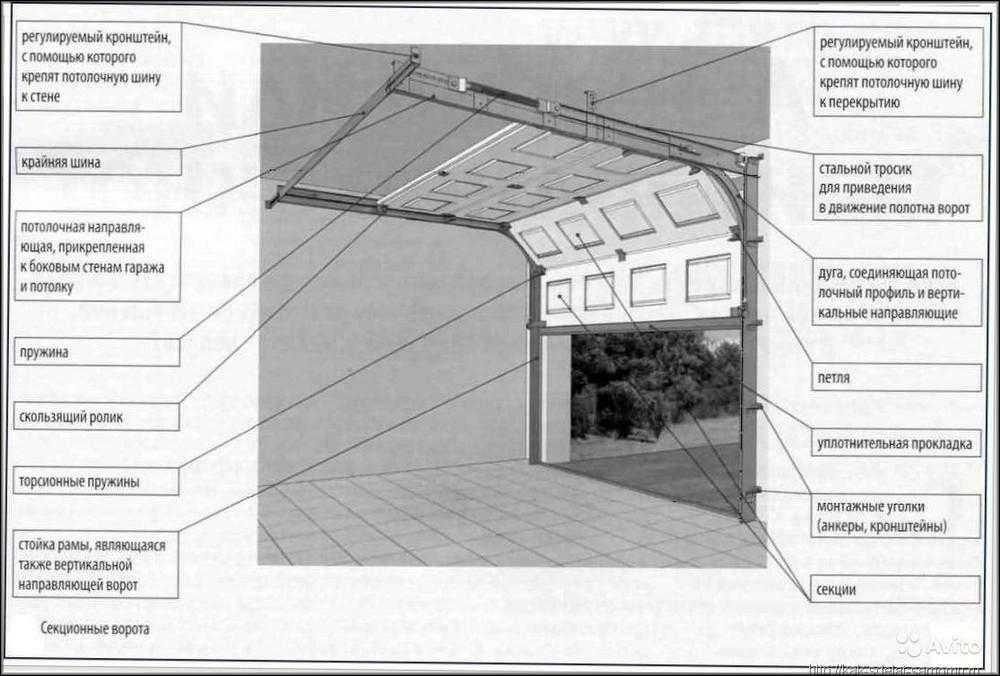

Секционные ворота

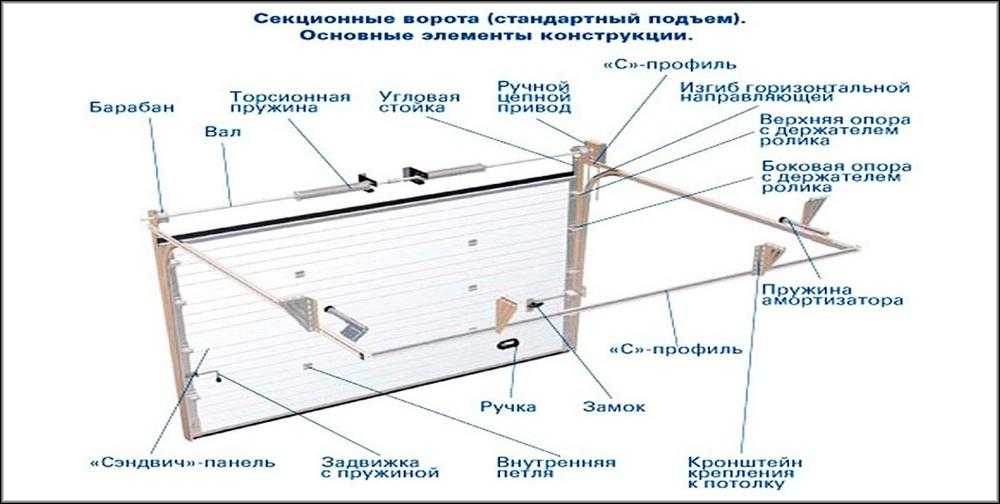

Автоматические секционные ворота выглядят как конструкция с полотном, которое при открытии уходит вверх, то есть по специальным направляющим убирается под потолок помещения.

Секционные ворота абсолютно безопасны в эксплуатации, потому что при открывании полотно убирается наверх

К главным плюсам секционных ворот относят:

• компактность, ведь в открытом состоянии створки не уменьшают площадь гаража или другого здания;
• безопасность эксплуатации, так как поднимающееся полотно не может повредить капот автомобиля, что иногда случается при использовании распашной конструкции;
• защищённость от взлома на должном уровне;
• надёжная теплоизоляция.

Но у автоматических подъёмных секционных ворот есть и довольно существенный минус — возможность установки только в помещениях с небольшой площадью.

Подъёмно-поворотные ворота

Подъёмно-поворотные ворота с автоматикой отличаются от секционных конструкцией створки. Она представляет собой цельное полотно, закрывающее всё пространство проёма. Такая створка двигается вверх по направляющим и меняет своё положение с вертикального на горизонтальное. Ворота с цельным полотном характеризуются теми же преимуществами, что и секционная конструкция, но считаются лучшим вариантом, поскольку нисколько не выпускают тепло и эффективнее предохраняют помещение от проникновения злоумышленников.

Подъёмно-поворотные ворота пропускают меньше тепла и более вандалоустойчивы, чем секционные

Рулонные ворота (роллеты)

У автоматических рулонных ворот главный элемент — это мягкое полотно, произведённое из алюминиевых пластин, барабана, на который накручивается материал, и короба для защиты всей конструкции. Среди преимуществ таких ворот следует отметить:

• широкий размерный ряд (допустимая ширина полотна — 12 метров, а высота — 10 метров);
• компактность (в сжатом виде);
• возможность монтажа в любых помещениях, не исключая гаражи и торговые комплексы.

Правда, рулонные ворота нельзя назвать надёжными, так как их прочность весьма сомнительна.

Рулонные ворота могут закрывать большие проёмы, но они не обладают достаточной прочностью

Откатные ворота

Автоматические откатные ворота консольного типа состоят из полотна, которое предоставляет доступ в помещение, уходя в правую или левую сторону от проёма к стене здания или забору. Эта конструкция оснащена роликовыми опорами, частично спрятанными в фундаменте и ответственными за перемещение створки. Защитой роликам служит балка, предохраняющая от воздействия влаги.

Когда откатные ворота закрыты, полотно находится над проёмом — на расстоянии сантиметра от грунта. За открытие ворот отвечают специальные направляющие, прикреплённые к опорам ограждения или к стене помещения.

Створка откатных ворот перемещается по специальному рельсу, закреплённому на фундаменте

Владельцы зданий с откатными воротами обычно указывают на следующие неоспоримые достоинства конструкции:

• монтаж в проёме шириной до 12 метров;
• возможность легко открывать ворота как автоматически, так и вручную;
• безукоризненная теплоизоляция;
• идеальная прочность.

Распашные ворота

Распашные ворота с автоматическим приводом — это конструкция с двумя надёжными створками, которые держатся на шарнирах и крепятся по обеим сторонам проёма. Чтобы открыть такие ворота нажатием кнопки, требуется установить два электропривода. Распашная конструкция может предоставлять доступ в помещение, убирая створки как внутрь, так и наружу здания.

Створки распашных ворот могут открываться как внутрь проёма, так и наружу

К основным плюсам распашных ворот, работающих автоматически, относят:

• лёгкость сооружения;
• простоту монтажных работ;
• возможность использования в любых условиях.

Единственное, что говорит не в пользу распашных ворот, – это относительно неудобная эксплуатация.

Фото распашных ворот

На этой странице вы можете ознакомиться с последними работами, которые были выполнены нашими опытными мастерами. Если вам понравилась какая-либо из представленных на фото моделей, мы изготовим для вас аналогичное изделие.

Автоматические распашные ворота с дистанционным открытием

Размер ворот: 3000х5000

Тип ворот: распашные, для дома

Автоматика: да

Срок изготовления: 4 дня

Срок установки: 2 дня

Ворота распашные 4х4 метра

Размер ворот: 4000х4000

Тип ворот: распашные, для дома

Автоматика: да

Срок изготовления: 6 дней

Срок установки: 4 дня

Распашные ворота с электроприводом, с открыванием наружу

Размер ворот: 6000х3000

Тип ворот: распашные, для дачи

Автоматика: да

Срок изготовления: 7 дней

Срок установки: 2 дня

Распашные деревянные ворота

Размер ворот: 2000х3500

Тип ворот: распашные, въездные, для дома

Автоматика: да

Срок изготовления: 3 дня

Срок установки: 1 день

Усиленные ворота распашные

Размер ворот: 6000х2700

Тип ворот: распашные, для дачи, въездные

Автоматика: да

Срок изготовления: 5 дней

Срок установки: 3 дня

Основные виды полотен распашных ворот

Пять видов полотен для распашных ворот, используемых компанией «Вольф Груп»:

Металлические. На раме конструкции монтируются алюминиевые профили, обработанные полиуретаном. Такое полотно отличается легкостью и высокой устойчивостью к коррозии.

Сэндвич-панели марки «Алютех». Пространство между листами заполнено полиуретаном, который отлично удерживает тепло и обеспечивает конструктивную жестокость полотну. Внешняя поверхность створок обработана антикоррозийным составом.

Решетчатое полотно. Защитные конструкции из такого материала востребованы на производственных объектах, так как за счет своей прозрачности позволяют лучше контролировать перемещение транспорта. Ворота могут быть декорированы различными орнаментами, структурным рисунком.

Полотно с коваными элементами. Такие защитные модели очень популярны в частных домовладениях, элитных офисных центрах, резиденциях корпораций. Полотно может быть декорировано тематическими рисунками, логотипами компании, титульными гербами и пр.

Комбинированное полотно. Представляет собой сочетание алюминиевых профилей и сэндвич-панелей «Алютех». Такие ворота отличаются высокой коррозионной стойкостью, прочностью.

Все разновидности данных изделий оборудованы крепежом, который обработан антикоррозионным составом. Это гарантирует долговечность всей конструкции. По желанию заказчика мы можем установить на ворота крепления скрытой формы. Фурнитура подбирается в индивидуальном порядке с учетом функциональной нагрузки, дизайна и требований клиента.

Виды приводов

Варианты узлов, обеспечивающих движение полотен:

• червячный. Мотор со шкивом с шестерней расположен близко к полотну. Последняя входит в червячную рейку, закрепленную по длине створки. Такой тип характерный для откатных конструкций. Преимущество: тишина хода, повышенная надежность;
• цепной. Систему шестерней двигает цепь. Более шумный вариант, но можно устанавливать на расстоянии. Обычно им всегда оснащаются роллетные, секционные комплекты — такая конструкция наиболее подходит под их технические особенности.

Для ручного управления может предусматриваться отдельный механический узел. У распашных ворот больше разновидностей приводов: локтевой, линейный (гидро- или электромеханический), подземный.

Популярные производители

Сегодня секционные гаражные конструкции предлагают многие компании. Обычно конструкции работают по одному принципу, но различаются по автоматике, стоимости. Конечно, модели от малоизвестных компаний более дешевые, но чаще всего они менее долговечные.

Среди самых известных производителей секционных ворот и автоматики можно выделить:

• Alutech;
• Hormann;
• DoorHan;
• Faac;
• Came;
• Nice.

Очень большую популярность среди потребителей завоевали конструкции Alutech, Hormann, DoorHan. Стоит рассмотреть особенности продукции от этих компаний более подробно.

Alutech

Этот производитель создает конструкции таким образом, что они отличаются уникальными характеристиками и очень высоким качеством. При этом стоимость предлагаемых моделей вполне доступна. Основные преимущества продукции компании:

• большой выбор цветов и текстур;
• способность сохранять тепло в помещении;
• повышенная устойчивость к ветровым и механическим воздействиям;
• оцинкованность;
• долгий срок службы конструкций.

Hormann

Этот производитель секционных ворот является старейшим и ведущим в европейских странах. Ворота Hormann обеспечивают надежную защиту помещения даже во время самых сильных морозов. Среди наиболее привлекательных для покупателей плюсов таких конструкций можно выделить:

• высокую скорость открывания (ее обеспечивает специальный привод);
• использование очень качественного уплотнителя, который отличается повышенной устойчивостью к износу;
• возможность подобрать конструкцию для прямоугольного, полукруглого, арочного или скошенного проема;
• антивандальную защиту;
• много места для перемещения транспортных средств.

DoorHan

Такие конструкции очень привлекательны для потребителей, которые выбирают бюджетные модели. Ворота DoorHan имеют следующие преимущества:

• обработка антикоррозионными средствами, повышенная стойкость к механическим воздействиям;
• стойкость к воздействию ветра;
• «мостик холода», который не позволяет конденсату и наледи появляться на внутренней поверхности;
• воздухонепроницаемость.

Особенности

Привод современного образца делится на две основные группы: поставляемые с автоматикой в комплекте и продающиеся без нее. Такое разграничение вполне оправдано, ведь оно позволяет выбрать самый подходящий тип и даже смонтировать его без посторонней помощи.

Чаще всего управление приводом производится с помощью:

• центрального координирующего блока, использующего вынесенные наружу индикаторы положения ворот;
• систем, распознающих наличие препятствий;
• средств дистанционного управления: брелоков, приемников сигнала и пультов;
• реверсивных электромоторов, систем питания и защищающих от перегрузки блоков;
• крепежа, удерживающего приводы на поверхности опорных рам.

Все эти компоненты совершенно необходимы, а в зависимости от личных предпочтений и конкретной ситуации, они могут дополняться и другими деталями. Часть устройств оборудуется панелями для работы с бесконтактными картами либо клавиатурами для ввода кодов доступа.

Подготовка к постройке схемы: чертежи и размеры

Чтобы правильно сделать и установить гаражные ворота, надо определить размеры конструкции и разобраться с материалом, из которого она будет изготавливаться.

Подбираем материал

Створки изделия должны быть легкими и надежными, и поэтому специалисты советуют пользоваться сэндвич-панелями, поликарбонатными листками или профнастилом. Перечисленные материалы обладают следующими преимуществами:

• простота монтажа;
• невысокая стоимость;
• разновидность покрытий;
• небольшой вес.

На этапе выбора материалов следует разобраться с электрическим механизмом, который будет отвечать за работу изделия. Для небольших гаражей отлично подойдут механизмы линейного типа, так как они компактные и не занимают много свободного места.

Подготовка инструмента и расчет материала

Определившись с материалом, занимаются предварительной подготовкой рабочего инструмента. Для создания ворот автоматического типа понадобятся:

• отвертка;
• кисточка для покраски поверхности ворот;
• сварка для соединения металлических элементов;
• дрель для сверления крепежных отверстий;
• уровень;
• рулетка;
• молоток.

Также надо определить количество материалов:

• арматурные прутья с диаметром в полтора сантиметра;
• металлические трубки с сечением 40 х 20 миллиметров;
• железные листы для уплотнения створок;
• две трубки с сечением 10 х 10 сантиметров.

Дистанционное управление

Электропривод управляется очень просто, и настраивать подъемники возможно даже без помощи сервисных инженеров. Кто уверенно пользуется пультами для ТВ или современными стиральными машинами, сможет легко разобраться с таким оборудованием. Все приемопередающие устройства работают на частоте 434 МГц, а для большей защищенности используется кодирование роллинг-кодом. Инструкции указывают, что блокировать автоматику и привод нужно, если:

• механизм за 3 или 4 открывания подряд останавливался средствами аварийной защиты;
• появляется сигнальный код «аварийный сброс»;
• если в момент опускания ворот нижний край встречается с преградой от 5 см и выше, а реверс автоматически не запускается.

Преимущества и недостатки автоматических ворот

В промышленности автоматические ворота уже не новшество. В частном секторе их можно встретить намного реже. Но популярность таких ворот растет. Не удивительно, ведь у них много достоинств. Отметим основные преимущества:

• Прочность и безопасность. Ворота нельзя взломать, поскольку у них нет засовов.
• Удобство эксплуатации. Открывать и закрывать автоматические ворота можно с кнопки или пульта.
• Увеличенная пропускная способность.

Ворота с автоматикой открываются и закрываются за секунды. Скорость передвижения их створок увеличена. Поэтому пропускать пешеходов и транспорт можно намного быстрее, чем через ворота с ручным управлением.

Среди недостатков можно выделить следующее:

• Высокая стоимость. Автоматическая система обходится недешево, как и ее установка. Для монтажа таких ворот обязательно вызывают специалиста. Также требуется установка дополнительных приборов и устройств – домофона и предупреждающего фонаря, что приводит к дополнительным затратам.
• Дополнительный уход за деталями автоматики и конструкцией ворот. Чтобы не сбивался ход створок и не засорялись элементы. Иногда необходима смена устаревших деталей конструкции. Техническое обслуживание лучше доверить профессионалам.
• Сложность и продолжительность установки. Выполнить монтаж ворот, оснащенных автоматикой, достаточно сложно. Необходимо учитывать многочисленные нюансы. Самыми надежными ворота считаются ворота, выполненные и установленные по индивидуальному заказу с одновременной закладкой автоматики. Установить автоматику на уже стоящие ворота можно, но качество не будет гарантированным.
• Блокировка при отключении электроэнергии. Система автоматического управления прекращает работу и блокирует створки. В некоторых случаях открытие вручную возможно.

Это интересно: Как осуществляется ремонт бензокосы?

Практическая реализация

Нет смысла рассказывать, как сделать автоматические ворота своими руками, на основе готовых проектов в комплексе. Каждая конструкция сугубо индивидуальна, и повторить ее в точности на своем подворье не всегда возможно.

Как мы уже говорили, проще всего сделать распашные ворота своими руками. Скорее всего, створки ворот у вас уже есть. Рассмотрим возможные конструкции приводных элементов.

• Подходящий актуатор — червячный редуктор рулевого механизма от крупного автомобиля, лучше грузовика. Ворота для гаража своими руками из этого элемента — достаточно популярный вариант. В любом кооперативе можно встретить подобную автоматику. Любой подходящий мотор (например, от стиральной машинки) подключается к штоку рулевой колонки. Для уменьшения оборотов, можно установить простейший редуктор из двух шкивов разного диаметра. Тяга для створок крепится на сошку рулевого механизма.
• Еще один условно бесплатный привод — механизм стеклоподъемника. Лучше использовать конструкцию от крупного отечественного автомобиля. Если петли хорошо смазаны, а створки сбалансированы — усилия вполне достаточно. Как видно на иллюстрации, требуется лишь небольшая доработка в виде тяги из профтрубы.
• Следующий вариант можно изготовить из промышленного червячного механизма. Чаще всего используется привод суппорта от списанного обрабатывающего станка. Можно выточить червячную пару в слесарной мастерской, в зависимости от стоимости проекта.
• Принцип работы простой: винтовая шпилька напрямую соединяется с валом двигателя (вдоль оси). При вращении винта, каретка движется в нужную сторону, создавая мощное тяговое усилие. Остается соединить механизм тягой со створками, и отрегулировать угол открытия.

Вопрос, как сделать автоматические распашные ворота, решен.

А чем двигать откатную конструкцию

Существует две концепции:

• Тросовый привод. Вдоль полотна ворот натягивается трос. На неподвижной раме устанавливается промышленный электродвигатель с редуктором и шкивом. Трос накручивается на шкив одной петлей.При вращении шкива, трос перемещается, увлекая за собой полотно ворот. Этот вариант не слишком затратный, при наличии донорского мотора.
• Более распространенная конструкция: шестерня-рейка. Такая связка применяется в фабричных конструкциях. Изготовить привод самостоятельно невозможно, если только вы не работаете в слесарной мастерской. Оптимальный вариант — приобретение механизма заводского исполнения. Разумеется, монтаж и наладка своими руками. Не так экономно, но все равно затраты в пределах разумного.

Привод подъемных ворот в описании не нуждается. Это обычная лебедка со стальным тросом. При наматывании на шкив секции поднимаются, а спуск осуществляется под действием силы тяжести.

Важно: Общие правила безопасности при установке автоматики

Автоматические ворота своими руками, делаются в обход ГОСТов и сертификатов безопасности. Ответственность лежит на авторе конструкции, а также исполнителе работ (чаще всего, это один и тот же субъект). При нанесении ущерба или травмы, все проблемы лягут на вас.

• Наличие фотодатчиков предотвращает травматизм и защемление створками объектов в зоне действия ворот.
• Концевые выключатели отключают двигатель при достижении конечных положений створок.
• Кроме того, установка автоматических ворот должна обеспечивать электрическую защиту от перегрузок. Если фотодатчики или концевые выключатели по какой-то причине не сработают, перегрузка двигателя должна запустить схему отключения.
• Возможна установка механических ограничителей крутящего момента (как на редукторе шуруповерта). Это может быть фрикционный или храповой механизм. Принцип действия следующий: створка (полотно) упирается в препятствие (объект или человек), приводной вал начинает проскальзывать. С помощью регулировки необходимо добиться баланса усилия: ограничитель должен преодолевать сопротивление опорного или подвесного механизма ворот, и срабатывать при небольшом превышении.

Итог: лучшие гаражные автоматические ворота с ДУ

Если подытожить все вышесказанное, то лучшие автоматические ворота с дистанционным открытием такие:

• первое место (лучшие для среднестатистических помещений, особенно неотделимых от дома):
  • секционные;
  • подъемно-поворотные;
• на второй позиции:
  • на первое место также можно было бы поместить раздвижные виды: по функциональности и надежности они во многих аспектах лучше перечисленных и проще в установке. Но есть недостаток — не для каждого объекта подойдут, так как требуется место для заезда. Надо отметить, что можно сделать двухстворочную систему и уменьшить этим потребность в пространстве;
  • роллетные — на втором месте, поскольку из-за множества подвижных ламелей снижается надежность. Но их плюс — не требуется место под потолком для заезда полотна. Такой тип выбирают также, если нет желания монтировать сложную систему направляющих в притолоке.

Самые худшие по функциональности, антивандальности и комфортности — распашные ворота для гаражей из-за неудобства при открывании (потребуется место для створки), щели между сегментами, парусности, уязвимых петель.
