Отличительные черты и особенности

От других производителей данные ворота отличаются не только качественными и эксплуатационными характеристиками, но современным дизайном, простотой и удобством эксплуатации. Выбор цвета, используемого полотна и материалов, возможность изменения дизайна (например, в панорамных конструкциях) – все это создает неоспоримые предпосылки для лидирующих позиций даже среди условий высокой конкуренции и жестких требований покупателя.

Между собой ворота Hormann отличны некоторыми деталями, имеющими большое значение при их установке и эксплуатации:

Так, например, секционный вариант наиболее популярен среди всех моделей по причине отсутствия острой необходимости наличия свободного места для приведения его в действие, то есть для открывания, чего нельзя сказать о воротах складывающихся. Однако последние отличаются скоростью срабатывания механизма, то есть при введении необходимых параметров в программу системы управления (блок управления), они могут открываться практически моментально, без лишнего шума и достаточно мягко.
Рулонные и панорамные конструкции отличаются высокими звукоизоляционными и теплоизоляционными характеристиками. Также они наиболее просты в установке и в процессе эксплуатации.
Противопожарные ворота, как и влагоустойчивые, отличаются наиболее высокими характеристиками качества в области устойчивости к повышенной влажности помещения, а также в условиях пожара и задымления.

Настройка

Настройка работоспособности секционных ворот заключается в регулировке крайних положений полотна, правильности его движения по направляющим и программировании дистанционных пультов. В инструкции, поставляемой вместе с конструкцией, расписаны все тонкости этих работ.

При регулировке полотна необходимо обратить внимание на фиксацию нижних кронштейнов и барабана, убедиться в отсутствии провисаний или перетягиваний. От степени и правильности натяжения тросов зависит качество работы механизма и срок службы ворот в целом

Если будут присутствовать провисания или перекос полотна, то детали конструкции быстро придут в негодность и использовать такие ворота станет небезопасно

От степени и правильности натяжения тросов зависит качество работы механизма и срок службы ворот в целом. Если будут присутствовать провисания или перекос полотна, то детали конструкции быстро придут в негодность и использовать такие ворота станет небезопасно.

При программировании пульта каждый сигнал записывается в память приемника. Чтобы настроить механизм ворот, главное, соблюдать нормы безопасности и производить настройку согласно инструкции.

Виды и технические характеристики

Ворота Hormann подразделяются на различные виды, которые различаются техническими характеристиками.

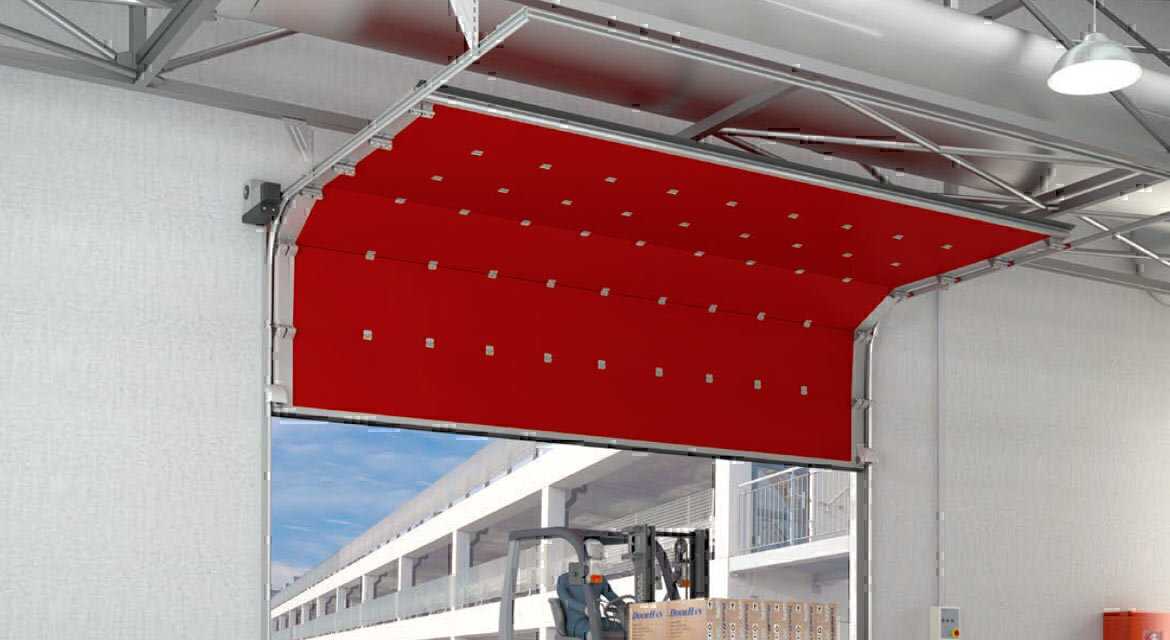

Секционные ворота

Этот вид имеет гибкое полотно, состоящее из отдельных секций, соединенных петлями. Данная разновидность быстро получила признание у потребителей благодаря экономии места. Ворота открываются вертикально и в открытом виде располагаются под потолком. (Рис. 1) Секции соединяются между собой в замок. Места соединений уплотнены специальной резинкой, которая обеспечивает герметичность в закрытом виде и во время движения. (Рис. 2) Уплотнители также располагаются по всему периметру полотна, а в месте прилегания к полу они двойные.

Hormann предлагает 4 варианта секционных ворот:

Одностенные модели LTE 40 более бюджетный вариант. Коэффициент теплопроводности у них довольно высокий (6,5 Вт/м2К), поэтому их выбирают, когда вопрос теплоизоляции не стоит слишком остро (например, для отдельных сооружений). Поставляются только в белом цвете.
У моделей EPU 40 секции состоят из двух листов стали. Полость между ними для изоляции заполняется пенополиуретаном. Толщина секций переменная, в местах соединения 42 мм, а основная часть имеет 20 мм. Теплопроводность значительно ниже чем у LTE – 1,8 Вт/м2К, но для суровых регионов этого недостаточно.

Ближе всего к климатическим условиям средней полосы России двустенные модели LPU 40. Они имеют постоянную толщину 42 мм и теплопроводность – 1,4 Вт/м2К. (Рис. 3)
Ворота LTH изготовлены из массива северной ели или пихты. (Рис. 4) Особенностью этого образца состоит в том, что, кроме стандартных мотивов (гофр и кассет), можно приобрести полотна с необычным рисунком и даже сделать заказ по собственным эскизам. (Рис. 5) Что касается теплопроводности, то для LTH этот коэффициент составляет 3 Вт/м2К.

Внешний вид панелей имеет несколько вариаций (Рис. 6):

S-гофр;
M-гофр;
L-гофр;
кассеты.

Подъемно-поворотные ворота Berry

Эта модификация ворот имеет цельное полотно, которое при открытии поворачивается, принимая горизонтальное положение, и одновременно поднимается к потолку. (Рис. 7) По теплоизоляционным характеристикам больше подходят для регионов с мягким климатом. В ассортименте компании есть модели стальные, а также изготовленные из древесины. Ворота Berry известны благодаря дизайну в виде вертикальных и горизонтальных гофр различной ширины и кассет. Однако это не единственные мотивы. Например, полотно с отверстиями для проветривания (30% площади) можно использовать для коллективных гаражей. (Рис. Базовый цвет стальных моделей – белый, но по желанию можно заказать в дополнительном цвете.

Рулонные ворота RollMatic

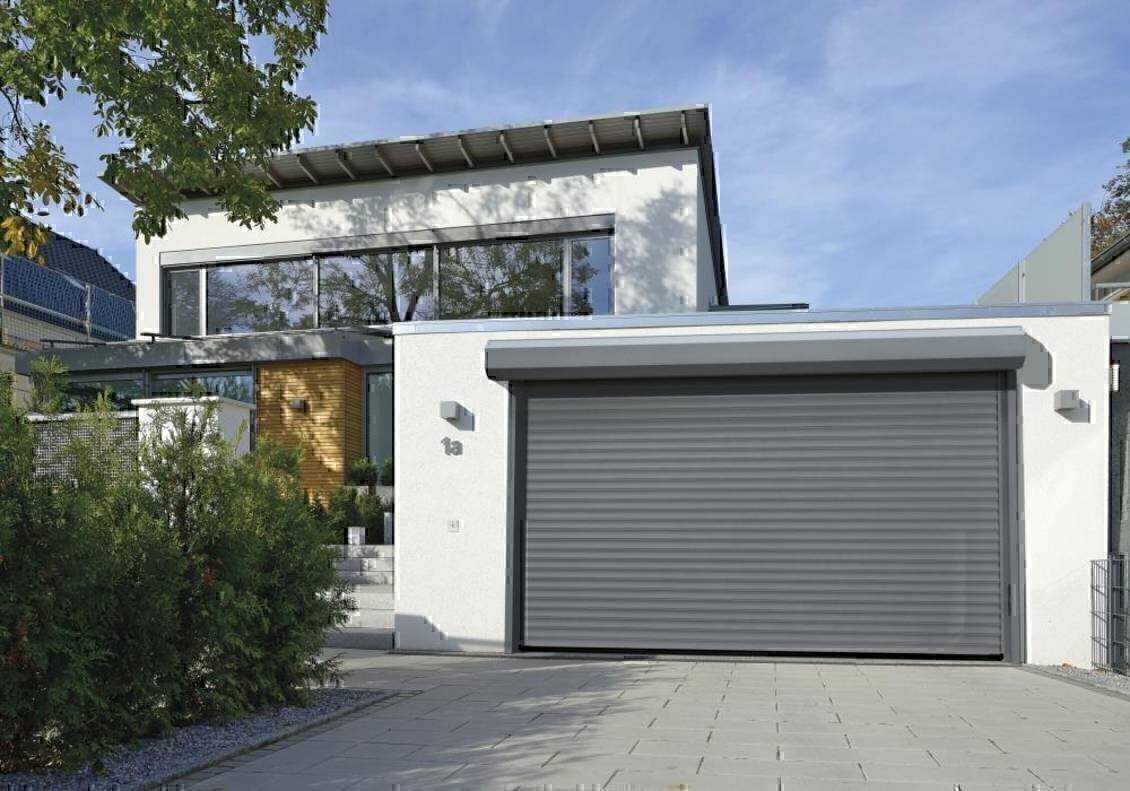

Рулонные ворота еще более гибкие и компактные, чем секционные. Они открываются вертикально, наматываясь на вал, и освобождая таким образом пространство перед гаражом и внутри. (Рис. 9) Полотно имеет гофрированную структуру. Панели изготовлены из алюминиевого профиля, заполненного пенополиуретаном для более мягкого хода. (Рис. 10) Подходят для любого проема, даже нестандартной формы, а для невысоких гаражей возможна установка перед проемом. По монтажу это, пожалуй, самый простой вид гаражных ворот. RollMatic оснащены автоматическим управлением, но в аварийных ситуациях деблокировка вручную также возможна. Привод монтируется вне кожуха вала, что облегчает его обслуживание.

Откатные секционные ворота

Откатные ворота – это вариация рассмотренных ранее секционных. Принцип действия такой же, только открытие происходит не вертикально, а горизонтально, располагая полотно вдоль внутренней боковой стены. (Рис. 11) Для производства этого типа используются только секции LPU 40. Варианты мотивов: гофры – M и L и кассеты.

Особенности ворот Hörmann

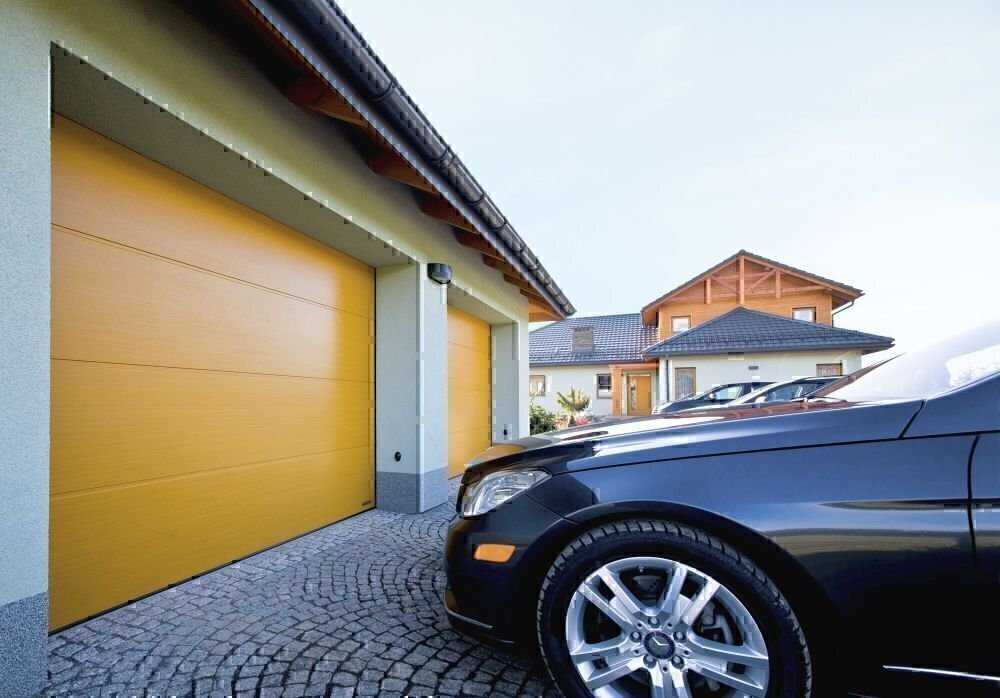

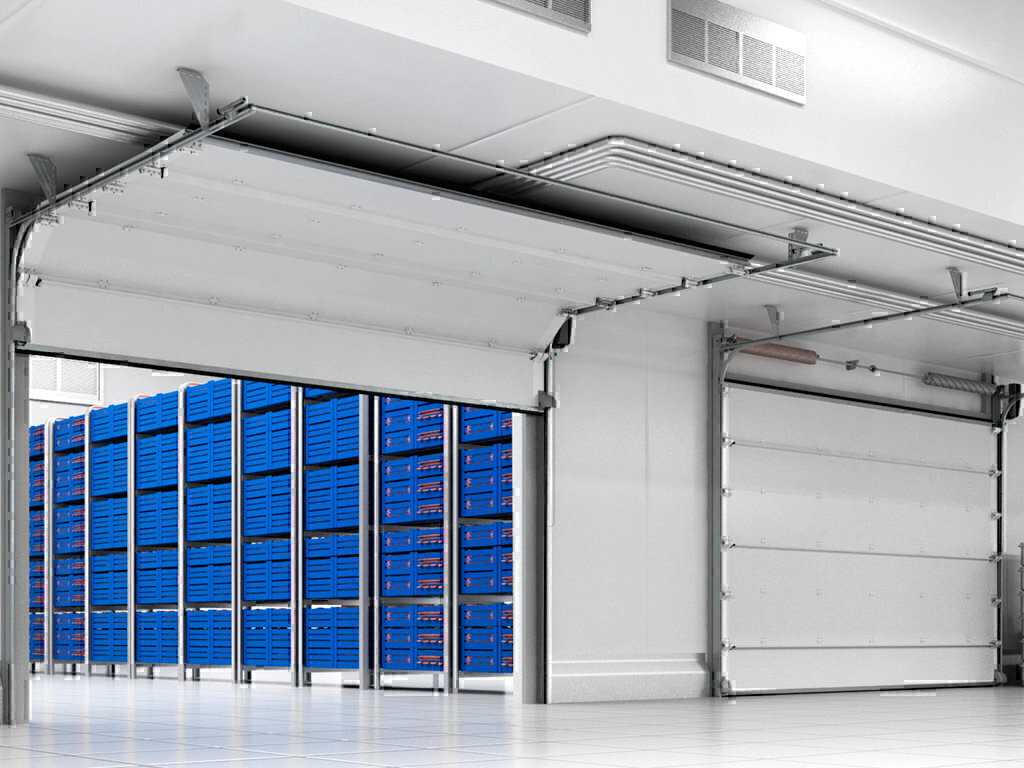

Гаражные секционные ворота Hörmann состоят из нескольких соединенных между собой секций, которые при открывании движутся по потолочным направляющим и располагаются в гараже горизонтально вдоль потолка. Это обуславливает достоинства ворот Херман:

ворота не занимают место перед гаражом; нет необходимости расчищать снег;
створки ворот не мешают автомобилю въехать в гараж,исключается вероятность повреждения автомобиля об створки;
ворота можно открыть и закрыть, даже сидя в машине;
при выходе из припаркованного автомобиля владелец не попадает под снег и дождь;
утепленные секции Херман отлично сохраняют тепло в гараже; на стыках секций и по периметру полотна имеются резиновые уплотнения, надежно защищающие от продувания;
конструкция позволяет встраивать ворота в арочные или скошенные проемы.

Существует менее популярная разновидность ворот с вертикальными секциями, которые размещаются после открывания вдоль одной из стен гаража

Комфорт и управление

Особый комфорт при использовании секционных ворот предоставляет открывание-закрывание с помощью электропривода. Управление этими процессами происходит с помощью пульта. Существуют модели приводов, работающих от аккумуляторов (если в гараже отсутствует электроснабжение).

Автоматика

Современная автоматика не просто позволяет открывать-закрывать створку, но и выполняет дополнительные функции:

автоматика рассчитана на предохранение гаража от постороннего проникновения: если Вы забыли запереть гараж, пульт оповестит об этом специальным сигналом;
пульт дистанционного управления имеет простую и интуитивную систему кнопок и сигналов;
радиосигнал пульта защищен от постороннего копирования при помощи кодировки.

vis-full
vid-garagentore-fuer
vid-sectionaltor
vid-garagentore

Безопасность

конструкция оборудована предохранителями, мгновенно отключающими привод при возникновении препятствия, а затем приподнимающими полотно на 300 мм для устранения препятствия;
при полном закрывании и входе панелей полотна в нижний упор полотно надежно фиксируется, что исключает возможность отжима; система запирания работает даже при отключении электропитания;
конструкция оборудована устройствами, предохраняющими обрыв тросов и падение полотна ворот на машину или людей:
существует защита от защемления пальцев;
тросы находятся внутри направляющих и защищены от соприкосновения с ними.

Дизайн

По конструкции панели бывают:

одностенные;
двустенные с утеплителем;
из массива дерева.

Самая распространенная панель секционных подъемных ворот Херман состоит из двух стальных пластин, между которыми находится слой жесткого пенополиуретана; по краю панели закреплено резиновое уплотнение.

Поверхность панелей отделывается покрытием с огромным многообразием фактур и цветов, позволяющим подобрать цвет и фактуру в полном соответствии с дизайном дома. Самые распространенные – имитация древесины, «металлик». Возможна установка остекления в панелях, что обеспечит обзор улицы и естественное освещение внутри гаража.

Особенности

Немецкий концерн Hormann начал свой путь в 50-х годах прошлого века с производства подъемно-поворотных ворот. За прошедшие годы их ассортимент заметно расширился как для частного, так и для промышленного сектора. В каталоге можно найти не только различные виды ворот для гаража, но и входные и межкомнатные двери для дома и приводы для них.

Что касается именно гаражных ворот, то компания предлагает следующие виды:

секционные ворота;
подъемно-поворотные;
рулонные;
откатные секционные.

Итак, что же по мнению Hormann, выделяет их среди прочих:

Все функциональные детали и фурнитура разрабатываются и производятся на собственных заводах, поэтому они отлично подходят друг к другу. Это упрощает монтаж, настройку и дальнейшее обслуживание.
Экологичность всех этапов производства, а также готовой продукции, что подтверждают соответствующие сертификаты качества.
Равномерное распределение гофр и кассет у секционных ворот для гармоничного вида.

Теплоизоляция с запатентованой прокладкой ThermoFrame. Она разработана специально для ворот LPU, но ее можно заказать в качестве дополнения и для других моделей.
Гарантия до 10 лет на ворота и до 5 на приводы.
Безопасность. При закрытии полотно надежно входит в упор направляющей шины. Это работает даже при механическом закрытии.
Запатентованная система дистанционного управления BiSecur с надежной кодировкой. Компания также разработала приложение для Android и IOS, благодаря которому можно со смартфона управлять воротами и прочими устройствами с приемниками.
Все типы гаражных ворот могут быть оснащены электроприводами для автоматического управления: Promatic, ProMatic Akku (с солнечной батареей, для неэлектрифицированных гаражей), SupraMatic.

Статьи

Автоматика Hormann Наша компания предлагает оснащение ворот качественными электроприводами от ведущих производителей: Hormann, Came, DoorHan и других. Мы комплектуем автоматикой реализуемые системы по вашему заказу. У нас в наличии всевозможные модели электроприводов для всех конструкций ворот.

Автоматика Comunello Наша компания предлагает изготовление надежных современных ворот под ключ для объектов разного назначения. Мы реализуем продукцию известных лидеров производства систем – Alutech, DoorHan, Hormann, чьи конструкции отличаются высоким качеством и разнообразием решений, в том числе и нестандартных.

Выбор типа ворот При выборе ворот можно столкнуться с трудностями, связанными с огромным ассортиментом, которые предлагают производители.

Противопожарные подъемные ворота под ключ Предлагаем изготовление противопожарных подъемных ворот под ключ. Vorota Group производит оградительные конструкции любого типа на заказ по доступной стоимости. Применение самых современных технологий и качественных материалов позволяет нам создавать изделия, отвечающие всем международным стандартам.

Секционные промышленные ворота Секционные ворота нашего производства отличаются длительным сроком службы, удобным управлением и высокими прочностными характеристиками. У нас огромный опыт работы в изготовлении всех типов конструкций, а также монтаже ворот на объектах любого назначения.

Возможные сложности эксплуатации гаражных ворот с дистанционным открытием Качественные гаражные ворота с дистанционным управлением – это надежная конструкция, которая предоставляет пользователю массу удобств.

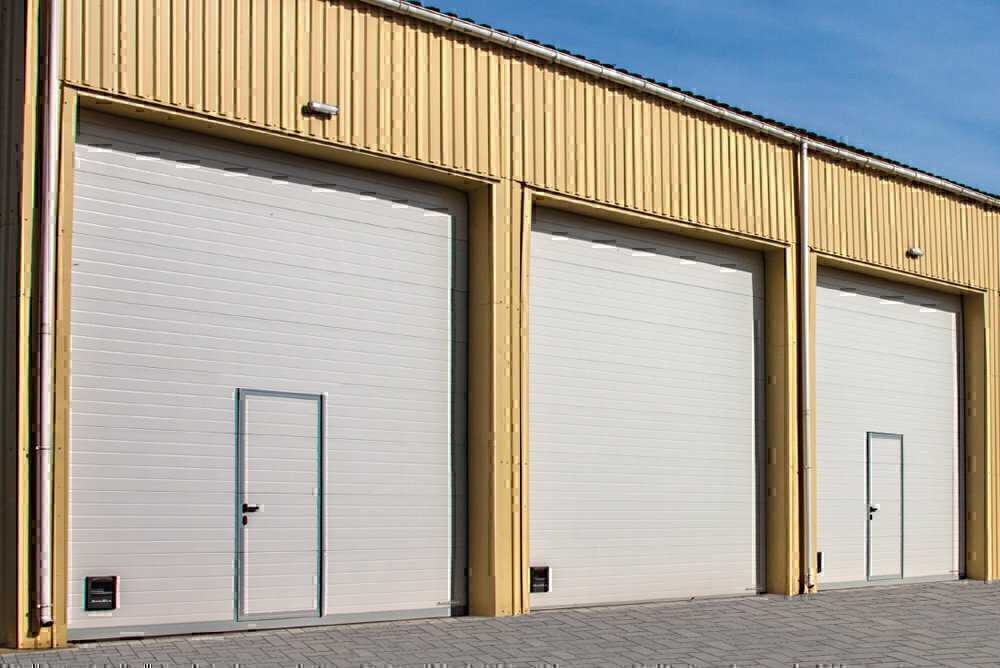

Установка промышленных ворот с калиткой Vorota Group предлагает производство, установку и монтаж промышленных ворот с калиткой. Мы также являемся официальными представителями компаний Alutech, DoorHan, Hörmann, которые известны своими качественными и надежными системами со множеством конструкционных решений.

Как отрегулировать гаражные ворота Регулировка гаражных ворот потребуется после их установки и может понадобиться в процессе эксплуатации. Это делается для того, чтобы электропривод работал без сбоев и защищал полотно от повреждения, а также продлевал срок службы изделия и отдельных элементов конструкции. На примере секционных ворот мы расскажем, как настраивать электропривод.

Преимущества гаражных рулонных ворот Ворота для гаража должны отвечать определенным требованиям. Они должны быть легкими в управлении, служить бесперебойно много лет и эффективно защищать помещение от взлома и различных погодных проявлений.

Этапы монтажа секционных ворот

Конструкция секционных ворот Hörmann продумана в деталях, знаменитое немецкое качество обеспечивает точность изготовления всех механизмов и составляющих, поэтому монтаж и установка конструкции доступна даже для не очень опытных мастеров.К комплектующим обязательно прилагается инструкция по установке, которая поможет сэкономить на услугах специалистов и установить изделие буквально за несколько часов.

Подготовительный этап

освободить зону монтажа от всех лишних предметов, коммуникаций, мебели – ведь ворота будут собираться на полу;
приготовить рабочую одежду, защитные очки и перчатки;
при необходимости организовать освещение места монтажа.

Оборудование и инструменты для установки ворот Херманн

перфоратор;
электродрель;
шуруповерт;
рулетка и линейка;
уровень;
угольник;
отвес;
пассатижи;
отвертка-крест;
бур;
гаечные ключи;
набор сверл.

Для грамотного монтажа необходимо выровнять проем. Крепление конструкции требует абсолютно ровной поверхности стен вокруг проема. Штукатурка должна быть ровной, без трещин и повреждений, не отслаиваться от основания (не «бухтеть»). В противном случае ее следует отбить и оштукатурить проем заново. Классический отделочный цементный раствор 3:1 вполне подойдет. Если стены выполнены из СИП-панелей, газобетона, пенобетона, то необходимо выполнить в проеме стальную раму, например, из уголка, аналогичную той, что применяется для установки обычных распашных ворот. Если помещение построено из шлакоблока или кирпича, то необходимости в установке такого каркаса нет. Пол также следует проверить с помощью уровня и при необходимости выровнять – от этого зависит примыкание нижней кромки ворот. Возможно выравнивание проема при помощи реек и брусков.

Монтаж металлической части конструкции

Перед началом работы следует распаковать ворота и проверить комплектацию. Все части конструкций Hörmann снабжены наполовину закрепленными саморезами, Вам не придется ломать головы над местом их установки – достаточно просто затянуть их при монтаже. Сдвух сторон проема на высоте 1 м делают строго горизонтальную линию карандашом. Все конструкции собирают на полу во избежание перекосов.

На полу раскладывают вертикальный каркас, состоящий из двух вертикальных направляющих, нащельника и нижней планки. Проверяют углы и скручивают раму в следующей последовательности: сначала прикручивают нащельник, затем нижнюю планку. Проверяют диагонали – если они одинаковые, значит, рама собрана правильно. Затем устанавливают раму в вертикальную плоскость, вертикальные профили по меткам на высоте 1 м совмещают с линиями на стене. Просверливают отверстие, слабенько фиксируют профили, выравнивают по вертикали и прочно прикручивают их к стене по всей длине. Нащельник закрепляют на потолке.

На полу раскладывают горизонтальные профили, дугообразную и удерживающую планки. Все эти детали наживляют болтами. Поднимают конструкцию к потолку, выравнивают по уровню и закрепляют на потолке болтами. Проверяют углы, диагонали и плотно закручивают болты.

Сверху направляющих монтируются ролики, фиксатор для троса и крепежи натяжки пружин. Если ворота имеют высоту не более 2,25 м, то крепежи сразу фиксируют болтами. Если ворота имеют высоту 2,25 м и больше, то крепеж неплотно прикручивают на расстоянии 500 мм от края горизонтальных направляющих.

Монтаж секционного воротного полотна

Распаковывают панели полотна, на нижнюю панель крепят петли саморезами, нижний ролик, закрепляют тросики, одевают уплотнитель из резины. Затем нижняя панель ставится в направляющие, в нее устанавливается ручка. Затем в направляющие устанавливается средняя секция, скрепляется с нижней петлей с саморезами, затем точно так же монтируются последующие панели. На панелях фиксируются ролики, через ролики протягиваются тросики и затягиваются в улавливатель.

После установки панелей с помощью роликов необходимо отрегулировать легкость прокручивания и плотное прилегание полотна к стене. Полотно поднимают и закрепляют в открытом положении. Для проема высотой до 2,25 м пружину натягивают и защелкивают держатель (полотно должно находиться в открытом положении). При большей высоте необходимо отрегулировать натяжение пружин. Полотно следует перевести в полуоткрытое положение и оставить – оно не должно двигаться. Если полотно поднимается – пружину следует ослабить; если полотно опускается – пружину нужно чуть-чуть натянуть. После чего пружины фиксируют саморезами. Проверяют вручную движение полотна – оно должно двигаться без особых усилий.

Монтируют электродвигатели, проверяют их работу, проверяют работу автоматики с пульта. Все – ворота смонтированы!

Размеры

Размеры секционных гаражных ворот должны позволять парковать транспортное средство удобно и без риска получения механических повреждений. Для этого необходимо вычислить оптимальные высоту и ширину гаража с учетом количества автомобилей и их габаритов.

По существующему стандарту ширина должна составлять 2,5 м, а высота 2 м. В продаже имеются уже готовые конструкции по этим стандартам, но чаще всего производитель делает гаражные ворота под заказ автовладельцев с учетом индивидуальных пожеланий и показателей.

Перед заказом необходимо учесть следующие моменты:

высоту и ширину проема;
расстояние от верхней границы входа до потолка;
глубину вхождения полотна;
расстояние боковых сторон.

Секционные ворота могут требовать больше места в районе потолка и по боковым сторонам из-за необходимости установки электропривода и направляющих.

Компания «DoorHan» производит стандартные ворота с высотой от 2,1 м и с шириной 2,5 м, 2,75 м и 3 м.

Инструкции по эксплуатации и установке Hormann

Инструкции по эксплуатации, установке и настройке автоматики для ворот, радиоуправления и шлагбаумов Hormann

Буклет Hormann серия EcoStar (64.7KB) Буклет Hormann привод для откатных ворот Lineamatic (194.94KB) Буклет Hormann промышленные секционные ворота (605.6KB) Буклет Hormann приводы для въездных ворот (32.03KB) Буклет Hormann приводы для гаражных ворот серии Supramatic (172.09KB) Инструкция Hormann A 45 N/B 45 N (100.21KB) Инструкция Hormann система управления A 60 N/B 60 N (148.06KB) Инструкция Hormann система управления A 440/B 440 (225.78KB) Инструкция Hormann система управления A 445/B 445 (324.81KB) Инструкция Hormann система управления A 460/B 460 (334.86KB) Инструкция Hormann система управления B460 FU (325.21KB) Инструкция Hormann привод WA 100 / WA 200 (225.71KB) Инструкция Hormann кодовая клавиатура CTR (110.67KB) Инструкция Hormann детектор движения DI1 (18.96KB) Инструкция Hormann детектор движения DI2 (15.01KB) Инструкция Hormann привод гаражных ворот EcoStar (64.7KB) Инструкция Hormann установка аксессуаров (51.93KB) Инструкция Hormann привод гаражных ворот SupraMatic S/K (557.57KB) Инструкция Hormann привод откатных ворот LineaMatic (662.89KB) Инструкция Hormann привод гаражных ворот ProMatic (75.48KB) Инструкция Hormann привод гаражных ворот Akku (34.28KB) Инструкция Hormann привод распашных ворот RotaMatic (614.4KB) Инструкция Hormann привод гаражных ворот SupraMatic E/P (676.05KB)

Источник

Пульт HORMANN HS 5 BS 26.975 МГц

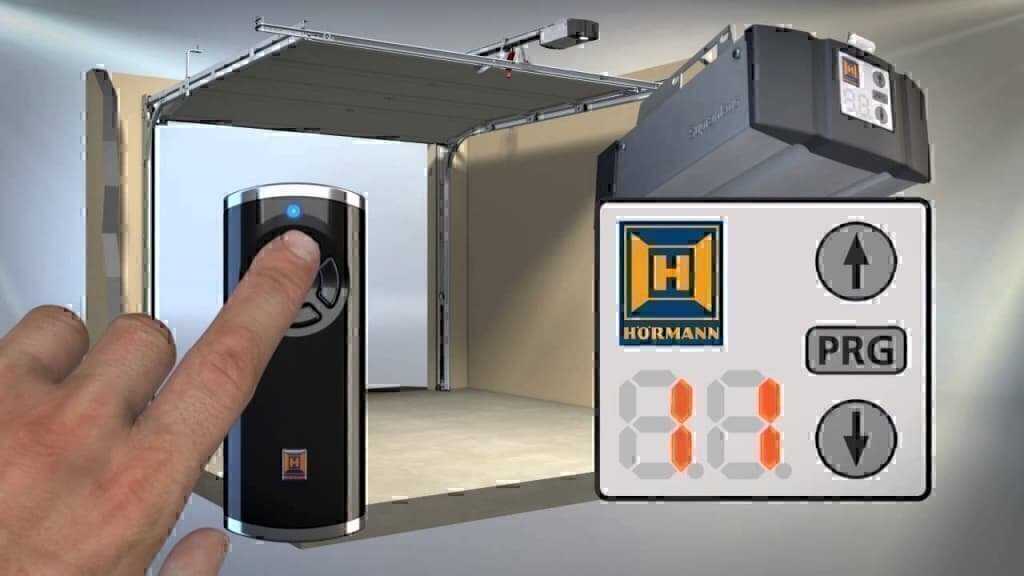

Для настройки пульта выполняем следующие действия:

Нажимаем клавишу передающего устройства и удерживаем в нажатом состоянии. Светодиод при этом светится синим цветом. Установка кода происходит при мигании светодиода синим и красным цветом поочередно.
После распознавания и копирования кода, светодиод начинает быстро мигать и через две секунды погаснет. Процесс передачи кода происходит в течение не более 15 секунд. В противном случае перепрограммирование придется повторять заново.

Особенности программирования пультов

При настройке передающих устройств Хорман следует учитывать:

если в процессе программирования отпустить клавишу пульта, процесс прервется и всю настройку придется начинать заново;
нельзя допускать попадания на пульт прямых солнечных лучей, влаги и пыли;
эксплуатация пультов возможна при температуре наружного воздуха от -20°С, до +60°С.

Программирование пульта hormann необходимо выполнять в непосредственной близости от привода.

При программировании необходимо следить, чтобы в створе автоматических гаражных ворот не находились люди или посторонние предметы.

Источник

Составные части

Все компоненты ворот Hormann изготовлены только из высококачественных материалов с применением новейших исследований в сфере техники и технологии. Вся продукция сертифицирована и соответствует европейским стандартам качества.

Среди преимуществ, которыми обладают ворота Hormann, можно назвать главные их составляющие:

Двухсторонняя радиосистема BiSecur, приводящая в действие привод гаражных ворот, создана специалистами компании совместно с экспертами по криптологии Рурского университета в г. Бохум. Эта уникальная система используется только в продукции Hormann и является их запатентованным изобретением.
Привод автоматических гаражных ворот также порадует новоиспеченных владельцев своей многофункциональностью. Это техническое чудо имеет три варианта: SupraMatic, ProMatic и ProMatic Akku. Каждый из них обладает своими особенностями, к которым относятся: скорость открывания, возможность переключения на ручной привод, промежуточная стадия открытия для проветривания помещения.
Во всех воротах Hormann используются пружины растяжения и торсионные пружины. Первое устройство создано с целью избегания травмирования людей. Оно основано на системе «пружина в пружине»: если одна оборвется, на ее место тут же станет другая.

Термическое разделение стыка – дополнительное ноу-хау концерна Hormann, которое заключается в обеспечении термо- и звукоизоляции внутри помещения. Специальные герметизаторы, установленные по всему периметру ворот, выступают в роли дополнительных средств энергосбережения. Они представляют собой пластмассовый профиль черного цвета, к которому крепится уплотнительная резинка ThermoFrame. Она устанавливается вместе с направляющими ворот и предлагается в качестве дополнительной опции к приобретаемой модели.
Уникальная защита от взлома. Полотна установлены таким образом, что они плотно фиксируются к раме. Поэтому поднятие ворот при взломе осуществить невозможно. Также существует дополнительная опция, которая позволяет замыкать их еще и сверху.
